【LTE基礎知識】OFDM在上行鏈路中的應用

    OFDM系統的輸出是多個子信道信號的疊加，因此，如果多個信號的相位一致，所得到的疊加信號的瞬時功率就會遠遠高于信號的平均功率。PAPR高，對發射機的線性度提出了很高的要求。所以在上行鏈路，基于OFDM的多址接入技術并不適合用在UE側使用。LTE上行鏈路所采用的SC-FDMA多址接入技術基于DFT-spread OFDM傳輸方案，同OFDM相比，它具有較低的峰均比。

DFT-spread OFDM多址接入技術

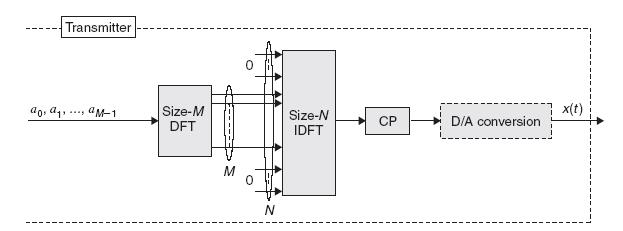

DFTS-OFDM的調制過程如下圖所示：

    DFTS-OFDM的調制過程是以長度為M的數據符號塊為單位完成的：

1.      通過DFT離散傅里葉變換，獲取這個時域離散序列的頻域序列。這個長度為M的頻域序列要能夠準確描述出M個數據符號塊所表示的時域信號。

2.      DFT的輸出信號送入N點的離散傅里葉反變換IDFT中去，其中N>M。因?yàn)?/span>IDFT的長度比DFT的長度長，IDFT多出的那一部分輸入為用0補齊。

3.      在IDFT之后，為避免符號干擾同樣為這一組數據添加循環前綴。

  從上面的調制過程可以看出，DFTS-OFDM同OFDM的實現有一個相同的過程，即都有一個采用IDFT的過程，所以DFTS-OFDM可以看成是一個加入了預編碼的OFDM過程。

  如果DFT的長度M等于IDFT的長度N，那么兩者級聯，DFT和IDFT的效果就互相抵消了，輸出的信號就是一個普通的單載波調制信號。當N>M并且采用零輸入來補齊IDFT，IDFT輸出的信號以下特性：

1.      信號的PAPR較之于OFDM信號較小；

2.      通過改變DFT輸出的數據到IDFT輸入端的映射情況，可以改變輸出信號占用的頻域位置。

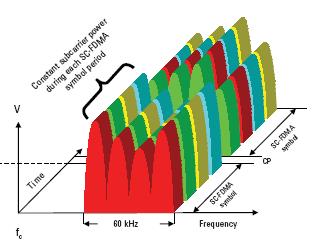

  通過DFT獲取輸入信號的頻譜，后面N點的IDFT，或者看成是OFDM的調制過程實際上就是將輸入信號的頻譜信息調制到多個正交的子載波上去。LTE下行OFDM正交的子載波上承載的直接是數據符號。正是因?yàn)檫@點，所以DFTS-OFDM的PAPR能夠保持與初始的數據符號相同的PAPR。N=M時的特例最能體現這一點，如下圖所示：

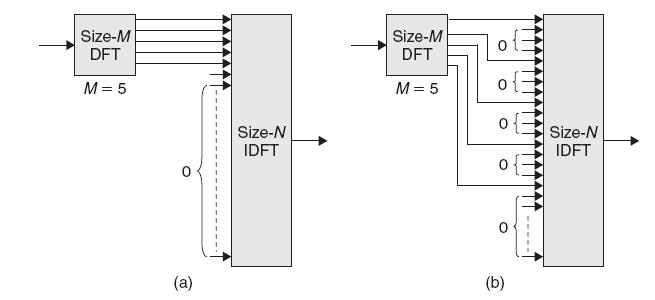

  通過改變DFT的輸出到IDFT輸入端的對應關系，輸入數據符號的頻譜可以被搬移至不同的位置。下圖給出了集中式和分布式兩種映射方式：

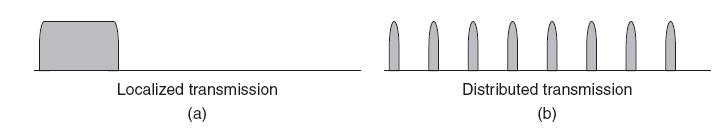

下圖給出這兩種方式下輸出信號的頻譜分布：

SC-FDMA多址接入技術

  利用DFTS-OFDM的以上特點可以方便的實現SC-FDMA多址接入方式，多用戶復用頻譜資源時只需要改變不同用戶DFT的輸出到IDFT輸入的對應關系就可以實現多址接入，同時子載波之間具有良好的正交性，避免了多址干擾。

  通過改變DFT到IDFT的映射關系實現多址；改變輸入信號的數據符號塊M的大小，實現頻率資源的靈活配置。如下圖所示：

  SC-FDMA的兩種資源分配方式：集中式資源分配、分布式資源分配是3GPP討論過的兩種上行接入方式，最終為了獲得低的峰均比，降低UE的負擔選擇了集中式的分配方式。另一方面，為了獲取頻率分集增益，選用上行跳頻作為上行分布式傳輸方式的替代方案。如下圖：
