這就帶來一個問題——越來越小的容量空間面對越來越多的用戶，這是當今世界每個運營商都直面的一個非常嚴峻的問題。通常來說，運營商增加容量不外乎 有兩個手段，一是增加載頻載扇，另一個就是增加基站�？墒菬o線通信發展到現在，隨著用戶越來越多，基站密度越來越大，基站配置越來越高甚至滿載，網絡擁塞 頻頻出現，我們對熱點地區的擴容似乎出現了一個新的瓶頸。
本文，將在無線網絡天饋現場工程實施方面詳細分析怎樣利用康普安德魯?shù)码p波束天線來改善此類現象。
一、運營商的難題
所謂熱點地區，就是通信量聚集的大密度地區。往往這些地區的基站密度最大、基站配置也最高，換句話說，運營商實際上已經在硬件方面下足了功夫，可用 的站點資源及載頻資源面臨枯竭�？墒菬狳c(diǎn)地區往往還不是固定的，或者說熱點地區還有很多新的數據或者話務量的突然爆發點。這些點，更加難以來進行優化。
當前最突出的現象如下：
潮汐現象：此類地區以時間跨度區分，熱點地區出現在大型商業區、學校、高密度住宅區、商務中心等;
大型公共場所：此類地區或持續高密度話務或部分時間為高密度。熱點地區大致為車站、劇場、體育場等;
突發事件：此類為不可控，有時會表現為塞車、集會等。
二、雙波束天線的優勢
在常規手段無法繼續增加容量的情況下，我們可以嘗試用另一種思路來改善問題，即從天饋鏈路著手來考慮。
康普安德魯針對這一情況，引入了“小區裂變”解決方案，將原先的一個基站三個扇區，裂變?yōu)閱位玖葏^(qū)，甚至更多。這種解決方案可以最大限度地利用 頻點劃分、扇區劃分來增加基站的容量，來緩解甚至解決熱點地區容量不夠?qū)е聰?shù)據外溢的擁塞現象。經研究及大量實際應用表明，在典型應用場景中，裂變后的 ‘6扇區’ 基站能夠增加語音容量及數據吞吐量 30% -100%。而靈活配置的多扇區基站(>3扇區，通過對現有網絡進行扇區分裂)同樣有著更廣泛的應用場景和靈活性，而不需要重新規劃設計現有的網絡。
扇區裂變方案如果簡單地使用傳統窄波束天線來替代，那會需要統籌考量塔身安裝空間、塔身承載能力、風載能力，以及越來越為敏感的站點獲取問題。而康普安德魯雙波束天線，是能夠切實規避這些問題的較佳選擇。
三、雙波束天線的現場工程應用
對于高密度區域，雙波束天線及扇區分裂解決方案有較大的優勢：
雙波束天線的安裝和調試，與傳統相同也不同。這是因?yàn)榇祟愄匦吞炀�是用于一些特殊地區，屬于量身定做方案類型，對于安裝會有一些與傳統安裝不同的流程，而天線本身的機械安裝與傳統的基站天線并沒有不同之處。
典型現場工程實施流程為：
·基站現場勘查
·定制天線型號和制定安裝方案
·現場工程施工
·網絡數據采集分析與后期調整優化
我們以一個典型安例來介紹一下雙波束天線的現場應用。

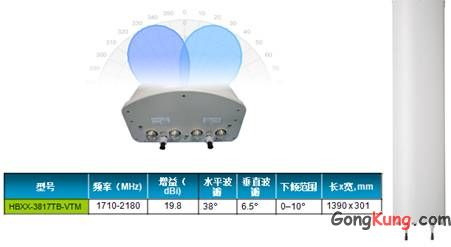

某地運營商發現覆蓋某新村的SN基站2扇區業務量較高，而該扇區的配置目前已達到12TRX配置，無法通過繼續擴容解決業務吸收問題。因此計劃采用 安德魯雙波束天線(型號HBXX-3817TB1-VTM，使用頻率為1800MHz)進行小區分裂，達到業務吸收，減少雙忙小區的目的。
基站現場勘查
經現場勘察，我們發現當前扇區主要覆蓋范圍內有高密度住宅區、商務樓、大型市場及主要道路等。
(主瓣左側覆蓋) (主瓣中部覆蓋) (主瓣右側覆蓋)

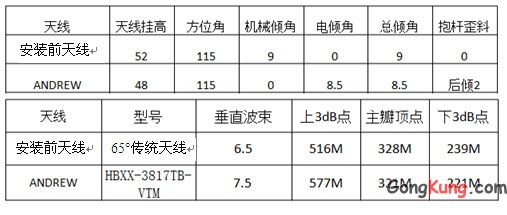

基站主要信息如下：

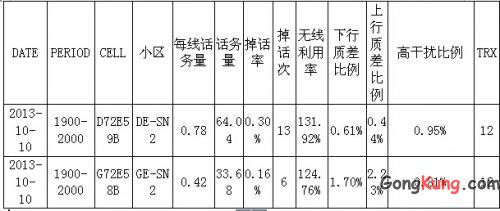

GE/DE-SN2調整前忙時話務量情況
GE/DE-SN2調整前忙時數據業務量情況
原天線覆蓋區域模擬
(原天線覆蓋模擬)(ANDREW天線覆蓋模擬)
定制天線型號和制定安裝方案
通過將目前現網SN2小區分裂的方式，實現容量的提升，具體方式為:
1：雙波束天線選型為康普安德魯?shù)腍BXX-3817TB-VTM.
2：此扇區原天線安裝于鐵塔第一平臺(高52米)。雙波束天線將安裝于第二平臺(高48米)。

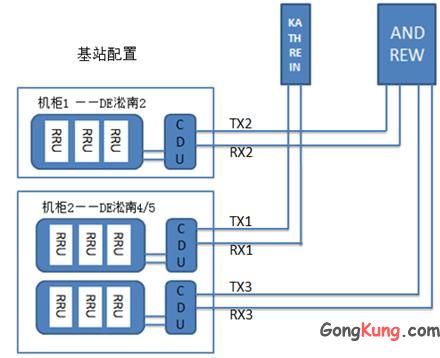

3：基站增加兩個2扇區，分別為4扇區與5扇區，天饋系統連接調整為：將4扇區兩條饋線鏈路接至原天線，2扇區兩條饋線鏈路接至康普安德魯雙波束天線左側兩個 端口，5扇區兩條饋線鏈路接至康普安德魯天線右側端口。即原SN2小區覆蓋的方向由新的SN2/4/5三個小區覆蓋，每個小區配置為6TRX，從而整個區 域的載頻容量由原來的12TRX提升到18TRX。
4：為保持被測康普安德魯天線覆蓋區域的無線環境，原天線的方位角調整至80度，文本框: 原天線康普安德魯天線方位角設置為120度。
站號站名LACCI方位角高度總傾角配置傳輸
原D72E592DE-SN2627258770120488122
雙波束天線+單波束天線D72E594DE-SN46272587728052962
D72E592DE-SN262725877093488.562
D72E595DE-SN562725877314762
DE-SN2調整前后小區基本情況
原天線
(配置方案模擬圖)
安裝方案覆蓋模擬圖
現場工程施工
A. 安裝之前進行天線三階互調測試，康普安德魯天線4個端口PIM值均優于-150dBc，滿足運營商安裝要求。
(現場測試環境)
天線
左端口
右端口
左1（dBc)
左2（dBc)
右1（dBc)
右2（dBc)
HBXX-3817TB1-VTM
-166
-161.9
-156.8
-166.3
B. 待安裝饋線鏈路電性能測試：
扇區
鏈路
VSWR
PIM(dBc)
整改后PIM(dBc)
天線
4
TRX2
-76
-90.4
原天線
4
RX2
-89
2
TRX1
1.36
-98
ANDREW
2
RX1
1.21
-79
-104.6
5
TRX3
1.19
-60
-94.3
5
RX3
1.19
-68
-102.9
天線安裝前，進行了鏈路天饋性能測試，其中共有4條饋線鏈路三階互調未達到移動使用標準(-80dBc)。經故障點定位檢查，均為室內主饋線連接器節點。經安裝并重新安裝連接器，所有六條饋線鏈路均達到移動使用標準。
