4G（LTE）網絡測試解決方案

LTE協議仿真

1) MAPS™ LTE S1

2) MAPS™ LTE eGTP

3) MAPS™ LTE X2AP

4) MAPS™ LTE Diameter

 LTE協議分析

 LTE網絡監測方案

 4G網絡端到端的語音/數據質量測試

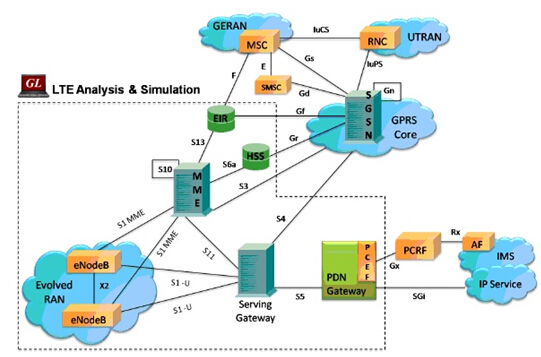

LTE協議仿真

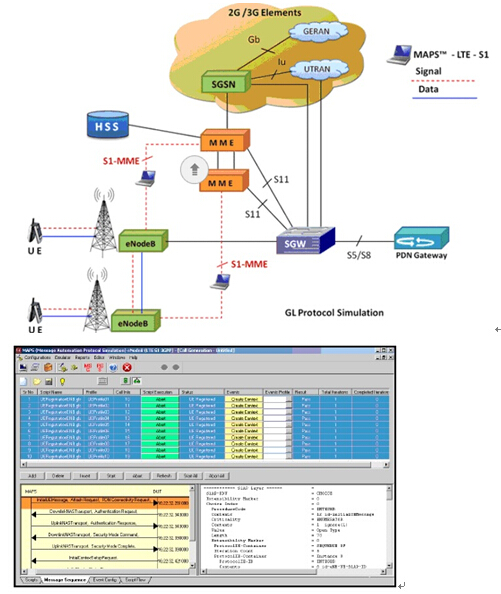

1） MAPS™ LTE-S1仿真器（S1 MME接口）

MAPS^™ (Message Automation & Protocol Simulation消息自動&協議仿真)設計用于LTE-S1接口（除空口外的所有接口）的測試，可以模擬eNodeB (Evolved Node B)和MME (Mobility Management Entity)。

此應用使得用戶可以無限制隨意地編輯S1-AP/NAS消息和呼叫腳本(消息序列)。最多模擬500個智能電話(UEs)。

該產品也支持LTE網絡中任何兩個用戶面節點間的移動業務模擬。

主要特征：

• S1接口中模擬eNodeB和MME單元

• 支持LTE控制面

• 生成和響應幾百個UE的信令(負載測試)

• 生成和處理S1/NAS消息 (有效和無效的)

• 在消息上施加損傷來模擬錯誤環境

• 利用腳本編輯器和消息編輯器支持呼叫流和消息模板的定制

• 提供快速測試用的Ready-to-use 腳本

• 支持腳本化的呼叫生成和自動的呼叫接收

• 有額外license可支持移動業務模擬

• 全消息解碼進行協議追蹤, 呼叫流的計時圖形化階梯圖表

• 基于腳本 & 獨立協議的軟件架構

• 提供呼叫統計和關聯事件采集和仿真模擬中的錯誤事件

2） MAPS^™ LTE eGTP-c仿真器（S3, S4, S5, S8, S10, S11 & S16接口）

MAPS™ LTE eGTP-c模擬LTE控制面實體MME, SGW, SGSN和PDN GW。該仿真器可以隨意地編輯 S3, S4, S5, S8, S10, S11 & S16 eGTP-c（Evolved GPRS Tunneling Protocol for Control Plane）接口消息和呼叫腳本(消息序列)。

該產品也支持LTE網絡中任何兩個用戶面節點間的移動業務模擬。

主要特征：

• 在LTE eGTP接口中模擬MME，SGW和PDN GW單元

• 支持LTE控制面

• 生成和響應幾百個UE的信令(負載測試)

• 生成和處理GTP-C消息 (有效和無效的)

• 在消息上施加損傷來模擬錯誤環境

• 利用腳本編輯器和消息編輯器支持呼叫流和消息模板的定制

• 提供快速測試用的Ready-to-use 腳本

• 支持腳本化的呼叫生成和自動的呼叫接收

• 有額外license可支持移動業務模擬

• 全消息解碼進行協議追蹤, 呼叫流的計時圖形化階梯圖表

• 基于腳本 & 獨立協議的軟件架構

• 提供呼叫統計和關聯事件采集和仿真模擬中的錯誤事件

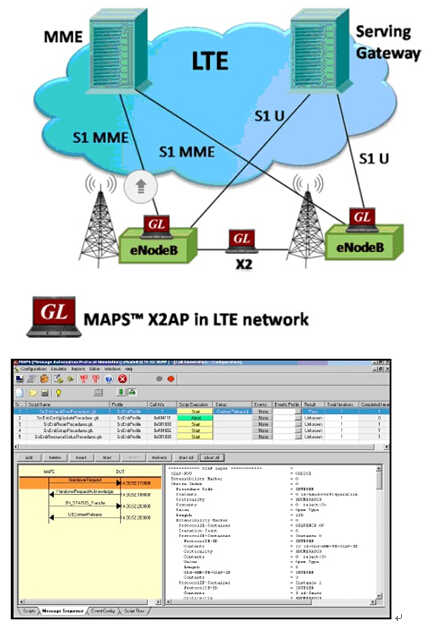

3） MAPS™ LTE X2-AP仿真器

MAPS™ X2 Application Protocol (X2-AP)仿真器用于eNodeB間的協調切換和負荷管理。主要功能為移動性管理、負荷管理、綜合錯誤情況報告、設置/重置X2、eNodeB配置更新等。
該產品也支持LTE網絡中任何兩個用戶面節點間的移動業務模擬。

主要特征：

• 模擬LTE X2-AP接口的2個eNodeB

• 支持 LTE 控制面

• 生成和響應幾百個UE的信令(負載測試)

• 生成和處理X2-AP消息 (有效和無效的)

• 支持移動管理、負載管理、報告總體錯誤狀況、設置及重設X2和eNodeB 配置更新程序

• 插入損傷以產生無效消息

• 利用腳本編輯器和消息編輯器支持呼叫流和消息模板的定制

• 提供快速測試用的Ready-to-use 腳本

• 支持腳本化的呼叫生成和自動的呼叫接收

• 基于腳本 & 獨立協議的軟件架構

• 提供呼叫統計和事件狀況

• 支持Windows® XP和 Windows® 7 (32 bit 和 64 bit) 操作系統

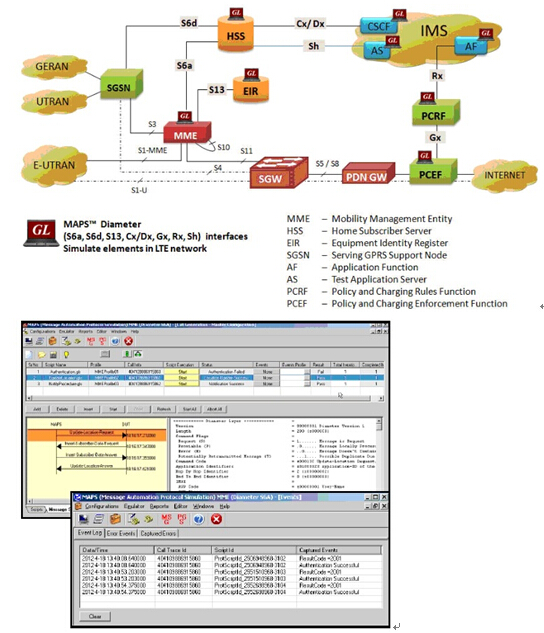

4） MAPS™ LTE Diameter仿真器

MAPS^™ Diameter是仿真LTE核心網各種接口和單元如MME, SGSN, HSS, AF, PSCF nodes in S6a, S6d, S13, Cx/Dx, Gx , Rx。

產品支持上述接口上的各種進程，包括：

 S6a接口：位置管理, 用戶數據處理, 鑒權, 故障恢復, 通知

 Rx接口：AA-請求/回答, Re-Auth-請求/回答, Abort-Session-請求/回答以及Session-Termination-請求/回答

 S13接口：移動設備ID檢查

 Gx接口：IPCAN對話建立和修正

主要特征：

• 仿真儀可以配置為MME, HSS, PCRF, PCEF, CSCF, SGSN, PDN GW, EIR, AF；AS實體可仿真S6a, S6d, S13, Cx/ Dx, Gx, Rx和Sh接口

• 用戶友好GUI可在SCTP/TCP層生成數百個UE信令(負載測試)

• 備用腳本程序接口，如S6a接口程序

• 位置管理、用戶數據的處理、驗證、故障恢復并通知

• Rx接口程序、 Gx接口程序、S13接口程序、Sh接口程序

• AA-請求/回答, Re-Auth-請求/回答, Abort-Session-請求/回答和Session-Termination-請求/回答

• IPCAN會話的建立和修改

• ME (Mobile Equipment) 身份驗證程序

• 用戶數據處理程序(用戶數據更新、用戶通知、用戶數據提取)

• 障礙可應用于信息來模擬錯誤狀況

• 使用腳本編輯和信息編輯支持客制化呼叫流程和信息模板

• 提供快速測試用的Ready-to-use 腳本

• 支持腳本化的呼叫生成和自動的呼叫接收

• 提供全消息解碼進行協議追蹤, 呼叫流的計時圖形化階梯圖表

• 基于腳本 & 獨立協議的軟件架構

• 提供呼叫統計，關聯事件采集和呼叫模擬中的錯誤事件

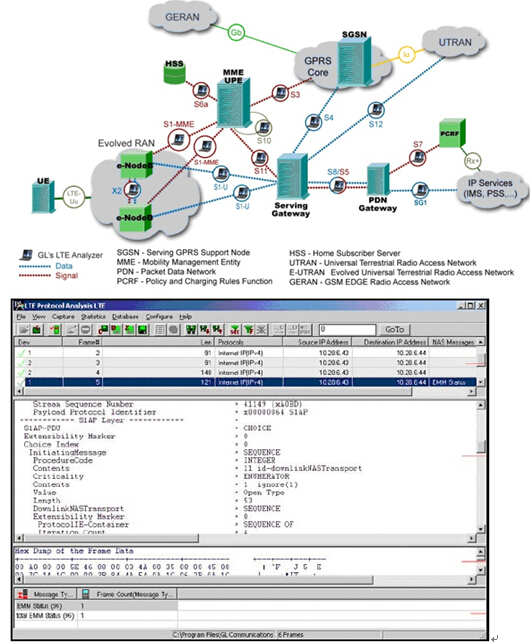

LTE協議分析器（實時/離線）

PacketScan^™ LTE是GL公司提供的LTE協議分析解決方案，可以捕捉、解碼和執行LTE網絡上的各種測試測量。該協議分析器支持LTE網絡的各種接口，包括S1, S3, S4, S5 (or S8), S6a, S10, S11, S13, X2。支持的協議有NAS, S1AP, X2AP, eGTP-c, GTP-U, Diameter, SCTP, UDP, TCP, IP。
PacketScan™支持實時和離線的LTE網絡分析。

LTE網絡監控和測試

LTE網絡監控解決方案

PacketScanWeb^™ 是簡單易用的網頁瀏覽客戶端。當PacketScan™ probes探針或PacketProbes™　在IP網絡中分布后，用戶通過PacketScanWeb™來遠程監控整個IP網絡。一旦被監控的呼叫完成，probe探針可計算多種質量衡量標準 (MOS, loss, delay, jitter, etc) 并將其發送到中央數據庫存儲。

PaketScanWeb^™　可以實時地在任何地點訪問這些數據。同時PacketScanWeb™可以定制過濾歷史數據并生成各種報告及圖形總結整個網絡的健康狀況。

PacketScan™　是基于Windows®的可監控和捕捉活動IP業務的多功能軟件工具。

在VoIP網絡中,可以測量和監控SIP, H323, Megaco, MGCP, T.38 和video calls。在無線網絡中,可通過IP網絡監控 2G, 3G, 4G 協議諸如GSM, UMTS, GPRS, SIGTRAN, LTE。

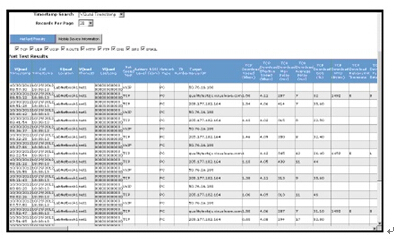

VQT WebViewer^™ - 集中監控

WebViewer^™　是簡單易用的網頁瀏覽客戶端，用戶通過它可遠程觀察整個網絡并監控網絡中分布的所有VQuad™節點。

GL公司的Voice-Video-Data質量測試解決方案具有集中控制和監測能力，可連接在任何網絡、任何業務、任何接口，支持所有網絡（3G/4G/WiMax/LTE/advanced LTE），也支持所有基于PC的互聯網連接（Wifi、3G/4G/LTE卡、有線以太網）。

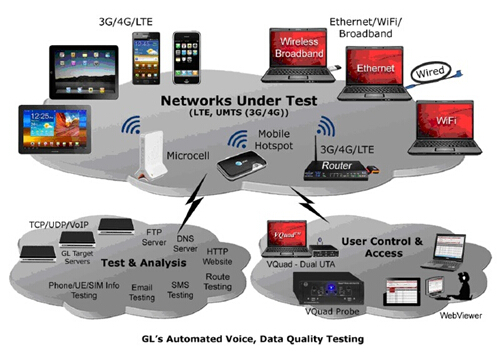

端到端網絡測試

自動語音、數據和視頻質量測試

GL公司的VQuad™ 和 Dual UTA是用于LTE網絡的完整的端到端語音、數據和視頻質量測試的綜合硬件設備。

GL公司也提供了VQuad™ Probe，是一種內置了PC和Dual UTA的一體化設備。

 通過完全自動和集中控制的系統，測試LTE設備的語音、數據、視頻的質量標準

 TCP, UDP, HTTP, VoIP, Route, FTP, DNS, SMS, UEInfo, SIMInfo, Phone Info的自動測試

 Smart phones (Android/Apple phone/Tablet) 的無線設備自動測試

 支持所有基于PC的互聯網連接（Wifi、3G/4G/LTE卡、有線以太網）
