隨著鐵塔公司的建立，基站及其配套機房、電源等將成為鐵塔公司的技術要點，本文主要從基站設備安裝、線纜布放、電源配置、天饋線安裝等方面進行詳細講解，同時介紹了鐵塔類型、施工工藝、標簽規范等方面，是4G基站建設中不可多得的經驗總結。
一. 基站主要設備安裝、各類線纜布放示意圖
基站內部設備安裝示意圖
電纜走線槽道安裝
1.電纜走道及槽道安裝位置應符合施工圖的規定，左右偏差不得＞50mm。
2.水平槽道水平度每米偏差不得＞2mm，垂直槽道垂直度偏差不得＞3mm。
3.電纜走道安裝牢固穩定，具備防震功能。
4.電纜應有序地綁扎在走道上。
基站內部走線槽道布線安裝
信號線的布放
1. 布放的信號線應平直，無扭曲打結，轉彎處應自然圓滑，符合設計要求。
2. 屏蔽線外層應與接地體連接可靠。
3. 芯線應無損傷，焊點光滑、均勻，無漏焊、虛焊、錯焊。
4. 系統控制器到信道機的電纜最大允許長度應符合產品說明書的要求。
5.信號線、高頻饋線、電源線應分開布放。
電源線和地線的安裝
1.電源線和地線安裝方法：
根據電源線和地線的實際走線路徑量得所用電源線和地線的長度，分別裁剪-48 伏電源線和工作地線、 和保護地線；用裁紙刀剝開電源線和地線的絕緣外皮，其長度與銅鼻子的耳柄等長。用壓線鉗將銅鼻子壓緊，用熱縮管將銅鼻子的耳柄和裸漏的銅導線熱封；不得將裸線漏出.將電源線的一端與BTS 機柜的電源接線柱固定，電源線沿走線架整齊布放，并用扎帶綁扎，另一端和電源柜的接線排連接。
2.電源線的區分：電源線分為：-48 伏線（一般為黑色）、工作地線（一般為藍色），保護地線（一般為黃色）。但有時不同廠家提供的電源線的顏色和線經大小不同。
二. 基站電源：交流、直流配電箱開關電源、遠供電源
電池設備的安裝
1、通信基站電源系統的組成
2、通信基站交流供電系統
3、通信基站直流供電系統
4、蓄電池
5、遠供電源
基站交流供電系統組成
基站要求引入一路以上的市電電源。鄉鎮及農村基站交流電源引入容量建議為15kW，一般市區、城郊及縣城基站交流市電引入容量建議為20kW，特大城市密集市區基站，交流市電引入容量建議為25 kW～30kW。

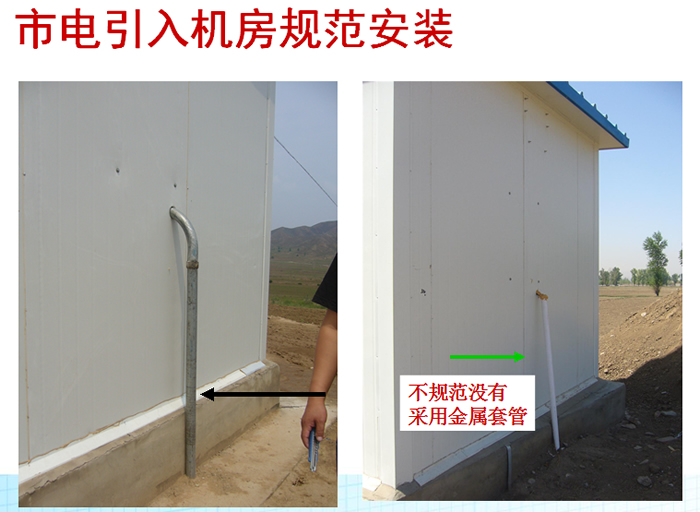

基站交流供電系統由一路380V交流市電引入、防雷箱、交流配電箱和開關電源架中的交流配電單元組成。
基站內所有交流用電設備：開關電源、空調、照明、插座、鐵塔的航空警示燈等供電電源，均從交流配電箱的輸出分路引接。
交流配電箱內需配置市電/油機切換開關、移動油機應急接口。
市電正常時，市電作為主用交流電源為基站提供交流電源；市電故障時，將移動油機運至市電故障基站，為站內設備供電。在油機尚未啟動前，通信設備由蓄電池組供電。
三. 基站設備安裝：LTE等主要設備 BBU-RRU、
分組交換.6100.6200.6300.9800設備的安裝
2.3G基站：一體化宏站

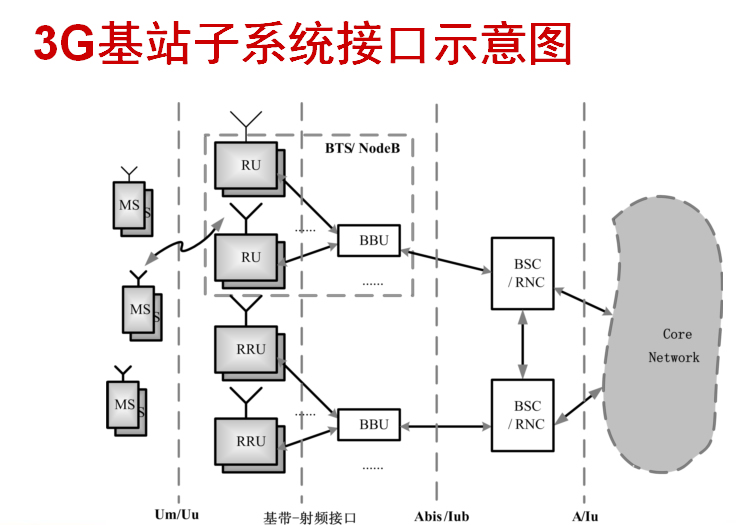

■ 3G基站：分布式基站 (BBU+RRU)
■ LTE: 分布式基站(BBU+RRU)
■ LTE: IP分組: 中興6110 6220
2、3G基站組網特點：
采用集中式一體化的宏站、分布式BBU+RU進行組網，傳輸采用SDH+波分組網。一體化的宏站RU-天線之間信號傳輸采用大量的同軸電纜，成本高，施工維護不方便。
LTE基站組網特點:
LTE分為TDD/FDD兩種制式. 均采用分布式BBU+RU組網方式。傳輸采用IP分組+波分組網。BBU--RU之間信號傳輸采用野戰光纜,傳輸質量好，成本低，組網靈活便捷，得到廣泛的使用。

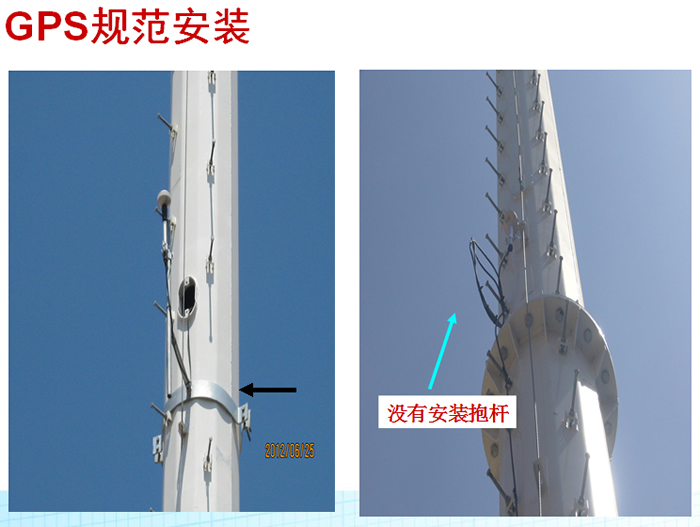

四. 鐵塔類型、天饋線和GPS系統的安裝
基站鐵塔因所建地點不同，有地面塔、屋頂塔之別。

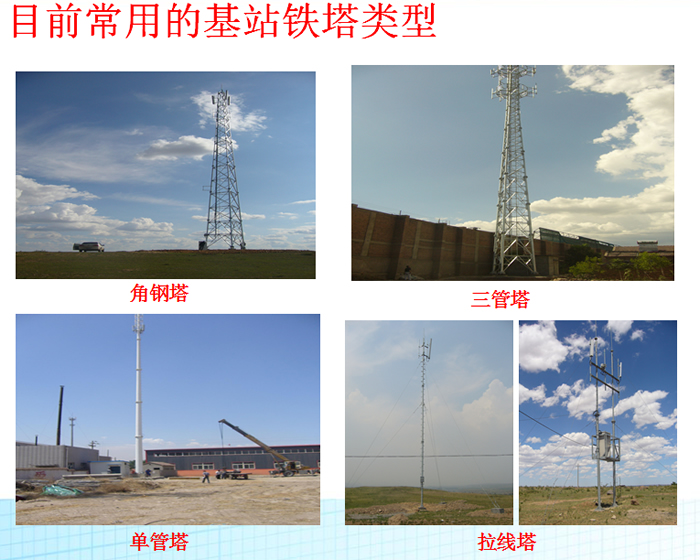

地面塔通常采用的塔型有角鋼塔、鋼管塔(四柱或三柱)、鋼獨管塔、拉線塔（桅桿）。
角鋼塔是早期基站普遍使用的塔型，它制作安裝簡便，經濟適用。
單管塔因?yàn)楠?dú)管塔饋線引下和人員攀登都不方便，加之造價較高，僅用于特殊要求的環境。35m路燈三層單管塔今年在市內公路邊大量的使用，力度空前。
拉線塔的優點是用鋼量小，但占地面積大，是否經濟應綜合考慮; 另外拉線塔易受外力破壞，一旦拉線受損即造成倒塔; 拉線塔受風力作用還會發生擺動和水平扭動，基站慎用。
美化天線：城市建筑物上的天線逐漸被美化天線取代。
五. 介紹附屬設備 光纖、ODF、DDF的功能
光纖
中文名稱：光纖： 英文名稱：optical fiber
光導纖維 定義：一種傳輸光能的波導介質，一般由纖芯和包層組成。
人們?cè)斐鲆环N透明度很高、粗細像蜘蛛絲一樣的玻璃絲──玻璃纖維，當光線以合適的角度射入玻璃纖維時，光就沿著彎彎曲曲的玻璃纖維前進。由于這種纖維能夠用來傳輸光信號，所以稱它為光導纖維。
按照光纖的模式分類
單模（Single-Mode）
損耗低、帶寬大、成本低，易于升級，骨干網
G.652：常規單模光纖，零色散點在1300nm左右
G.653：色散位移光纖，零色散點在1550nm左右
G.655：非零色散位移光纖，
色散補償光纖
多模（Multi-Mode）
低速率、短距離、局域網
ODF架
ODF（OPTICAL DISTRIBUTION FRAME）光纖配線架
光纖配線架用于光纖通信系統中的局端主干光纜的成端和分配，可以方便實現光纖線路的分配和調度。
DDF數字配線架
（Digital Distribution Frame）數字配線架
DDF：數字配線架又稱高頻配線架，在數字通信中越來越有優越性，它能使數字通信設備的數字碼流的連接成為一個整體，從速率2 Mb/s～155 Mb/s信號的輸入、輸出都可終接在DDF架上，這為配線、調線、轉接、擴容都帶來很大的靈活性和方便性 。
數字配線架是數字復用設備之間，數字復用設備與交換機或數字業務設備等其他專業設備之間的配線連接設備。
六. 基站示名標簽使用和粘貼
1.標簽的粘貼：
基站的各類布線的兩端都要粘貼上標簽， 標簽的粘貼應正確、醒目。
2.標簽類別
標簽主要分為兩種：紙質標簽 和標牌：
紙質標簽：打印機打印，一般采用專用不干膠印制。
標牌： 一般為鋁或PVC印制標牌。
3. 應用場景
標牌：電源線、饋線
紙質標簽：設備、GPS天線 、信號線（GE/FE/2M線、尾纖、網線）接地線 、天線等。

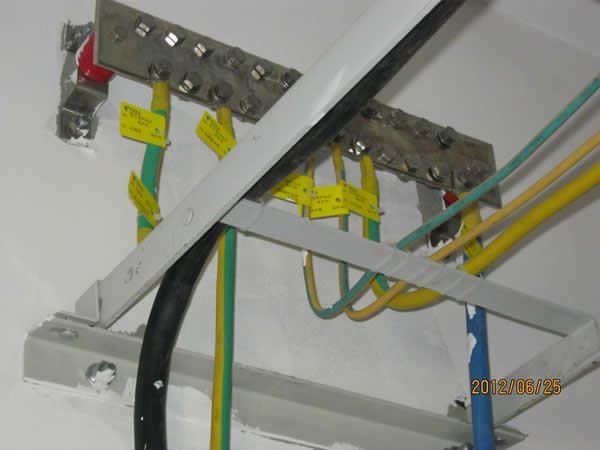

標簽粘帖規范
1.主要設備均要粘貼標簽或掛牌，所有線纜（電源線、地線、傳輸線、饋線等）兩端均要粘貼標簽或掛牌。
2.標簽粘帖要求清楚、易讀、整潔、統一。
3.傳輸線、尾纖、網線一般距離端頭20 mm處粘帖標簽，饋線、電源線、接地線一般距離端頭100mm處粘帖標簽
標簽粘貼朝向一致，表示線纜去向的一面朝上或朝向維護操作面，方便閱讀。 標識牌使用線扣綁扎，要求線扣綁扎高度一致、標識牌方向一致。
4.標簽格式應符合運營商的統一要求，便于維護人員日常維護和業務處理。
七. 施工工藝
八. LTE基站設備安裝常見問題。
1.本站BBU-RRU之間電源線室外接地端子沒有進行防銹處理。應在接地端子加涂防銹黃油。
2.本站BBU-RRU之間電源線室外接地處沒按規程作防護處理，銅接線卡外漏。
3. 本站BBU-RRU之間使用的野戰光纜中間不能有接頭，由于尾纖頭不一致，在走線槽道不加保護，無標簽進行對接，存在安全隱患，一旦出故障，增加維護人員處理故障的難度。處理方式，更換長度、尾纖頭合適的BBU-RRU的野戰光纜。
4本站BBU設備沒有接地，應該和室內保護地排連接。
5本站GPS室內避雷器沒有接地，存在安全隱患，應該接到綜合柜內光纜固定排，該接地排和室外接地端連接。
6本站BBU的電源線，GE/FE到分組設備的連接光纖無標簽，同樣發生故障增加維護人員處理故障的難度，有的標簽不規范，看不懂，應該按照規范，認真做好LTE所有線纜的標簽打印，粘貼，核對，準確無誤，美觀整齊。
7.本站室內保護地和防雷共用一塊地排，存在安全隱患。室內保護地排接設備保護地和電池工作地，室外防雷接地排接室外光纜、室外電源線的防雷接地，二者不可共用一塊地排。應該再增加一塊地排解決該問題。
8.拉遠站BBU到本站RU的光纜和RU饋線光纜進行對接，采用法蘭盤無保護、無標簽的對接，發生故障，增加維護人員處理故障的難度。應該在本站采用跳纖盤，按順序逐一對接，粘貼標簽，為后期維護提供便利。
由于篇幅有限，本文只提取了其中概要，如需要了解全部《4G基站設備安裝要點及常見問題處理》，請免費下載全文PPT文檔。
