隨著移動通信系統帶寬和能力的增加，面向個人和行業的移動應用快速發展。移動互聯網和物聯網的快速發展，成為5G的主要驅動力。面向2020年及未來，超高清、3D和浸入式視頻的流行，將會驅動數據速率大幅提升，同時用戶還希望能夠在體育場、演唱會等超密集場所，高鐵、車載、地鐵等高速移動環境下也能夠獲得一致的業務體驗;物聯網的廣泛應用，智能家居、智能電網、視頻監控、移動醫療、車聯網等應用對移動通信技術提出了更嚴格的低延時、高可靠性、大容量等要求。

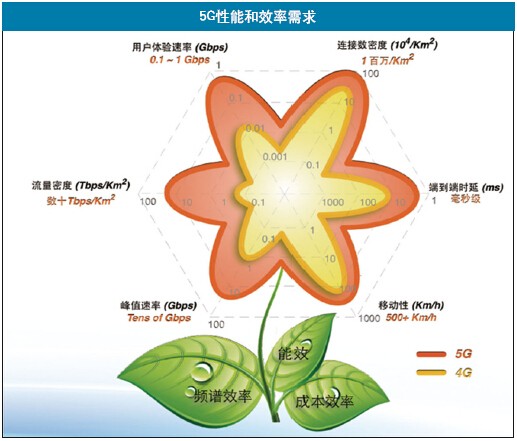

中國IMT-2020(5G)推進組對5G網絡的性能要求和效率需求通過一株綻放的鮮花來進行定義，其中花瓣代表5G的六大性能指標，體現了5G滿足未來多樣化業務與場景需求的能力，花瓣頂點代表了相應指標的最大值;綠葉代表效率指標，是5G可持續發展的基本保障。
5G關鍵技術
目前為止，5G技術還處在預研階段，其技術規范還沒有統一定義，所以各大公司都在對5G技術進行積極的研究和討論，現階段基本得到業界認可的關鍵技術主要包括以下四個方面：
毫米波
所謂毫米波，即波長范圍10到1毫米之間，也就是頻率在30GHz到300GHz之間的無線電波。傳統的移動通信工作頻段主要集中在3GHz以下，使得頻譜資源已經十分擁擠，而在高頻段可用頻譜資源豐富，能夠有效緩解頻譜資源緊張的現狀，同時也可以實現高速短距離通信，支持5G容量和傳輸速率等方面的需求。不過毫米波頻段傳輸存在著傳輸距離短、穿透力和繞射能力差、容易受氣候環境影響等缺點，如果真正想要在毫米波頻段實現5G的各種業務，還有待進一步研究和解決這些問題。
大規模MIMO技術
MIMO技術已經廣泛應用于LTE、WLAN等技術上面，理論上，天線越多，頻譜效率和傳輸可靠性就越高。作為近年來備受關注的技術之一，多天線技術經歷了從無源到有源，從二維到三維(3D)，從高階MIMO到大規模天線陣列的發展，將有望實現頻譜效率提升至十倍甚至更高，是目前5G技術重要的研究方向之一。
高帶寬傳輸
根據香農定律可知，信道容量與帶寬和信噪比成正比，為了滿足5G網絡Gbps級的數據速率，需要更大的帶寬。頻率越高，帶寬就越大，信道容量也就越高，因此，高頻段連續帶寬將成為5G的主流選擇。配合一些有效的提升頻譜效率技術，比如大規模MIMO等，在高帶寬模式下可以很容易實現10Gbps的傳輸速率。
新型空中接口技術
為了進一步提高頻譜利用率以及應用的靈活性，業界普遍認為在5G系統中會采用不同于4G的空中接口技術。目前被廣泛研究的主要包括：非正交多址接入技術(NOMA)、濾波組多載波技術(FBMC)、全雙工技術(FullDuplex)等。各個廠家都在積極地推動各自主導的新技術，希望能夠在5G標準中脫穎而出，成為5G標準技術，不過這些技術是否能夠在5G系統中發揮更有效的作用，還有待進一步研究和驗證。
5G測試方案
雖然目前5G技術標準尚在討論中，但是作為測試儀表廠商的代表羅德與施瓦茨公司(簡稱R&S公司)已經開始積極投入到相關測試技術及方案研究中。針對5G廣泛認可的毫米波、大規模天線陣、高帶寬等關鍵技術，R&S公司可以提供完整的測試解決方案，以幫助設備廠家進行相應5G技術的研究。下面將分別介紹R&S公司針對5G技術相應的測試方案。
毫米波測試方案
R&S公司針對毫米波頻段信號的產生和分析主要通過矢量信號發生器和矢量信號分析儀來完成，目前R&S公司的高頻矢量信號發生器SMW200A單臺儀表最高可以實現40GHz信號的產生，如果配合相應的外接混頻模塊則可以實現高達100GHz的矢量信號產生。SMW200A自身可以產生160MHz帶寬的信號，可用于802.11ac、LTE-A等信號產生，如果通過外部的模擬IQ輸入，SMW200A可以實現高達2GHz帶寬信號的產生，可以完全滿足目前5G研究的需求。
R&S公司的矢量信號分析儀FSW最高頻率可達到85GHz，同樣配合混頻模塊可以實現高達100GHz信號的接收和分析。FSW自身的分析帶寬為500MHz，如果配合RTO示波器，分析帶寬可以達到2GHz。
同時由于毫米波頻段的信道模型不同于傳統的移動通信頻段，所以針對該頻段的信道探測需求也越來越突出。R&S公司可以提供完整的信道探測方案，頻率最高可達100GHz，帶寬最高可達2GHz，配合相應的測試軟件可以進行路徑損耗、路徑時延、到達角度等參數測試。
MassiveMIMO測試方案
MIMO技術已經廣泛應用在無線和移動通信系統中，不過在5G系統中，對MIMO技術又做了進一步增強，首先天線數目已經不局限在4G階段的2或者4根天線，將會有大規模的天線陣列出現，比如8，16或者128根天線;其次三維天線的波束賦形等技術也將有可能成為現實。
R&S公司的矢量信號發生器SMW200A為MIMO系統測試提供了理想的選擇，它可以產生滿足標準要求的無線和移動通信信號，目前通過擴展可支持八根接收天線，頻率最高可達到20GHz。同時，SMW200A還可以模擬完整的MIMO傳輸信道，最大支持16條衰落通道，帶寬高達160MHz。
同時，在針對大規模MIMO系統中的OTA測試，R&S公司最新推出的頻率高達40GHz的暗室，可以滿足目前5G系統OTA測試的需求。
雖然目前5G技術還處在預研和標準制定階段，不過各個廠家對于5G技術的測試需求已經越來越明顯，R&S公司的矢量信號發生器SMW200A、矢量信號分析儀FSW、矢量網絡分析儀ZNB等儀表可以滿足目前5G預研的需求，同時R&S公司也將緊跟5G標準，力爭為5G技術的發展提供完整優質的測試方案。
