奧立三招MPO布線方法，快速部署40G以太網

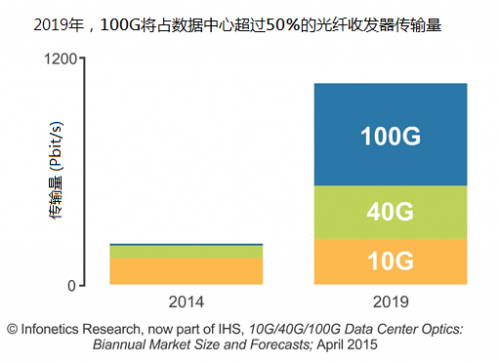

根據國外一份權威報告指出，受惠于設備廠商間的競爭和光纖技術發展，網絡基礎的部署成本已大大減少。在未來數年內，40G和100G網絡的部署將作出爆發性的增長。市場上持續有新的企業和數據中心加入部署40G以太網，以應付因云計算、大數據和互聯網高速發展帶來的帶寬增長需求。 由于MPO布線系統是40G/100G以太網的不二之選，很多用戶已從傳統的單通道光纖方案，轉為使用MPO多芯多通道的高密度布線方案。全面了解MPO即插即用系統的特性和結構，有助用戶選配最合適的布線產品，使前期的設計和規劃、以致往后100G的升級變得更靈活，提升數據中心的使用效益，創造更大的用戶價值。

在數據中心中短距離的核心鏈路上，用戶普遍采用高密度 40G MPO-MPO 預端接 OM3/OM4 光纜的解決方案。40G MPO布線方案能滿足當前和未來數年的帶寬增長需求，并能為升級預留冗余，是考慮成本效益的理想方案。

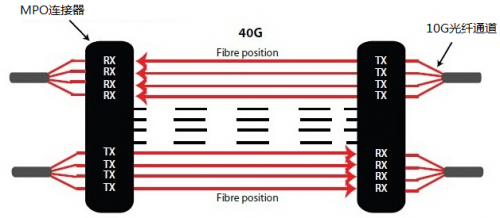

在部署40G以太網時，我們通常使用12芯MPO連接器，經QSFP光模塊與IT設備連接。 在12芯孔中，只有8個通道用來傳輸和接收信號。如圖所示（Rx表示接收，Tx表示發射），MPO端面左邊的四個芯孔用來發射信號，右邊的四個芯孔用來接收信號，中間的四個芯孔不使用。根據IEEE 802.3ba 40GBase-SR4標準，這種方法可以利用多個10G的通道進行40G傳輸。

當12芯孔的MPO連接器與QSFP光模塊連接時,當中只有8個通道進行訊號傳輸。

40G光纖跳線的選項

但是問題來了，中間的4個通道會否浪費掉? 這是關乎成本的問題，中間的4個通道是作為備用，還是空著不使用，答案暫時是沒有標準。作為靈活、全面的廠家，奧立提供兩個選項給予用戶，讓用戶可以按需選配，增加方案設計的靈活性：

(1) 12芯MPO端接 8 芯光纜，MPO接頭中間4個通道不使用，用于40G設備連接可達更佳經濟效益

(2) 12芯MPO端接12芯光纜，MPO接頭中間4個通道仍可以使用，用于主干敷設，提升使用密度

選用哪一種MPO跳線/主干還要視乎用戶的系統需要和使用狀況，兩種方案也有其優缺。 奧立可按用戶的系統設計提供專業的意見，幫助用戶選擇合適的方案。以下分享兩個部署40G以太網時常用的傳輸方案：

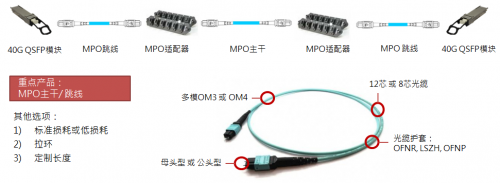

(1) 40G MPO-MPO 傳輸方案

如用戶計劃直接采用40G的網絡設備互連，并兼容日后升級至100G網絡，可使用12芯MPO連接器，經QSFP光模塊，作設備間的連接，可以參考以下的布線方案：

40G QSFP模塊 <-> MPO跳線 <-> 適配器 <-> MPO主干 <-> 適配器 <-> MPO跳線 <-> 40G QSFP模塊

重點產品描述：40G MPO跳線，12芯MPO(母頭型) – 12芯MPO(母頭型)，8芯光纜，OM3，極性B，Key-up to Key-up，Riser，低損耗，不帶拉環，10米

奧立產品編號：MLG1G108M3T1R4-M010B

(2) 40G ->10G傳輸系統 (MPO-LC)

如果40G只作為主干，實際應用只有10G，也能使用即插即用的MPO方案，方便日后升級時能快速部署，并節省升級成本。布線方法有多種，可以參考以下兩種建議方案：

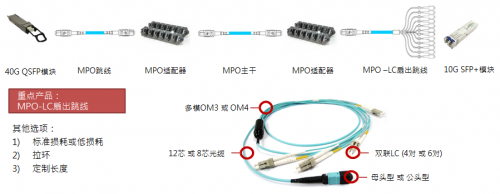

(A) 使用MPO扇出跳線，作40G至10G的轉換，好處是能減少損耗點

40G QSFP模塊 <-> MPO跳線 <-> 適配器 <-> MPO主干 <-> 適配器 <-> MP-LC扇出跳線 <-> 10G SFP+模塊

重點產品描述：MPO-LC扇出跳線，12芯MPO(母頭型) – LC/PC，4對雙聯LC，8芯光纜，OM3，Riser，低損耗，不帶拉環，10米

奧立產品編號：MAG14P008M33R4-M010B

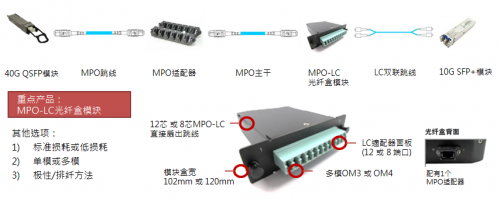

(B) 使用MPO-LC模塊盒，作40G至10G的轉換，好處是增加配線的靈活性

40G QSFP模塊 <-> MPO跳線 <-> 適配器 <-> MPO主干<-> MPO-LC模塊盒 <-> LC雙聯跳線 <-> 10G SFP+模塊

重點產品描述：MPO-LC光纖盒模塊，預載12芯MPO(公頭型) – LC直接扇出跳線，OM3，寬120mm，12端口LC適配器面板，低損耗

奧立產品編號：PMA1M3B

* 以上例子只供參考，實際的操作和產品選配，建議向布線廠家查詢。

* 奧立的光纖預端接產品涵蓋1G/10G/40G/100G等布線系統，加上靈活的定制服務，完全可以滿足客戶對布線系統的嚴格要求。

布線產品各有所長，妥善選配有助發揮網絡更大效益

40G以太網已進入大量部署的階段，妥善選配布線產品能使整個網絡基礎的部署更靈活、更有效發揮設備的效益。MPO的使用可以幫助用家以最小的成本，實現更大的部署效益。 奧立除了供應高質量的布線產品，以滿足用戶對40G/100G網絡的要求外，同時也提供最適切的技術支持服務。 奧立是極少數擁有先進手攜式MPO系統測試工具的廠家，能有效支持用戶于安裝現場排除線路故障等的技術難題。為用戶提高網絡部署的效益、節省成本的同時，更為網絡系統的穩定性提供了全面的保障。
