面向LTE-A Pro及5G承載的城域傳送網演進

【摘要】為了研究在LTE-A Pro及5G業務場景下，城域傳送網的網絡技術及組網應用等演進策略，首先從帶寬、流向、時延、控制管理等方面，分析了LTE-A Pro、5G對承載網提出的要求和挑戰，分析了承載網的發展演進思路，給出了端到端組網架構、系統搭建方面的建議，最后對城域傳送網演進路線進行了總結和展望。

【關鍵詞】城域傳送網 LTE-A Pro 5G端到端承載

doi:10.3969/j.issn.1006-1010.2018.01.000 中圖分類號：TN929.53 文獻標志碼：A 文章編號：1006-1010(2018)01-0000-00

引用格式：王健,湯進凱,梁燦. 面向LTE-A Pro及5G承載的城域傳送網演進戰[J]. 移動通信, 2017,42(1): 00-00.

Evolution of LTE-A Pro and 5G Oriented Metro Transmission Network

WANG Jian, TANG Jinkai, LIANG Can

(China Mobile Design Institution, Shanghai 200060, China)

[Abstract] The purpose of this paper is to study the evolution strategy of network technology and network application in the metro transmission network under the LTE-A Pro and 5G service scenes. First, from the aspect of bandwidth, delay, direction, control and management of LTE-A Pro, 5G of the carrier network requirements and challenges, analyzes the evolution of the network load. Then, gives the end-to-end network architecture, system construction suggestions, finally, summaries and prospects the metro transport network evolution route.

[Key words] metro area network LTE-A Pro 5G end to end bearing

1 引言

面向LTE/LTE-A的承載網絡發展建設至今，形成了以剛性管道OTN（Optical Transport Network，光傳送網）為高速基礎通道、以PTN（Packet Transport Network，分組傳送網）等為主力承載的網絡格局，網絡應用帶動了城域傳送網設備和技術在帶寬、容量、處理能力、網絡安全、QoS、時間同步、智能化等方面的發展。另一方面，關于LTE后續的標準化研究也在不斷推進。2015年10月，3GPP組織正式公布了基于Rel-13規范的LTE-Advanced Pro，簡稱LTE-A Pro，作為當前LTE、LTE-A的延續。此外，盡管5G標準大約要在2020年成熟，但業界對于5G的目標已達成一些共識，在IMT-2020(5G)推進組發布的《5G愿景與需求白皮書》、《5G網絡架構設計白皮書》中，對5G提出了關鍵能力指標和整體網絡架構。

本文接下來將分析未來LTE-A Pro、5G對城域傳送網的需求和挑戰，以現有網絡為基礎，研究城域傳送網的發展演進。

2 LTE-A Pro及5G對城域傳送網的需求和挑戰

2.1 LTE-A Pro的需求和挑戰

（1）單站帶寬

隨著移動互聯網業務的發展，單個基站吞吐量和傳輸帶寬相應提升，滿足業務需求�；�站單小區峰值帶寬與該基站的頻譜帶寬和頻譜效率成正比關系。頻譜效率主要通過最大流數進行量化，流數與基站的天線數有一定關系，天線數量越多，基站支持的最大流數也會相應增加。

目前階段，以中國移動而言，主要采用F頻段及D頻段進行覆蓋，考慮到頻段資源的不確定性及無線技術的發展，單個基站最大均值帶寬約為1.3 Gbit·s-1~1.5 Gbit·s-1，最大峰值帶寬約為4.5 Gbit·s-1~5.3 Gbit·s-1。實際部署中，熱點區域單基站均值帶寬約為0.6 Gbit·s-1，峰值帶寬約為2 Gbit·s-1。

（2）窄帶物聯網

LPWA（Low Power Wide Area）是符合低帶寬、低功耗、遠距離通信、廣覆蓋、海量連接要求的，適合近階段運營商部署的一種物聯網技術，包括NB-IoT，LoRa，Sigfox等技術，3GPP選擇了NB-IoT技術（Narrow Band-IoT，窄帶物聯網）并在Rel13凍結了標準。

為支持NB-IoT，一般需建設專用MME、SGW，區別于4G的S1接口，基站到IoT專用EPC接口為S1*接口，另外，NB-IoT系統沒有X2這一類接口，單站帶寬需求較小，為百k級別，時延為秒級。

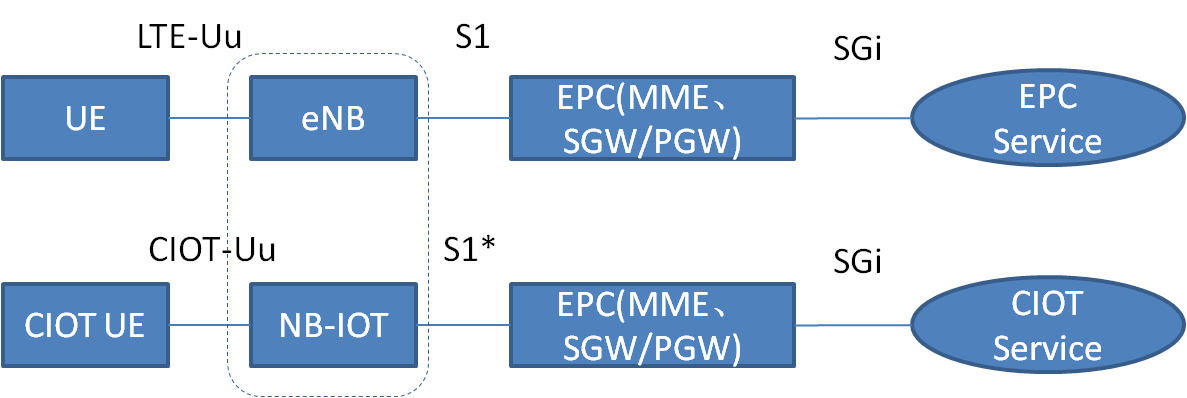

對傳輸而言，如上分析，帶寬和時延較小，此外，其覆蓋范圍相對GSM大，承載網需要提供的電路連接數總體較少，因此總體沒有大的挑戰，由于需要新增一定量的S1*電路（約幾千到一萬），橋接設備的帶站能力方面需作好預留。端到端業務路徑和主要接口如圖1所示：

圖1 NB-IoT主要接口

（3）站間協同

3GPP在Rel-12標準中，對基站間的CoMP（Coordinated Multi-Point Operation，多點協作傳輸）作了增強，CoMP作為一種多小區協作傳輸?shù)耐ㄐ偶夹g(shù)，能夠提高小區邊緣用戶的信號質量，具有改善網絡覆蓋、提高小區邊緣吞吐率的效果。

站間協同的方式可以是簡單規避干擾的CS/CB（Coordinated scheduling/Coordinated Beamforming，協同調度/協同波束賦形），也可以是復雜的多小區聯合處理數據的JT/JR(Joint Transmission/Joint Reception，聯合發送/聯合接收)。

CS/CB就是通過基站間傳遞一些信令，使得處于基站重疊覆蓋區域的用戶，在同時接收多個基站的信號時，避免受到信號干擾，而JT/JR則通過多個基站的協作，同時向小區邊緣用戶發送或接收數據，使得小區邊緣用戶的信號獲得更多的增益。CS/CB僅需要在基站間傳遞一些信令，對承載的帶寬和時延要求較低，JT/JR則對承載提出了更高的要求。以S111型8天線宏基站為例，各協同技術對傳輸?shù)膸�寬及時延需求如表1所示：

表1 協同技術對傳輸帶寬和時延需求

由于CoMP針對的是小區重疊區域的用戶，從實際網絡應用來看，引入CoMP增加的帶寬需求應計入峰值帶寬，通過統計復用可以減少對網絡建設的沖擊�？梢钥闯�，相對于帶寬而言，站間CoMP的時延對承載網提出了更高要求，承載網絡目前僅能滿足4 ms的時延要求。

2.2 5G的需求和挑戰

（1）5G概念

根據IMT2020 5G概念白皮書，5G概念可由“標志性能力指標”和“一組關鍵技術”來共同定義。5G設計目標主要是廣覆蓋、高容量、低功耗、大連接、低時延、高可靠，根據IMT-2020的5G概念白皮書：廣覆蓋、高容量主要滿足未來移動互聯網業務；低功耗、大連接、低時延、高可靠主要面向新拓展的物聯網業務領域。

（2）5G對城域傳送網的需求和挑戰

帶寬方面，5G單站回傳峰值帶寬為4G的10倍到數10倍，站址密度為4G的數倍到10倍。

網絡架構和流向方面，5G場景下UDN（Ultra Dense Network，超密集網絡）要求深度的站間協同，移動承載流量模型向MESH化、橫向化發展，綜合考慮Inter CA、UL_CoMP、DL_CoMP、CSPC（Coordinated Scheduling based Power Control，基于功控的聯合調度）等因素，基站橫向流量占比一般為S1接口的10%~20%。由于CRAN模式逐步成為主流建站方式，一方面，集中機房前傳接口的增加，帶來了纖芯或波分設備集中部署的需求，BBU的堆疊，帶來了回傳接口帶寬進一步提升的需求；另一方面，站間流量在同個集中機房內可直接處理，這為減少橫向流量帶來了對承載網的帶寬、時延等方面的挑戰，可能會擴大集中機房的覆蓋面積，形成BBU高度集中的網絡結構。此外，EPC/DC/MEC存在逐步下沉的可能性，也可能帶來一部分橫向流量的需求。

時延方面，部分業務端到端的時延最高要求為1 ms量級，分給承載網的時延只有100 μs量級，而前傳接口時延最高要求可能只有50 μs。

SDN與網絡切片方面，承載網需要平滑升級支持SDN、支持網絡切片，以滿足不同場景對帶寬、時延、服務質量等差異化要求。

3 城域傳送網各階段部署及演進建議

3.1 近期網絡部署建議

根據3GPP標準制定的進度，預計至2017~2018年，標準演進到Rel-14版本。單站最大帶寬為Gbit·s-量級，端到端時延在10 ms級別，站間時延在1 ms~4 ms。

該階段城域傳送網主要圍繞4G及部分LTE-A Pro基站需求，設備網絡重點圍繞PTN、OTN網絡，以提升系統容量為主，適度優化結構或新建承載網絡；網絡管理方面應加快智能化、信息化部署，推進SPTN、智能ODN等建設。

對于設備網絡，仍采用核心、匯聚、接入三層組網結構：

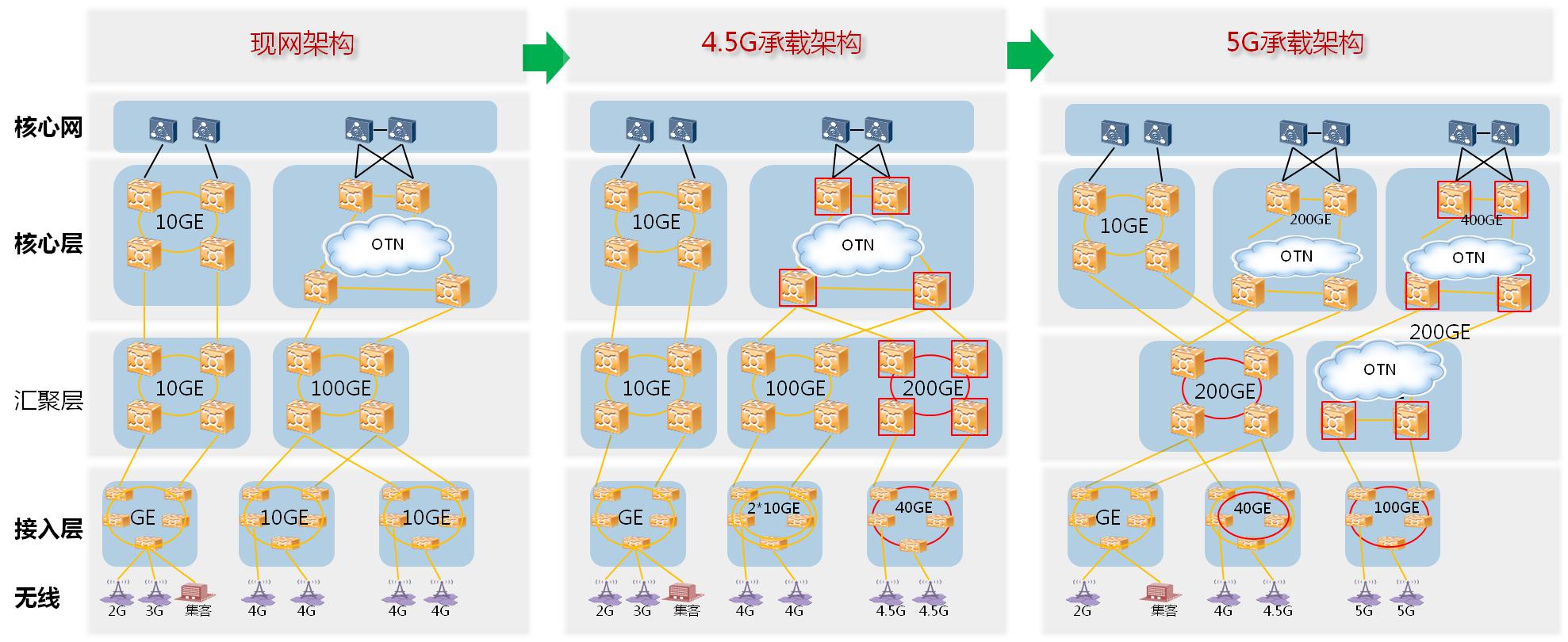

（1）核心層面應兼顧物聯網需求，滿足連接電路數的需求，考慮到單站帶寬和站點規模的提升，線路側應支持N×100 G或200 G的連接速率，核心節點單設備容量應達到6.4 T甚至更高�？紤]到CoMP功能部署后對承載網時延的需求，目前光纖時延典型值為5 μs/km，設備時延典型值為20 μs~50 μs/節點，對于部分郊縣，如果時延超出業務需求，可適當擴大L3網絡部署范圍，下沉L3網絡至郊縣的核心業務收斂節點。架構的演進如圖2所示：

圖2 近期網絡架構演進示意

（2）匯聚、接入層面考慮到無線基站帶寬需求，應綜合提升網絡容量和設備處理能力，匯聚層面應提升設備端口集成度能力至40 G/100 G，接入層面應以10 G組網為主，按需疊加10 GE/40 GE/50 GE擴容，實現基站回傳，隨著單站載頻增加，集中-拉遠建站模式下，CPRI接口帶寬不斷增長，應視光纜纖芯資源情況，適度擴大有源、無源波分部署規模。

網絡管理方面應在PTN網絡中引入并應用SDN，重點解決L3 VPN部署優化、業務快速調整等功能，如圖3所示：

圖3 SDN功能部署示意

3.2 遠期網絡演進設想

根據3GPP標準制定的進度，預計至2020~2022年，5G標準將發展到Rel-16版本。單站最大帶寬為10 Gbit·s-1量級，端到端最低時延為1 ms級別。

遠期網絡將面向5G、LTE-A Pro為主進行承載。從演進思路來看，主要方向有：網絡系統容量提升、網絡扁平化、前傳承載方式演進、L3網絡下沉、網絡智能化，網絡切片等。

網絡容量方面，核心層單鏈路速率達到400 G/1 T級別，系統配置容量達到幾十T級別；匯聚層單鏈路速率達到400 G/1 T級別，系統配置容量達到100 T級別；接入層單鏈路速率達到40 G/100 G級別。

網絡結構方面，將向扁平化方向進一步演進。核心層逐步簡化結構，采用Mesh結構，可考慮骨干匯聚點和L2/L3橋接設備合一設置，其優點主要在于：1）減少網絡層級；2）減少一跳設備時延；3）節省同機房空間和電源等配套資源。匯聚層綜合考慮到容量和演進等需求，可考慮優先采用雙上聯結構。

前傳承載方式的演進主要是基于NGFI（Next Generation Fronthaul Interface，下一代前傳接口）標準的實現。當前CPRI接口被認為無法支持5G網絡，主要原因在帶寬太大，將達到100 G，這會帶來巨大的成本壓力，因此需要重新定義BBU和RRU之間的接口，將BBU和RRU的邏輯功能重新劃分，目標是將其分組化，從根本上改變CPRI接口結構，減少BBU和RRU之間帶寬。

與之相關的是L3網絡下沉。不考慮L3網絡下沉到接入層，未來網絡演進可能方向主要有兩種：

（1）L3下沉到匯聚點。匯聚點內X2通過其轉發；匯聚點間X2通過橋接設備轉發；橋接設備間X2通過L3落地設備轉發。

（2）L3不下沉，仍維持在核心層面，采用集中機房+CRAN（NGFI）方式建站。X2主要通過同集中機房跨設備轉發；拉遠方式建站；前傳通過NGFI壓縮帶寬，這種方案要求以NGFI的實現為前提條件。

L3網絡在哪個位置取決于網絡建設、工程投資等多方面因素，但三層域越大，配置維護工作量越大，可結合核心網網元EPC下沉策略同步考慮L3網絡下沉。

網絡智能化方面，要能夠基于5G應用場景自動做網絡資源的適配，通過網絡切片，實現“一個邏輯架構、多種組網架構”的形態。在部署角度上，網絡分片包括兩個階段，第一階段主要實現管理平面和轉發平面切片，第二階段主要實現控制平面切片。

3.3 分階段演進建議和設想

受網絡、終端、業務、市場及各技術發展的影響，未來4G網絡與5G網絡兩者會在較長的生命周期內共存，部分4G基站會向LTE-A Pro演進，LTE-A Pro、5G初期可能只是在4G網絡基礎上進行補充，比如先實現熱點區域覆蓋等。

但無論是LTE-A Pro承載還是5G承載，在SPTN部署、大容量大帶寬設備需求、基礎資源部署等方面的演進趨勢是一致的，傳送網絡演進應基于可持續發展的原則進行。因此，傳送網應適度超前建設，首先滿足近中期的需求，同時做好儲備，對于判斷明確的發展趨勢，通過建設補齊短板，適應未來網絡變革。

近期階段網絡以維持架構穩定為主，在滿足4G基站承載的基礎上，按需提升系統容量和設備能力；遠期階段，由于帶寬、業務流向模型、時延、智能化管理要求的變化，承載網絡可視業務發展考慮架構整合或新建平面。

4 結束語

本文基于PTN+OTN為主的技術，著重對回傳承載網絡進行了組網架構及演進的分析，尚未涉及基于IP RAN等承載方案。此外，從承載網絡可能的演進方向看，還包括IP和光融合承載、前傳回傳統一承載等其他技術路線，應結合現有網絡以及技術發展成熟度進行靈活選擇。同時，SPN技術的成熟將為5G承載演進進一步提供新的選擇。

總體來說，隨著移動互聯網不斷發展，移動數據流量呈爆炸式發展趨勢，而LTE-A Pro及5G的標準研究也在同步推進，承載網絡應積極應對，適度超前謀劃布局，適應業務發展的新需求。

參考文獻：

[1] 王健,梁燦. 面向LTE基站回傳的PTN核心層L3網絡組網思路探討[J]. 電信科學, 2013,29(9): 165-170.

[2] 盧憲祺,周文安,何煒文,等. LTE-A系統CoMP技術對隨機接入過程的影響[J]. 電信工程技術與標準化, 2011,24(3): 64-68.

[3] 湯進凱,張奇,王健. 下一代光傳送網技術發展與應用探討[J]. 電信科學, 2009(10): 192-195.

[4] 王健,湯進凱. 面向LTE小站回傳的PON+CMNET組網研究[J]. 電信工程技術與標準化, 2017,30(1): 64-68.

[5] 王健,梁燦. 大型城域傳送網OTN與PTN組網保護方式優化的研究[J]. 互聯網天地, 2016(8): 43-47.

[6] 湯進凱,王健. 面向LTE-Advanced Pro及5G發展的城域傳輸網絡演進的思考[J]. 電信科學, 2016(S1): 1-5.

[7] 陳淵暐,嚴沁. 面向4G技術演進的PTN網絡發展策略研究[J]. 中國新通信, 2015(16): 45-47.

[8] 王華,曹金權. 基于5G發展的PTN技術應用探討及網絡規劃方法[J]. 數字通信世界, 2017(6).

[9] 湯進凱,徐昕. 面向5G發展的城域傳輸PTN網絡演進探討[J]. 移動通信, 2016,40(23): 70-74.

[10] 呂婷,曹亙,李軼群,等. 基站架構及面向5G的演進研究[J]. 郵電設計技術, 2017(8). ★

作者簡介

王健：碩士，現任職于中國移動通信集團設計院有限公司上海分公司，主要研究方向?yàn)楣馔ㄐ拧?/p>

湯進凱：碩士，現任職于中國移動通信集團設計院有限公司上海分公司，主要研究方向?yàn)楣馔ㄐ拧?/p>

梁燦：本科，現任職于中國移動通信集團設計院有限公司上海分公司，主要研究方向?yàn)楣馔ㄐ拧?/p>

作者：王健 湯進凱 梁燦 來源：《移動通信》2018年1月
