X2切換成功率分析及提升

切換成功率是移動保持類的重要指標之一，按照涉及的網元關系可以分為ENB內切換成功成功率、ENB間（包括X2切換和S1切換）切換成功率。本文對X2切換成功率低的問題進行分析。

Analysis of Low Success Rate of X2 Switching

Handover success rate is one of the important indicators of mobile retention class. According to the network element relationship involved, handover success rate can be divided into within ENB handover success rate, handover success rate between ENB (including X2 handover and S1 handover). This paper analyses the problem of low success rate of X2 handover.

關鍵詞：切換成功率、S1切換、X2切換

Key Words：Handover success rate 、S1 handover,、 X2 handover

切換（Handover）是移動通信系統的一個非常重要的功能。作為無線鏈路控制的一種手段，切換能夠使用戶在穿越不同的小區時保持連續的通話。切換成功率是指所有原因引起的切換成功次數與所有原因引起的切換請求次數的比值。切換主要的目的是保障通話的連續，提高通話質量，減小網內越區干擾，為UE用戶提供更好的服務。

因此，切換成功率是網絡優化的重要指標之一，終端在執行切換時，優先通過X2鏈路執行切換，所以我們要重點做好X2切換的成功率。本文通過站間距、覆蓋、干擾、功率、傳輸時延及切換對對某試點區域X2切換差進行分析。

1.X2切換基礎分析

1.1.X2切換成功率與站間距關系

某試點區域平均站間距較大（1010m），通過數據統計，站間距與X2切換成功率成反比，站間距小于600m時，X2切換成功率98%以上；當站間距大于600m時，整體切換成功率達不到基準值98%；站間距大于2000m是，X2切換成功率僅為93.38%。某試點區域大站間距小區較多，站間距大于1500m的小區占21.83%。如下圖所示：

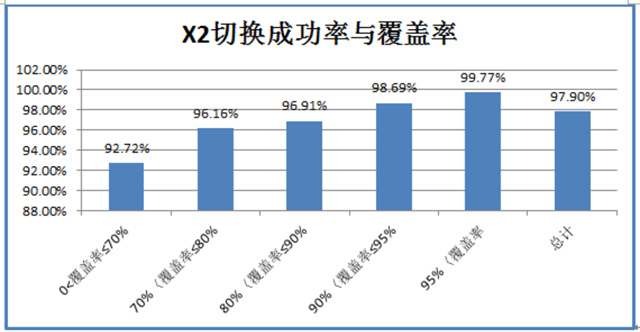

1.2.X2切換成功率與覆蓋率關系

某試點區域的MR覆蓋率較差（88%），單小區覆蓋率在70%的小區占比為7.45%，X2切換成功率僅92.72%；整體覆蓋率90%以下的小區占比為43.52%。

對于郊縣及鄉鎮農村站間距較大區域，現場通常采用提升功率來增強覆蓋。對于一些無法形成連續覆蓋區域增強功率并不能解決MR弱覆蓋占比，相反，會出現上行受限，相關KPI指標會變差，用戶感知也會變差，不建議采用增加小區功率來提升MR覆蓋率。

1.3.X2切換成功率與上行干擾關系

某試點區域的干擾小區較多，平均IOT在-110dBm以上的小區占比為7.72%，高干擾小區13個（IOT大于-95dBm）。從統計指標分析，高干擾小區切換成功率為95.13%，無干擾小區切換成功率為96.4%，干擾不是導致切換差的主要原因。

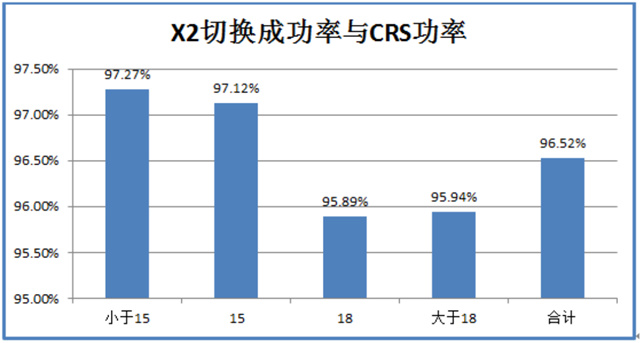

1.4.X2切換成功率與功率配置

某試點區域高功率小區較多，功率設置大于等于18dBm的小區有35.1%，功率設置大于18dBm以后，整體切換成功率僅為95.9%，高功率設置對X2切換成功率有一定影響。

1.5.X2切換成功率與傳輸時延

某試點區域平均傳輸時延為14.2ms（正常傳輸時延為8ms），傳輸時延小于8ms的X2切換成功率為97.9%，傳輸時延大于15ms的X2切換成功率為96.39%，傳輸時延對X2切換成功率影響不大。

2.鄰區對切換分析

2.1.切換失敗原因分析

系統內每相鄰關系切換出請求次數

分原因的系統內每相鄰關系切換出請求次數-總和

系統內每相鄰關系切換出準備成功次數

系統內每相鄰關系切換出執行請求次數

系統內每相鄰關系切換出成功次數

過早切換出失敗次數

128873446

128873446

128282078

124896951

120899304

1270649

1）切換請求次數到切換出準備成功次數，成功率99.54%，原小區向目標小區切換，目標小區基本成功響應。

2）切換出執行請求次數比切換出準備成功次數少很多，也就是原小區未把目標小區的切換命令發到終端（需定位原小區為什么不把切換命令下發給終端），成功下發的只有96.91%，將近3%的切換失敗在該處導致。

3）切換出成功次數比切換出執行請求次數少很多，原小區已經將切換命令發給終端，但未收到“UE CONTEXT RELEASE ”成功率只有93.81%，有近3%的切換失敗在該處導致。

某試點區域的切換失敗主要在兩個節點失敗較大：

1）原小區未把切換命令下發到終端，切換失敗50%在該處。

2）原小區已經將切換命令發給終端，但未收到“UE CONTEXT RELEASE ”切換失敗50%在該處。

3）切換失敗過早切換出失敗次數占比較大（切換開始后短時間內發生無線鏈路失敗、切換失敗導致UE重建回源小區 ）。

2.2.切換失敗處理建議

1）切換次數比較少且切換成功率為0的，可以根據現場環境進行刪除。

2）鄰區對一個星期一次切換都沒有的鄰區對占41%，占比較高，找?guī)讉�小區的基站日志確認，如果統計正確，鄰區需要進行大量刪減。

3）有311個小區切換次數大于1000次，切換成功率低于50%，建議切換成功率低于10%的切換對直接刪除，切換成功率在10-50%之間的修改鄰區切換偏移，讓切換難發生（因為切換失敗過早切換出失敗次數占比較大）。

3.總結

從如上章節分析可見，X2切換成功率與站間距、覆蓋率及功率關系較大，深度覆蓋不足及大功率小區過多是導致X2切換成功率不達標的重要原因，可通過

提升4G網絡覆蓋率、參數調整增加切換難度等方式優化。

作者簡介 俞錦智 男，1986年出生，畢業于西安通信學院通信工程專業，現在大唐移動通信設備有限公司從事網絡優化工作。

作者：大唐移動通信設備有限公司 俞錦智

來源：C114通信網
