摘 要：根據帶掃描鏡運動的三軸穩定衛星姿態動力學方程，進行掃描鏡掃描過程仿真，繪制掃描軌跡，計算由于衛星姿態引起的掃描鏡掃描偏差。結果表明，掃描偏差有積累現象，且最大偏差值超過GOESI－M衛星的許用掃描偏差值（2．8μrad）。提出了修正掃描鏡運動控制方程的掃描鏡運動補償方法。仿真結果表明，用這種方法消除了掃描偏差的積累，使掃描鏡光軸角度偏差值遠小于2．8μrad。修正方程簡單，計算量很小，是一種補償掃描偏差的有效方法。
關鍵詞：三軸穩定衛星，掃描鏡，掃描偏差，運動補償
掃描鏡運動補償技術是美國GOESI－M氣象衛星工程中的關鍵技術之一。GOESI－M衛星上采用了在掃描機構伺服控制環節中產生一個反饋信號來偏置掃描鏡運動的補償方法，以此提高掃描鏡光軸在軌道坐標系中的定位精度，文獻［1］中給出了掃描鏡補償角度的簡化計算公式，而對于此公式的推導和具體的補償技術并沒有公開文獻。因此作者在文獻［2］的工作基礎上，計算了掃描軌跡和掃描鏡光軸角度偏差，提出了修正掃描鏡運動控制方程的補償方案，并進行了補償后的掃描運動仿真計算。
1 掃描鏡光軸在軌道坐標系中的方向
星體／掃描鏡系統模型見文獻［2］。掃描鏡光軸與掃描軌跡平面的交點構成了掃描軌跡，因此，要研究掃描鏡的掃描精度，首先需要確定光軸方位，即掃描鏡坐標系的zm軸在參考坐標系中的方向。
掃描鏡光軸在軌道坐標系中的方向可通過兩個坐標轉換矩陣來確定。在軌道坐標系中，掃描鏡坐標系可以看作先隨星體坐標系進行3－1－2式轉動，然后在星體坐標系中先繞步進軸xc轉過步進角φm，再繞掃描軸ym轉過掃描角θm得到的。星體在軌道坐標系中進行3－1－2轉動的坐標轉換矩陣為［4］：
仿真計算得到衛星的姿態后，即可根據（3）式得到αmo，由αmo即可得到光軸與掃描軌跡平面的交點。計算在衛星姿態保持不動的條件下掃描鏡光軸在軌道坐標系中的方向，與αmo比較后，即可得出掃描鏡光軸的掃描偏差。本文中掃描鏡光軸角度偏差定義為：在相同的掃描規律下，有星體姿態變化時，為了使掃描鏡的光軸在軌道坐標系中的方位角與假設星體姿態始終保持不變時掃描鏡光軸在軌道坐標系中的方位角相同，掃描鏡應再轉過的步進角Δφm和掃描角Δθm，Δφm和Δθm分別稱為步進角偏差和掃描角偏差。
2 仿真計算
帶掃描鏡運動的三軸穩定衛星系統動力學方程見文獻［2］中的公式（3）。對掃描的初始3個掃描周 期進行仿真計算，得到衛星的姿態角，根據衛星姿態角和相應的掃描鏡光軸的轉角繪制掃描軌跡，并計算出掃描鏡光軸角度偏差。
2．1 掃描軌跡

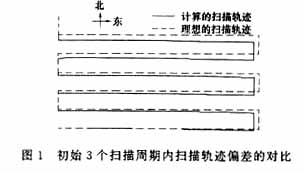

由于理想掃描軌跡與計算得到的掃描軌跡差別較小，難以在真實的比例圖中分辨出來，所以為方便觀察，在文中將偏差值適當放大，南北方向上放大100倍，東西方向上放大1 000倍，得到與理想掃描軌跡的對比圖，如圖1所示。
由文獻［2］中對掃描鏡運動的描述可知，星體的滾動姿態運動主要產生步進角偏差，俯仰姿態運動主要產生掃描角偏差，因此步進偏差是逐漸增大的。從圖1可明顯看出，這是因為步進運動是始終向一個方向進行的，其對衛星姿態角的影響也使步進運動的偏差產生累積效應；而東西方向的掃描運動是一種往復的運動，因此東西向偏差在一定范圍內波動變化，沒有明顯的累積效應。
2．2 掃描鏡角度偏差
初始3個掃描周期內的掃描鏡光軸角度偏差隨時間變化的曲線如圖2所示。
由圖2可見，掃描角偏差的最大值為10μrad，超出了美國GOESI－M系列衛星的掃描鏡角度偏差小于2．8μrad的標準（在地球同步過道軌道高度上，2．8μrad的張角對應于掃描軌跡平面上的長度約為100 m）；前3個周期內步進角偏差雖然較小，但是由于偏差的積累，步進角偏差呈逐漸增大的趨勢。
3 掃描鏡運動的補償
3．1 掃描鏡運動控制方程的修正
掃描角度偏差是由于掃描鏡運動所帶來的星體姿態變化引起的，星體的姿態變化可以通過調整掃描鏡的掃描角度來補償，因此要相應地修正掃描鏡運動控制方程。當姿態角很小時，星體所受的重力梯度力矩也很小，因此星體／掃描鏡系統可近似為角動量守恒系統。將星體／掃描鏡系統投影到掃描鏡光軸運動的平面內來研究掃描鏡的運動補償問題，如圖3所示。
圖3中，θmo為星體無姿態運動時（虛線部分所示）掃描鏡掃描到預定位置需轉過的角度，而實際上，星體會產生姿態運動，此時如果掃描鏡要掃描到預定的位置，則其在星體坐標下轉過的角度應為θm。設掃描鏡的絕對角速度為θmo（本文中θmo＝0．394 rads－1），星體的絕對角速度為θb，由角動量定理

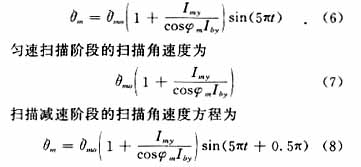

以可以得到修正后的掃描速率，進而得到修正后的掃描鏡運動控制方程，于是對于原來掃描角速度為的掃描運動進行修正后，掃描加速階段的掃描角速度方程為

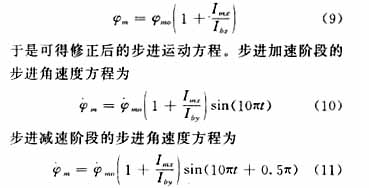

對掃描鏡步進運動控制方程進行類似的修正，假設星體姿態保持不動時，掃描鏡每次步進的角度為φmo，則修正后的步進角為
修正掃描鏡運動控制方程的方法實際上是預先估計出掃描鏡運動對衛星姿態的影響，然后重新設計出含有補償角度的掃描鏡運動形式，因此在掃描過程中不必再根據衛星的姿態對掃描鏡進行調整，這一點與GOESI－M衛星采用反饋信號進行補償?shù)姆椒ㄊ遣煌摹?/p>
3．2 補償后的掃描軌跡

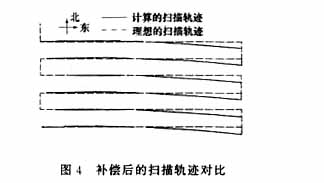

采用補償修正后的掃描鏡運動方程對初始的3個掃描周期進行掃描過程仿真，計算掃描軌跡，繪制出補償后的掃描軌跡與理想掃描軌跡對比圖（圖4）。與圖1一樣，進行掃描偏差的放大，南北方向偏差放大500倍，東西方向掃描偏差放大1 000倍。掃描鏡步進運動與掃描運動的角度偏差如圖5所示。
4 結果分析及結論
（1）從圖1、2看到，未進行掃描鏡運動補償前，掃描角偏差大于美國的GOESI－M系列三軸穩定衛星的偏差容許值（2．8μrad）；由于積累效應，呈逐漸增大的趨勢，所以必須進行掃描鏡運動補償，以消除星體姿態變化對掃描軌跡的影響。
（2）與沒有采用修正公式的掃描軌跡相比（圖4），采用修正的掃描鏡運動控制方程后，每個掃描周期結束時掃描鏡光軸都指向下一周期理想的起始位置，因此消除了如圖1中南北方向偏差積累現象，同時東西向也沒有明顯的偏差。
由圖5可知，修正掃描鏡運動控制方程后，掃描鏡角度偏差的最大值分別為0．18μrad和0．01μrad，均小于2．8μrad，達到了很好的補償效果。
（3）提出的補償修正方法物理意義明確，修正公式簡單，不必知道每一時刻衛星的姿態，因此計算量很小，是一種有效的掃描鏡運動補償方案。
參考文獻
［1］ KamelA A，Bhat M K P，Gamble D，Scholtz JH．GOESI－M Image Motion Compensation System．AIAA Aerospace Design Conference，Irvine CA，1992，2：1～10
［2］ 于哲峰，楊智春．掃描鏡運動對三軸穩定衛星姿態影響研究．西北工業大學學報，2003，21（1）：87～90
［3］ KamelA A．GOESImage Navigation and Registration System．SPIE，1996，2812：767～778
［4］ 章仁為．衛星軌道姿態動力學與控制．北京：北京航空航天大學出版社，1998
［5］ 屠善澄等．衛星姿態動力學與控制（1）．北京：宇航出版社，1999
［6］ Markley F L，Bauer F H，F(xiàn)emiano M D．Attitude Control System Conceptual Design for Geostationary OperationalEnvironmentalSatellite Spacecraft Series．JournalofGuidance，Controland Dynamics，1995，18（2）：247～255
