基于GSM網絡的3G業務系統建設方案

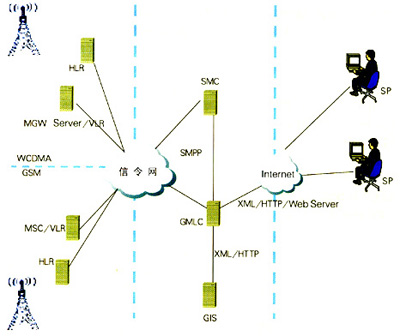

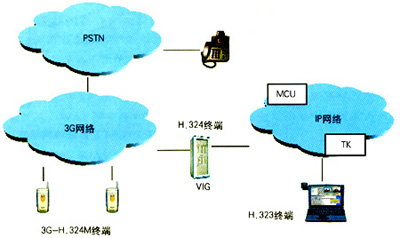

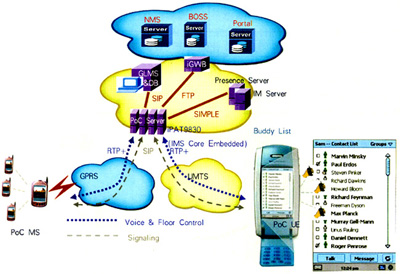

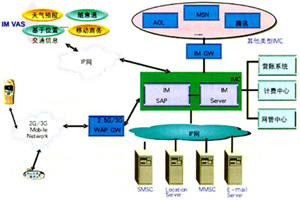

　　摘要：主要探討了基于GSM網絡的3G業務系統建設方案。 　　介紹了3G業務系統建設的總體構想。論述了原有業務系統的平滑過渡。著重說明了3G網絡業務平臺建設方案。 　　經過多年的建設，中國移動已建成了龐大的GSM網絡。3G時代到來之際，GSM網絡不會在3G時代沒有用武之地，而且也不用再建設一張全新的網絡，只要基于GSM網絡升級即可。 　　相關通信運營商在基于GSM網絡的3G業務系統建設方面較早地進行了積極的探索，以便為緊隨其后的3G網絡建設打下堅實的基礎。 　　1、3G業務系統建設的總體構想 　　根據3G網絡架構，其數據業務將主要由分組域承載。R4版3G網絡所能提供的業務種類與GSM/GPRS網絡區別不大，只是3G網絡能為這些業務提供更高的速率。另外，2G網已建的大部分業務平臺可以平滑地移植到3G網絡，為3G用戶提供服務。新業務在2G/3G網絡基本上都需要增加新的網元和功能。 　　因此，在建設3G業務系統時主要存在兩種思路。一是在各平臺新建一套系統僅為3G用戶服務。這種方式結構清晰，但投資大，將來組網困難，局數據和用戶數據需要調整。二是在現有平臺的基礎上進行升級改造，使之同時支持2G/3G用戶及提供服務。這種方式投資少，符合網絡發展演進的思路，但改造工作量大，可能會對現網業務造成影響。 　　考慮到3G網絡建設初期用戶數量較少，對業務平臺容量要求較小，因此對于3G業務平臺的建設在原則上建議在提供與2G網絡中相同的數據業務時，盡量與2G網絡合用業務平臺，當現有業務平臺不能滿足3G業務需求時再考慮新建業務平臺；對于3G網絡支持的獨特業務需要新建業務平臺。 　　2、原有業務系統的平滑過渡 　　下面，針對現有的主要業務平臺分別提出網絡演進方案。 　　2.1短消息系統 　　目前短消息系統多采用分布式結構，在各個本地網都有短消息中心。由于短消息業務屬于基本業務，因此仍將同時為2G和3G用戶所使用。 　　對于短消息中心來說，由于信令網可以共用于2G和3G網絡，因此短消息系統從2G網絡過渡到3G網絡在協議以及信令方面沒有任何調整，短消息中心只需要針對局數據配置做相應調整，此外，3G核心網絡側配置到短消息中心的路由數據需新增3G用戶號碼段以及與短消息中心的對應關系，這樣就可以支持3G網絡的承載。 　　因此，對于短消息中心的建設，主要是增加系統容量來滿足用戶的需求。3G網絡增加的MSCServer通過No.7信令網直接接入現有的短消息中心，不同本地網短消息中心通過網內多對LSTP疏通信令消息，SMSC和ISMG接口保持不變。在建設中也可考慮將短消息在PS域上承載，通過無線分組業務信道下發業務。 　　采用上述建設方案網絡結構清晰，業務和承載相分離，既可節省投資，又可保持原有業務價值鏈的平滑過渡，無需SP多做額外的工作，符合目前各通信網絡平穩演進的建設思路。 　　2.2USSD業務 　　USSD（非結構化補充數據業務）是一種基于GSM網絡的新型交互式數據業務。它是在GSM的短消息系統技術基礎上推出的新業務。 　　目前已有的USSD系統一般與LSTP互聯，實現對用戶提供相關業務，用戶上行采用USSD消息，下行的菜單也采用USSD消息，而最終查詢信息采用短消息的形式下發。 　　USSD作為非結構化補充業務，在協議和信令方面不需要做任何調整（需要調整的主要是局數據配置、3G核心網絡側配置到USSD的路由數據，需新增3G用戶號碼段及與USSD的對應關系）和升級軟件，就可以支持3G網絡的承載。 　　2.3WAP網關 　　WAP協議規范的發展可分為WAP1.2.1協議、WAP2.0協議和開放移動聯盟（OMA）三個階段。在2G/2.5G網絡中，WAP用戶使用的協議主要是WAP1.2.1，僅有少量用戶使用WAP2.0。但在3G網絡中，由于不同終端廠商推出的3G手機在支持WAP協議棧方面有所側重，多數手機支持WAP 2.0協議，因此在3G時代將對使用WAP 2.0協議的用戶有所側重。 　　3G網絡建設之初業務量較少時，目前的WAP網關可以提供對3G手機的支持，除需考慮相關業務統計功能等問題外，無需做大的調整，但將來3GWAP業務量增加后有可能對WAP2.0邏輯網提供業務的整體能力提出新的要求，屆時將會引起WAP業務網的調整和容量擴充。WAP網關在PS域基本起到一個數據接入網關的作用，可以承載MMS、KJAVA、WAP瀏覽、E-mail、LCS等業務。如果要考慮對內容計費的支持，則對WAP網關的性能要求是較高的。 　　2.4MMS業務 　　彩信業務的發展為大多數運營商看好，在3G中有可能得到進一步發展。MMS在3G階段并未增加新特性，現網MMSC系統均同時支持2G和3G網絡用戶的承載。對于3G網絡，需要考慮的是系統內相關業務統計功能以及需要支持DRM（數字版權管理）特性等問題，無需對現有系統進行大的改造，所以可以使用原有設備，不需要升級軟件，MMSC組網結構將保持不變。 　　3、3G新業務平臺建設方案 　　由于3G網絡可提供更高的業務速率，因此未來數據業務平臺將多種多樣，能夠從各方面（如游戲、高精度定位、圖鈴下載、大額支付平臺、監控平臺等）滿足用戶的需求。 　　下面介紹幾種典型的業務平臺系統，它們被認為基本能夠在3G網絡下較好地提供新業務，其中除可視電話業務是3G網絡下的特有業務外，其他幾類均可在2.5G網絡開放。目前，各業務系統共同面臨的問題是相關標準和協議尚在修訂和完善之中，部分平臺還處于測試階段，終端的支持能力有限。 　　由于3G業務系統建設初期用戶較少，同時考慮到業務平臺建設對于網絡承載、數據維護等方面的需求，因此一般新建設的3G業務平臺會采用集中設置的方式。 　　3.1IM&PS 　　IM&PS業務是指用戶動態變化的、能被他人獲知的狀態信息，用戶的狀態可以被他人獲知，同時能夠獲知他人的狀態，具體包括個人和終端的可用性、通信參數、終端性能、當前的行為和位置信息。其系統結構如圖1所示。 　　圖1 IM&PS系統結構示意　　IM&PS系統通過不同接口實現內、外部通信：對內，IMPSServer及IMPSSAP之間通過基于內部協議的IF1接口（系統內部接口，是IMPSSAP和IMPS Server之間的通信接口，IMPS SAP和IMPS Server協同實現IMPS業務的核心功能）通信；對外，針對具體的通信對象，采用不同的接口協議通信。 　　為支持新建的IM&PS系統的運行，需要對現有網絡的營賬、計費、結算系統及數據業務管理平臺增加業務管理、計費等功能的支持。在業務量大的地區需要對WCDMA/GPRS網絡進行優化和擴容。 　　3.2PTT 　　PTT業務（又稱PoC業務）是數據域上的對講機業務，適用特殊行業（消防、酒店、出租車等行業）用戶和企業用戶（企業會議電話等業務）。其系統結構如圖2所示。 　　圖2 PTT系統結構示意　　IMS Core可提供IMS的CSCF（IMS框架中定義的功能網元）的主要功能，包括PoC用戶注冊、SIP（一項類似于HTTP的基于文本的協議）消息路由和點對點/群組的PoC呼叫控制。在PoC業務部署初期，IMSCore的功能可以集成在PoCServer中。 　　PoC Server由PoC控制器和PoC媒體分發器組成：PoC控制器負責處理來自PoC終端用戶的SIP消息，協商SDP參數等；PoC媒體分發器接收來自PoC控制器的媒體控制請求，根據媒體控制請求建立群組媒體轉發任務。 　　GLMS Server是群組列表管理服務器，功能包括：保持用戶數據和用戶鑒權信息；保持用戶的聯系列表和群組列表；允許終端通過HTTP/XML協議實現聯系列表和群組管理；允許用戶通過Web界面實現聯系列表和群組管理，為系統管理員提供開戶和用戶管理操作界面。 　　Presence Server/IM Server為用戶提供即時消息和呈現業務。該網絡結構符合IMS和OMAPoC標準框架。 　　PoC功能包括：支持群組通信（群組通話、群組消息）；在通話過程中可添加/刪除PoC用戶；對用戶的優先級、呼入/呼出等權限限制；通話過程中可查看其他用戶狀態（在線、下線、忙、暫時離開等狀態）等。 　　為支持新建的PTT系統的運行，需要對現有網絡的營賬、計費、結算系統增加計費等功能，而且需要對WCDMA/GPRS網絡進行優化和擴容。 　　3.3流媒體 　　流媒體技術是指支持多媒體數據流通過網絡從服務器向客戶端傳送、客戶端邊接收邊播放的技術。 　　流媒體技術具有實時性強、利于版權保護、不大量占用本地存儲空間等特點。該技術廣泛應用于多媒體點播、直播等。其系統結構如圖3所示。 　　圖3 流媒體系統結構示意　　組網時需要建設流媒體內容服務器、內容緩存分發服務器、用戶終端適配能力數據庫等。流媒體業務對用戶終端的要求主要有以下幾個方面： 　　●支持能力信息上報； 　　●支持接入帶寬設置（可選）； 　　●支持3GPP規定的編/解碼格式和文件格式； 　　●支持3GPP推薦的RTSP/RTP/RTCP傳輸機制，能夠進行播放、暫停、停止控制； 　　●能夠接收直播和點播方式。 　　3.4可視電話網關 　　可視電話是一種集圖像、語音、數據于一體的多媒體通信業務，可以實現人們面對面的溝通，用戶在通話的同時可以看到對方的圖像�？梢曤娫拰儆�3G特有業務，3GPP在PS上實現可視電話業務的方法與IP網相比不會有太大的差異。目前，PS上的多媒體業務并沒有實現，只是因為帶寬的穩定性以及無線網絡的QoS等問題不能得到很好的解決。在3G網絡，MSC都可支持可視電話業務并以3G-H.324M標準實現。 　　3G可視電話系統結構如圖4所示。 　　圖4 可視電話系統結構示意　　在3G網絡中，可視電話業務可分為3G移動用戶間和3G移動用戶與Internet、PSTN等網上的多媒體設備之間的可視電話業務兩種。對于3G網絡上3G-H.324M終端之間的可視電話業務，由3G網絡設備直接提供，其主要涉及的網元為發端MSC、收端HLR、收端MSC等。 　　在圖4中，3G可視電話業務如果需要和Internet/PSTN上的多媒體設備互聯，需要引入以下網元： 　　●VIG。指的是3G可視電話網關，用于實現3G手機和IP網絡可視終端、固定可視終端、ISDN/專線可視終端的互通。 　　●MCU。在IP網上的多點控制單元，實現多方的可視會議功能。 　　●TK。也稱網守，用于完成對端點接入網絡的控制和地址翻譯服務。 　　3.5高精度定位平臺 　　依據技術發展的趨勢，要求3G通信網絡支持3GPPTS23.171規定的位置業務操作方式。在WCDMA網絡中，為了實現定位業務需要在網絡側增加GMLC（位置服務網關）和SMLC（位置計算單元）兩個網絡實體：GMLC是WCDMA網絡中提供移動位置業務的核心實體，可以是單獨的物理設備，也可以集成在MSC中；SMLC功能是集成在RNC中的，由RNC對各種位置信息進行收集和計算，并把位置評估的結果通過Iu接口向MSC報告。 　　定位業務平臺與GSM/WCDMA網絡設備之間交互信息的承載可通過No.7信令網實現。由于信令網在2G、3G網絡中可以共用，因此為了實現對3G用戶的定位業務，需要新建的RNC、MSC、HLR、GMSC在軟件功能上支持3GPPTS23.171規定的定位業務操作方式；同時，也需要對LSP進行軟件升級，增加相應的業務處理和管理模塊，以便能夠從3GGMLC獲得位置信息，并以標準格式發送給相應的SP/CP。通用數據存放在通信運營商數據管理平臺，特性數據存放在定位業務平臺。 　　定位業務平臺組網結構如圖5所示。 　　圖5 定位業務平臺組網結構示意　　在WCDMA系統中，由于網絡承載能力的提高以及終端顯示的改進，位置業務信息將不局限于文本形式，圖像、文本、聲音以及媒體流等都可能成為信息載體，這不僅使信息提供更準確，而且還將吸引更多的用戶使用位置業務。 　　4、結束語 　　目前，運營商已在不同程度上擁有無線數據業務及相關管理平臺。部分運營商，原有的2.5G平臺已經有了大量的內容，如何將這些內容平滑移植到3G平臺上將是非常關鍵的。在3G平臺中，業務是由不同廠商開發的，每個系統均有可能有各自的用戶、計費和鑒權管理，那么如何將這些平臺集成起來，形成完整的、統一的平臺，具有統一的用戶模型、集成的流程、集成的業務管理，是在3G業務平臺建設規劃中必須要考慮的問題。 ----《通信世界》
