相關專題：
WiMAX，推進IEEE802.16商用進程
寬帶無線接入（BWA）是一個大家族。其中，MMDS（多點多信道分布式系統）、LMDS（本地多點分配接入系統）等技術和產品都獲得了一定范圍的應用。但是，由于各廠商提供的設備采用了私有協議，無法實現互連互通，從而加大了終端成本，大規模應用受到限制。
在這種背景下，在2001年4月份，由支持IEEE802.16標準的器件供應商、設備供應商和運營商共同成立一個非贏利性的WiMAX（World Interoperability for Microwave Access，全球微波接入互操作性）組織聯盟。該聯盟的主要職能是制訂一套基于IEEE 802.16、ETSI Hiper MAN標準的測試規范和認證體系，保證不同設備商開發的系統構件在經過認證以后具有良好的互操作性，從而推進基于IEEEI802.16的產品的廣泛應用，降低產品的研發和生產成本，運營商則可以根據自身的發展需求選擇供應商或網絡設備，取得商業成功。
表1給出了WiMAX產品與非標的LMDS、MMDS產品的比較。不難看出，基于IEEE802.16的WiMAX作為一種標準的無線接入技術，必將對未來的無線寬帶業務產生深遠影響。
IEEE802.16系列化標準，逐步提高接入性能
起初，IEEE 802.16標準主要是針對10-66GHz高頻段視距（LOS）環境而制定的無線城域網標準，并于2001年12月獲得批準。隨著無線接入技術的發展，IEEE 802.16逐漸擴展到各種傳播環境，包括視距、近視距和非視距，并形成系列標準。目前，我們所說的IEEE 802.16標準主要包括802.16a、802.16d、802.16e三個標準族。其中：802.16a于2003年批準，主要是為工作在2-11GHz頻段的非視距（NLOS）寬帶固定接入系統而設計的；802.16d于2004年第三季度批準，它是802.16a的增強型，業界又常將該標準稱作802.16-2004；802.16e是IEEE 802.16a/d的進一步延伸，它在現有的標準中增加了數據的移動性，預計在2005年四季度發布。后續系列，如802.16g、802.16f協議仍在討論進展中。
802.16系列標準是為在各種傳播環境中獲得最優性能而設計的，即使在鏈路狀況最差的情況下，也能提供可靠的性能。通過正交頻分復用（OFDM）技術可在2-40km的通信距離上支持高頻譜效率，理論上，802.16d在20MHz載波內速率最高可達75Mbit/s。結合先進的網絡網絡拓?fù)洌ňW(wǎng)狀網）和天線技術（智能天線、MIMO）還可進一步改善覆蓋，提高頻譜效率、容量、復用以及每射頻信道的平均/峰值吞吐量。
TCP/IP協議的特點之一是對信道的傳輸質量有較高的要求。無線寬帶接入技術面對日益增長的IP數據業務，必須適應TCP/IP協議對信道傳輸質量的要求。在WiMAX應用條件下，尤其是室外遠距離，無線信道的衰落現象非常顯著，在質量不穩定的無線信道上運用TCP/IP協議，其效率將十分低下。對此，WiMAX技術在鏈路層加入了ARQ機制，減少到達網絡層的信息差錯，提高系統的業務吞吐量。同時，WiMAX協議還提供實現自適應天線陣（AAS）、MIMO和空時編碼（STC）增強型天線技術的途徑，以應對NLOS造成的深衰落，從而提高WiMAX的無線數據傳輸?shù)男阅堋?br />
802.16-2004標準為運營商帶來可運營、可管理網絡的一個重要特點是QoS保證。802.16 MAC具有帶寬分配和QoS機制，支持不同的服務水平。協議的下行鏈路采用TDM數據流，上行鏈路采用TDMA，通過集中調度來支持對時延敏感的業務，如話音、視像業務。由于確保了無碰撞數據接入，MAC層改善了系統總吞吐量和帶寬效率，確保數據時延受到控制。
運營商可針對不同的業務種類進行優先級分類：UGS（Unsolicited Grant Service）業務適合于優先級很高的業務，如E1、VoIP；rtPS（real-time Polling Service）業務適合進行實時性要求高的Video業務；nrtPS（non real-time Polling Service）業務適合實時性要求不高的業務，如FTP；BE（Best Effort）則適合優先級較低的業務，如Web瀏覽、收發E-mail。
另外，在安全性方面，MAC層了提供了一個專用子層來實現認證、保密和加密等功能。
WiMAX應用場景全息
WiMAX可根據接入的移動性分為四個應用場景和發展階段：
�。�1）固定接入（IEEE 802.16d）：固定接入業務是WiMAX運營網絡中最基本的業務模型，它類似于固定DSL或電纜寬帶業務，不支持便攜式連接或切換。SS（Subscriber Station）可以選擇或者將連接改變到信號最佳的基站。在這個應用場景下，在IP連接建立之前首先要進行鑒權或授權。終端可以作成一個小盒子，包括室外型的ODU和天線，市場容量一般，規模商用時間大致在2006年。
�。�2）游牧式（IEEE 802.16d）：游牧式業務是固定接入方式發展的下一個階段，終端可從不同的接入點，接入到一個運營商的WiMAX網絡，它不支持不同基站之間的切換，這種應用可與固定接入同時提供。
�。�3）便攜式（IEEE 802.16e）：便攜式業務是游牧業務發展的下一個階段，它對步行速度具有有限的切換能力。當終端靜止時，這種應用模型與固定式業務和游牧業務相同。這種應用場景主要面向家庭接入或商務人士的市場定位，終端一般為放置在便攜機里的PCMCIA卡，市場容量較大，規模商用時間估計在2007年以后。
（4）全移動（IEEE 802.16e）：支持車速移動的無中斷應用場景，主要面向個人用戶市場，可實現漫游和切換，終端一般為PDA，市場容量很大，商用時間估計在2008甚至2009年以后。
IEEE 802.16d主要適用于中小型企業接入和無線傳輸環境，IEEE 802.16e主要適用于家庭接入和個人終端環境，支持?jǐn)?shù)據、語音和視頻等業務，可與2G/3G、WLL、WLAN、NGN等網絡混合組網。
WiMAX作為一種城域網接入手段，引入了多種技術來應對在建筑物阻擋情況下的非視距（ NLOS ）和阻擋視距（OLOS ）等傳播條件，實現非視距傳輸。當然，這種情形下，傳輸距離會受到影響。
推動WiMAX發展進程，華為率先推出產品
WA5700是由華為公司根據IEEE802.16-2004協議自主開發的WiMAX點對多點基站，它工作于LOS和NLOS環境下的3.5GHz頻段。WA5700可與相應的SS終端設備聯合起來，在各種環境中共同組網，滿足運營商的多種業務需求。
首先，WA5700與不同的SS終端設備共同組網，可廣泛用于解決最后一公里的接入問題，直接接入運營商已運營的移動網絡或固定網絡，滿足SOHO、SMB（Small to Medium sized Business）、SME（Small to Medium sized Enterprise）等環境的寬帶接入需求。另外，WA5700以及對應的SS設備還可與多種不同的網絡環境如2G、3G、WLAN、NGN、WLL共同組網，作為其網絡傳輸?shù)幕爻陶荆╞ackhaul）。
華為公司提供的多型號WiMAX設備（包括BS、SS）具有快速建網能力，特別適用于無法布線的傳輸環境。由于在基站與SS終端之間采用了開放的WiMAX空中接口，因此既可以單獨組網，也可與第三方的WiMAX設備聯合組網，滿足不同用戶的需求。
針對應用場景，華為全面推出WiMAX解決方案
企業接入

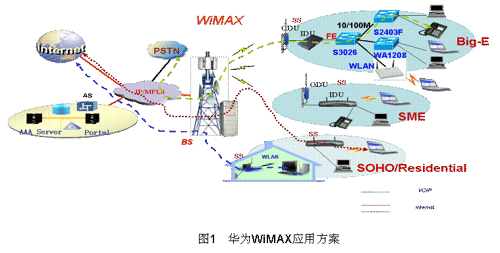

這種無線接入手段，可對布線困難的區域，提供快捷的低成本接入方式。如圖1所示，多樣化的WiMAX終端適應各類城域接入的需求，如中小企業、SOHO和高端家庭用戶。WiMAX設備可通過標準的SNMP接口接入華為網管系統（N2000/M2000），重用現網已有的認證和記費系統。
基站傳輸
WiMAX技術可以為移動基站、WLAN AP等設備提供E1/T1和IP雙通道無線傳輸，遠端接口容量為1-2個E1/T1。通過采用OFDM技術，WiMAX提高了非視距傳輸能力，并改善了覆蓋特性。

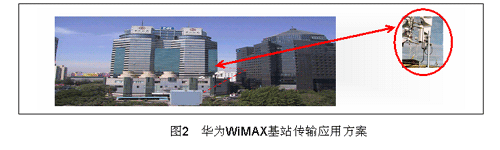

圖2為華為WiMAX基站傳輸解決方案，WiMAX系統可以提供E1/T1和IP傳輸接口。對于語音等實時性強的業務建議選擇E1線路，對于數據等業務則建議選擇IP線路，這樣既可保證業務性能又能節省帶寬，同時也適應基站系統IP化的發展趨勢。
另外，華為WiMAX傳輸解決方案還可充分利用現有的網絡資源，WiMAX設備可與基站設備共站址、共電源，甚至還可內置到室外型基站內。設備可由華為基站系統的iM2000網管系統管理，實現網管統一化，提高網絡的維護性能。
混合組網
2G/3G網絡提供廣覆蓋的話音和移動速數據業務；WiMAX為企業和商業用戶提供固定或便攜式高速數據業務，同樣也可為移動運營商提供企業接入手段；WLAN實現熱點覆蓋。不同的網絡技術覆蓋相應的區域和用戶群，通過這種混合網絡，各種技術既各自發揮所長，又相互補充，為2G/3G用戶提供更全面的服務。
WiMAX設備可通過標準的SNMP接口接入華為網管系統（M2000），重用運營商原有的認證和記費系統。在未來，WiMAX還將共享移動核心網PDSN、GGSN、AAA和HA等網元設備。
