關鍵詞：無線通信；GPS；信令；數據傳輸
在鐵路鋪架施工過程中，鋪軌作業、工程運輸、道床穩定、上渣、以及其他專業施工任何一個環節稍有疏漏就會造成巨大經濟損失甚至造成不可挽回的后果。由于受現場施工設備、人員認識角度及技術水平等方面的限制，難免出現錯誤判斷而造成指揮操作不當。因此基地調度人員需要及時掌握現場動態，制定出相應的行車計劃指導現場施工。對于地形復雜的高山、交通不便的沙漠施工區，調度信息的傳遞和實時再現顯得尤為重要和迫切。
無線通信發展至今，在現代通信領域中已經成為一種重要通信手段。由于無線通信系統投資低、建設快，設備可重復使用等特點，被廣泛地應用到航海、氣象、鐵路、公路、水力、電力、林業、石油、軍事等各個行業。GPS具有功能多、精度高、覆蓋面廣、應用成功范例多等特點，已經在全球得到廣泛應用，有關資料表明GPS的民用占有量達到75%，全世界不完全統計已有300多萬個民用接收機在使用，并在不斷增加。將無線通信和GPS定位技術相結合應用于鐵路鋪架工程中，在遂渝鐵路 進行了有益的探索，國內尚屬首次。
1概述
遂渝鐵路處于川東丘陵地區，設計里程144.273 km，橋遂總長占全線的2/3，橋隧多、能見度差、工期緊、任務量大。在鋪架沿線有大量不同種類的行駛車輛和作業車擁入在一個閉塞區間。對機車進行作業管理，內容包括機車行走路線、速度、停車位置、車輛和車廂類型、牽引方式（相對車輛是推還是拉）和牽引數量等，使行車安全和機車調度成為鋪架工程最重要、最緊迫、急需解決的問題。
為了保證鋪軌工程的行車安全，加快工程進度，我們?cè)谒煊彖F路全線建立一個用于鋪架工程的無線通信網絡，同時應用GPS和計算機網絡技術，在調度中心及時、準確、直觀地顯示機車的位置，沿線運行實時監控。通信網絡經過調試、運行，整體性能穩定、可靠，為高效、安全的施工建設提供了可靠的保障，并多次得到業主好評。
2應用案例
系統方案主要解決遂渝鋪架基地調度中心對沿線各站和機車的調度通信，監測行駛車輛的 運行狀態。分為調度通信和GPS定位2個子系統。整個系統包括1個調度中心、10個固定站（前方指揮車）和8輛移動機車。其中，調度中心設在鋪架基地調度室，固定站分別設在沿線各個車站。
2.1系統的主要功能及特點
�。�1）系統可實現鋪架工程調度、行車調度和站間閉塞調度功能。
�。�2）建立在無線通信網基礎上的GPS定位功能。
�。�3）調度室監視和控制線路上各種運行車輛的安全運行，顯示屏直觀顯示機車的運行狀態。包括車號、車次、告警狀態、里程等信息。
�。�4）協助行車調度員完成指揮鋪軌、卸渣作業中的車輛運行指揮和作業位置確定工作，具有車輛行駛中的聲響告警功能。
�。�5）軟件功能強，用戶界面簡潔、明了、實用。采用鐵路行車的專用語句，通俗易懂。
�。�6）自動產生操作和告警記錄，存入主、備計算機，永久保留。

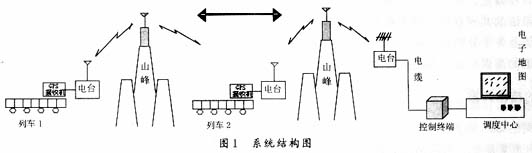

2.2系統結構
無線通信傳播條件很復雜，而且主要靠多徑反射傳播，所以有時信號深衰落達20 dB，這就要求信令系統有較高的可靠性。由于當?shù)氐匦沃饕獮榍鹆�，�?duì)電磁波的傳輸造成了嚴重的衰落。為使無線電通信網能夠覆蓋到全區間7個車站和沿線90%以上區域，充分提高通信效率，使調度信息和GPS數據傳輸快捷可靠，設2個一次中轉站和1個二次中轉站構成主干通信網。通信網服務區分為3個小區，在每個小區中設1個基站，基站通過無線接力，移動機車可自動越區轉接。
一次中轉站設在遂寧和北培，二次中轉站設在潼南，3個中轉站均由太陽能電源供電，全網實現全自動轉接，無人值守。調度中心和沿線各車站設基地臺，機車配置車載臺，從而實現基地到各機車之間的通信聯絡。各機車上安裝GPS 控制終端（包括GPS接收機、電臺、控制器），經主干通信網，實時地將定位信息傳到基地調度中心，顯示在電子地圖上。
無線通信系統采用450 MHz超短波，分話音通信和數字通信2個通道，各自獨立工作，互不 影響。傳輸制式為異頻單工。
調度中心為2臺互連的工控機，RS232連接控制終端和電臺，由電臺完成整個系 統的通訊工作。在系統軟件支持下，按臺號對沿線各機車進行輪詢，將數據信息存入數據庫 。輪詢周期可以設定，如果通道出錯或有告警狀態出現，中心會發出報警，直到機車確認后 報警結束。
為了保證通信質量，滿足鋪架施工中的實際需求，通信網中的主要設備選用性價比 高的產品。中轉臺選日本泰和公司專業的KG510，該中轉臺達到專業級水準，頻率穩定度高，性能超群，并具有自動檢測及故障告警功能。屬臺選用日本建伍公司的優質基地臺。
通信網中轉站均為高山中轉站，站房在山頂修建，天線架設高度一般為10 m，并有避雷接地裝置。中轉站使用全向高增益天線，固定或移動機車使用吸盤天線。
2.3頻率的選擇
在無線通信網中，工作頻率是影響通信穩定的重要因素，為了統一管理和分配，使用鐵道部無委分配給臨時通信的頻點（450 M高端）。另外，施工區干擾較大，如高頻電焊、火花干擾等，這些干擾頻譜寬、強度大小不等，因此在網絡中加用數字信令，在信噪比較差的條件下，仍能正常工作。
3應用及推廣前景
該系統的應用及前景在鐵路鋪架工作、調度管理等方面將會十分廣闊：
(1)采用無線通信技術、GPS技術、計算機網絡技術，可以實現機車運行數據的實時動態再現，改變鋪架施工單位的面貌，提高企業的現代化、信息化水平及管理能力。
(2)通過無線調度和對實時遠程傳輸數據的分析，調度室能夠了解現場動態，監控沿線機車，發現事故隱患，采取及時有效的措施，合理安排工程進度和行車計劃。
(3)傳統的無線電通信網僅實現了話音通信，而該通信網實現了遠距離的無線電數據傳 輸，利用計算機面向調度和通過全新的調度管理手段，大大提高了工作效率，降低了生產成本。
無線通信和GPS技術的結合是鐵路鋪架企業在施工建設中開拓性的嘗試，在提高施工水平、完善管理方式、增強行車安全等方面起到了比較好的作用。隨著無線通信事業的發展和數字系統的日益成熟和完善，今后的發展趨勢不是單一的通話，也不是單一的數據網，而是話音﹑數據、圖像、信息兼容的綜合網絡。
