在學習單片機和進行單片機產品開發過程中，我們通常使用仿真器作為調試程序的有力工具。但仿真器價格昂貴，對于初學者和一般個人開發人員很難承受。為此，我們選用了帶ISP 功能的AT89S51/52 系列單片機，不需要仿真器也能很輕易地完成系統調試和開發。所謂ISP，即In SystemProgrammerable 在線系統可編程。也就是說，單片機可在系統應用板上進行擦除和編程，然后立即運行。AT89S51/52 系列單片機的內部程序存儲器采用Flash 存儲器，可以反復擦寫1000 次以上。
一、電路構成
具有ISP 下載與串口通訊功能的下載線的電路如圖1 所示。該下載線成本低廉，元件易得，既可完成在線系統擦除與編程，又可以作為單片機與PC機的串口通訊接口，進行PC 機串口產品的開發。
圖1 具有ISP下載與串口通訊功能的下載線的電路
本電路中的核心元件是MAX232，起到PC 機的串口EIA 電平與單片機系統板的TTL 電平之間的電平轉換作用，其內部有兩套共四路獨立的電平轉換電路。而單片機編程腳為⑥~⑨腳，其中⑨腳為復位腳，⑥~⑧腳為通訊腳；單片機串口通訊腳為⑩、腳。這樣需要轉換電平的信號有五路，為此，我們增加了一個雙刀雙擲撥動開關作為“ISP 下載”和“串口收發”切換開關。另外，在使用“ISP 下載”功能時，⑨腳必須是高電平+ 5V，而在單片機運行時，⑨腳應為低電平，所以我們在制作單片機系統板時必須要有手動復位電路。在使用“ISP 下載”功能時，需要一直按下手動復位鍵，編程結束后，只要釋放手動復位鍵，程序便立即運行，如圖2 所示。

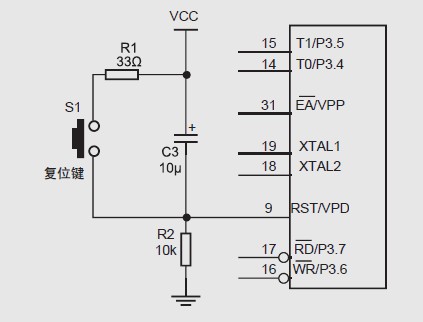

圖2 復位電路
這樣，有了具有ISP 下載與串口通訊功能的下載線，我們在制作電路時只要安裝一個7 針的插座，就可以調試和反復擦寫程序了，同時也可以實現單片機與PC 機串口通訊的產品開發。
二、串口下載線擦除和下載程序的使用方法
這里，我們以下載軟件“電子在線ISP 編程器v2.0”為例說明串口下載線擦除和下載程序的使用方法。
連接好下載線和單片機目標板，目標板加上+5V 電源。啟動電子在線ISP 編程器v2.0 軟件，如圖3 所示。

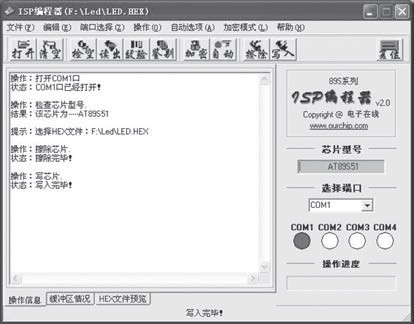

圖3 電子在線ISP編程器v2.0界面
首先選擇串行端口，根據下載線實際連接的端口進行設置（如本例選擇COM1）：
�。�1）點擊“鑒別”按鈕，檢查單片機型號，并驗證線路是否通暢；（2）點擊“打開”按鈕，載入電腦中預先編譯好的HEX 文件；（3）點擊“擦除”按鈕，將單片機程序存儲器中原有內容擦除；（4）點擊“寫入”按鈕，將打開的文件下載到單片機程序存儲器中。
也可以設置好自動選項后，點擊“自動”按鈕完成程序的擦除和寫入。
三、幾點說明
�。�1） 配用軟件可在網絡上免費下載，自行搜索相關資源。
（2） 在使用本下載的“ISP 下載”功能時，一定要始終按下手動復位鍵，保證復位腳⑨保持編程所需的高電平。
�。�3） 如果只想制作具有ISP 下載功能的下載線，只需對電路略加修改即可；同樣如果想制作和開發單片機與PC 機通訊的產品，可以將本電路的串口通訊功能部分直接加到單片機系統板上。
�。�4）本文所述編程器只適用于Atmel 公司的AT89S51 和AT89S52 單片機。
