基于電話網絡的多路無線防盜報警系統

　　隨著人們生活與生產水平的不斷提高和財產安全意識的加強，人們對家居、倉庫等場所的防盜報警需求日益增加。傳統的報警器存在一定局限性，例如只能在本地發出報警聲，無法通知主人或小區保安以及甄別盜情區域，作用有限；探測器采用有線方式傳輸信號或供電，安裝不便。為此，文中采用無線射頻和電話網絡通信技術，實現了一種具有多路探測器、以無線方式連接、能甄別盜情區域、可自動撥打預設電話報警且使用方便的防盜報警系統，給出了系統主要軟硬件的詳細設計方案。

　　1總體設計

　　系統由多個探測器和主機構成。如圖1所示。探測器由熱釋電紅外探測模塊和帶編碼無線發射模塊組成。探測器通過熱釋電紅外探測模塊探測入侵者，在探測到入侵者后通過無線模塊發送位置編碼給主機。主機包括單片機控制器、無線接收模塊、語音模塊、電話模塊、LCD顯示屏和按鍵，可安裝于固定位置。主機通過無線接收模塊接收探測器發出的位置編碼信號以甄別盜情區域。在收到盜情后，主機通過電話網絡撥打預設電話，電話接通后播放預先錄制的報警語音信息如住戶地址、盜情區域等，完成報警。用戶通過主機的人機接口，可預設報警電話號碼和錄制報警語音，并可進行撤防和布防控制。

圖1系統總體結構圖

　　2系統硬件設計

　　2.1探測器及無線接收模塊

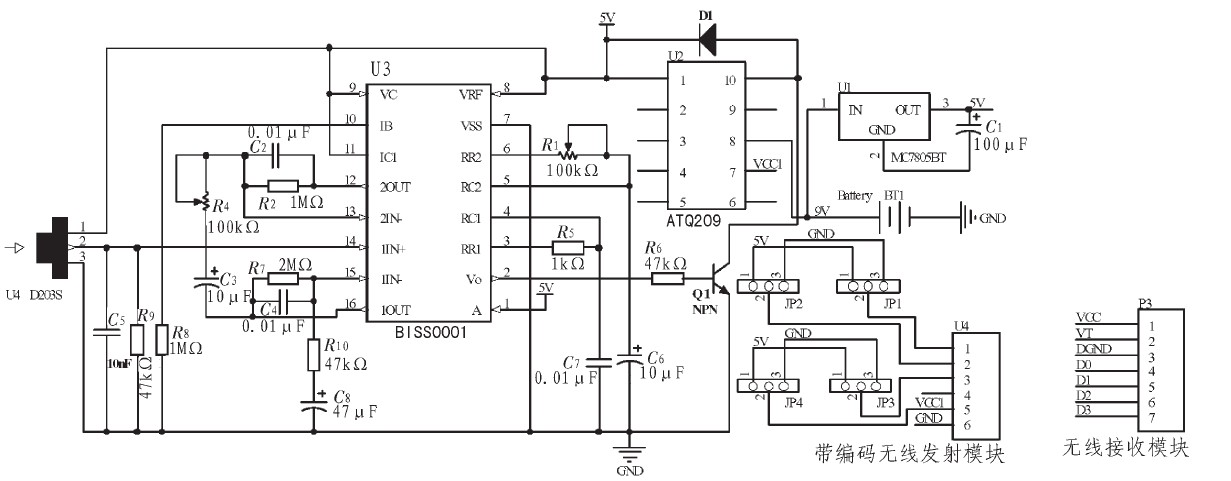

　　探測器及無線接收模塊電路如圖2所示。熱釋電紅外線傳感器D203S吸收入侵者人體發出的紅外線并轉換成電信號，由2腳輸出到紅外傳感信號處理器BISS0001.BISS0001內部包含2級運放、雙向鑒幅器、延遲時間定時器和狀態控制器。紅外傳感信號首先經2級運放放大，再經雙向鑒幅器鑒幅產生觸發脈沖，觸發延遲時間定時器工作，狀態控制器使輸出Vo（2腳）在延遲時間內輸出高電平。當Vo為高電平時Q1導通，繼電器模塊ATQ209的1腳和10腳間有電流通過，使7腳和8腳吸合導通，7腳獲得9V電池電壓并供給無線發射模塊的供電端5腳，使其上電工作。無線發射模塊的1-4腳為數據輸入端，輸入數據通過跳線JP1-JP4配置，作為探測器的位鼴編碼。無線發射模塊內部包含編碼調制芯片PT2262和315MHz高頻發射電路，當其上電工作后將位置編碼調制成高頻信號后發射。無線接收模塊內部包含超外差接收電路和解碼芯片PT2272，可接收無線發射模塊發射的高頻信號并解調出位置編碼，從4-7腳輸出。

圖2探測器及無線接收模塊電路

　　2.2中央控制器89C51

　　系統選用89C51單片機作為主機中央控制器，電路如圖3所示。P0口連接數據總線，用于單片機與LCD、電話模塊、鍵盤之間傳輸數據，數據傳輸分時進行。P1.0-P1.3連接鍵盤（圖4），產生鍵盤掃描信號。P1.4-P1.7連接無線接收模塊（圖2）數據端，用于讀取探測器位置編碼。P2.0-P2.2連接LCD（圖4）的讀寫控制引腳，P2.3-P2.6連接電話模塊中DTMF收發芯片MT8880（圖6）的讀寫控制引腳。P2.7連接電話接口模塊PH8810（圖7），實現摘掛機控制。P3.4連接MT8880的IRQ/CP引腳，用于檢測電話呼叫過程中的信號音。P3.5-P3.7連接語音芯片ISD4002（圖5）的串行接口，實現單片機對語音芯片的操作。

圖3中央控制器電路
