基于TInyOS的CC2430定位方案

　　1 CC2430芯片介紹

　　CC2430芯片是TI/Chipcon公司生產的真正意義上的片上系統（SOC）級解決方案，它集增強型工業標準8051核心、優秀的射頻芯片CC24 20、強大的外圍資源于一體。集成的外設資源主要有DMA、定時/計數器、看門狗定時器、AES-128協處理器、8通道8~14位ADC、USART、休眠模式定時器、復位電路及21個可編程I/O,支持IEEE802.15.4和ZigBee協議。

　　CC2430芯片具有性能高、功耗低、接收靈敏度高、抗干擾性強、硬件CSMA/CA支持、數字化RSSI/LQI支持、DMA支持等特點，支持無線數據傳輸率高達250 kbps.

　　2 TinyOS系統與nesC語言

　　由于無線傳感器網絡的特殊性，需要操作系統能夠高效地使用傳感器節點的有限內存、低功耗處理器、多樣傳感器、有限的電源，并且能對各種特定應用提供最大的支持。

　　基于此，UC Berkeley研究人員專為嵌入式無線傳感器網絡開發出TinyOS系統，目前已經成為無線傳感器網絡領域事實上的標準平臺。  TinyOS系統具有組件化編程、事件驅動模式、輕量級線程技術、主動消息通信技術等特點。TinyOS采用組件架構方式，快速實現各種應用，組件包括網絡協議、分布式服務、傳感器驅動以及數據獲取工具等，一個完整的應用系統通過組合不同的組件來實現。采用事件驅動的運行模型，可以處理高并發性的事件，并實現節能。

　　TinyOS應用程序通常由頂層配件、核心處理模塊和其它組件構成。每個應用程序有且僅有一個頂層配件，組件間通過接口進行連接通信，下層組件提供接口，通過provideinterface interfaceName來聲明，上層組件使用接口，通過useinterface interfaceName來聲明。接口提供兩類函數，分別是命令（command）函數與事件函數，上層組件向下層組件發出命令，啟動下層組件的功能：下層組件完成相應的功能后向上層組件報告事件。應用程序總體框架如圖1所示。

　　TinyOS系統本身以及應用程序都是采用nesC語言編寫，nesC語言是對C語言的擴展，具有類似于C語言的語法，但支持TinyOS的并發模型，同時具有組件化機制，能夠與其他組件連接在一起從而形成一個魯棒性很好的嵌入式系統。nesC語言把組件化/模塊化的編程思想和基于事件驅動的執行模型緊密結合起來。應用nesC語言能夠更快速方便地編寫基于TinyOS的應用程序。

　　3 RSSI定位原理

　　RSSI全稱Received Signal Strength Indicator（接收信號強度指示），是一種基于距離的定位算法。RSSI原理是已知發射節點的發射信號強度，接收節點根據接收信號的強度，計算出信號在傳播過程中的損耗，利用理論和經驗?zāi)Ｐ蛯�傳輸損耗轉化為距離，再根據接收節點的已知位置利用三邊測量法計算出發射節點的位置。由于該方法不需要額外的硬件設備，是一種低功耗廉價的測距技術，因此在很多項目中得到了廣泛的應用。

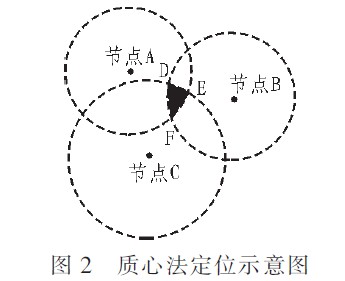

　　本文在RSSI定位基礎上使用質心算法提高定位精度，如圖2所示，最后求得的盲節點坐標為點D、E和F組成的三角形的質心。

　　4 定位算法在TinyOS中的實現

　　根據RSSI測距原理，要確定盲節點的位置，至少需要三個錨節點（已知位置的接收節點），并需要一個匯聚節點來傳輸各錨節點的RSSI寄存器值到PC機，最終通過串口調試助手來顯示結果并進一步定位盲節點坐標。下面分別介紹移動盲節點、靜態錨節點以及匯聚節點的實現流程。

　　4.1 盲節點

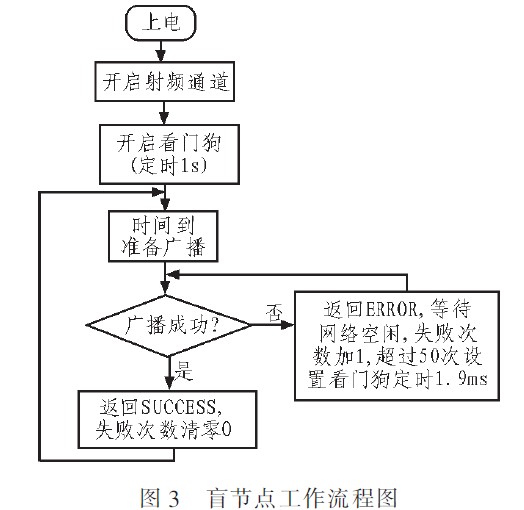

　　盲節點的主要任務是向所有錨節點廣播信息，具體的流程如圖3所示。
