移動通信網訊,為了提高監控力度,對道路沿線的路況、氣候條件等了解更加清楚,勢必要加大監控密度,在沿線每一公里處增加監控點成為目前高速公路監控建設的新要求。
n 模式1 點對點光端機組網
傳統監控一般采用點對點光端機組網模式,該模式邏輯上是星型結構;但為每個邏輯點單獨鋪設光纜造成極大的資源浪費,光纖利用率低,嚴重影響視頻監控的廣泛部署。
圖1 道路監控傳統星型組網
n 模式2 接力總線級聯數字視頻光端機組網
圖2 接力總線級聯數字視頻光端機組網
由于是接力模式,因此在不帶光開關保護的情況下,某一個節點斷電會影響下一節點對中心的通訊。該模式最大可支持16個總線節點數,每個節點只支持一路視頻源上傳;技術上可以做到前端機互換,實際操作中,為了增加鏈路可靠性,必須采用光保護開關,而光保護開關是廠家按(光鏈路)訂單生產,備件的不可互換性嚴重影響制約了接力總線級聯光端機的發展。
n 模式3 光纖自愈環方案

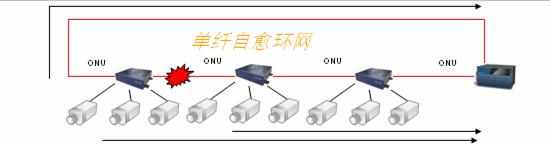

圖3 光纖自愈環方案
