OPWILL測試方案助力中國移動網絡快速發展

中國移動通信網絡現狀

隨著移動互聯網，IMS，LTE等業務的蓬勃發展，大量視頻和數據IP業務的不斷涌現，使得中國移動基于SDH/MSTP的城域傳送網面臨巨大挑戰。傳統的SDH/MSTP城域傳送網主要承載以小顆粒TDM業務為主的2G基站和少量集團客戶業務，具有缺乏集團客戶和家庭業務，城域數據網規模較小等缺點。

業務IP化和大顆�；�，導致城域網將由主要承載現有E1/STM-1(2M/155M速率)TDM業務逐漸轉向承載FE/GE(10M/100M/1000M速率)IP業務。城域網技術需要由現有“以TDM電路交換為內核”向“以IP分組交換為內核”演進。

3G和全業務競爭，導致城域網不僅承載2G/3G語音和數據業務，還需承載集團客戶和家庭業務。城域網需要擴大規模并考慮多業務統一承載。對于基站和高價值集團客戶等高價值業務和普通集團客戶以及家庭寬帶等低價值業務，需要合理選擇組網技術。增強對于大規模數據業務的控制和管理。

TD-SCDMA以及LTE空口精確時鐘和時間同步需求，導致城域網需要提供更高精度的同步信號傳送能力。改造現有MSTP/SDH網絡成本較高，所以新建分組化城域網應考慮1588v2等同步功能。

中國移動通信基于2009年的網絡現狀以及未來2G/3G/4G 長期共存、3G建設和IP化改造、3G網絡向LTE演進等多種需求下選擇了PTN分組傳送網和OTN光傳送承載網的建設。因為PTN 技術融合了傳輸網的可靠性與數據網的靈活性，在擁有全面電信級特性和強大管理能力的同時，又繼承了良好的可擴展性，并具備高效的統計復用能力，能適應高價值分組業務的承載要求。

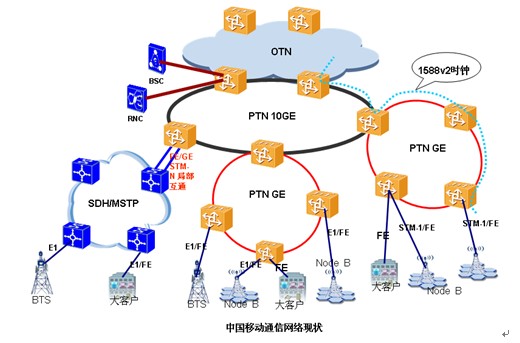

目前，PTN已廣泛應用于中國移動的3G基站數據業務無線回傳，結合中國移動原有SDH/MSTP傳送網，使得中國移動接入層網絡將長期如下圖狀況：TDM業務數量減少，PTN規模應用，MSTP與PTN局部混合組網。

中國移動通信網絡現狀的測試技術要求

中國移動通信網絡的傳統SDH/MSTP網絡的維護、故障檢測以及PTN和OTN網絡的安裝、開通、運營和管理維護提出全新和全面的網絡測試維護需求。根據這些網絡狀況，中國移動需要多業務承載的QoS保障技術，電信級的OAM操作管理維護功能和完善的保護機制，IEEE1588v2精密時鐘同步協議，OTN光承載和IPv6的演進，以及光纖網絡的大規模建設。

首先，PTN強大的PWE3技術能夠封裝TDM,ATM以及Ethernet等多種業務，而且PTN擁有流量分類、流量監控，優先級標記、流量整形，擁塞控制和隊列調度的QoS機制。QoS（Quality of Service）服務質量，是網絡的一種安全機制，是用來解決網絡延遲和阻塞等問題的一種技術。QoS的關鍵指標主要包括：吞吐量、時延、時延變化(包括抖動和漂移)和丟包。根據應用和服務類型，在服務水平協議（SLA）中，規定了承諾信息速率CIR、超額信息速率EIR、突發信息流BIR等概念，承諾的信息速率CIR是必須給予保證的，對于超額信息EIR以及突發信息BIR會有所限制。

其次，PTN的OAM功能能夠提供對業務分層次的全方面的監控和管理，憑借強大的OAM，PTN可以提供快速便捷的網絡故障定位和排除，可維護性強大。同時PTN提供了完善的保護模式：線性、環網、雙環雙節點、SD信號劣化保護，具備50ms電信級保護倒換能力。PTN網絡的OAM功能包括PTN網絡內的OAM機制、PTN網絡業務層OAM機制以及接入鏈路層的OAM機制等。PTN網絡內的OAM分為告警相關的OAM、性能相關的OAM和其他OAM三大類。其中，主動OAM是指周期性連續實施的OAM操作，主動上報故障和誤碼性能的檢測結果。按需OAM指人工發起的有限次數的OAM操作，通常用于故障的診斷和定位。OAM功能主要用于對監控PTN設備的運行狀態，檢測PTN設備各項性能指標，一旦PTN設備或者PTN網絡鏈路發送故障，通過OAM查詢相應報文可以快速對故障進行定位。

第三，TD-SCDMA/LTE采用同步基站技術，需要同時具有頻率和時鐘相位同步，目前主要采用基站GPS解決。但是GPS具有環境要求苛刻，選址需求高、安裝維護耗費人力物力、戰爭等特殊情況下對TD-SCDMA整網運行帶來安全隱患等缺陷。IEEE 1588v2有效解決了GPS的這些問題，是TD-SCDMA/LTE網絡的關鍵技術之一。IEEE 1588v2既可以基于1588v2的時間戳以基于分組的時間傳送(TOP)方式單向傳遞頻率，也可使用IEEE 1588v2的協議實現時間同步。PTN時間同步主要有兩種方式：BC（邊界時鐘）和TC（透明時鐘）。目前時鐘同步測試方面的主要挑戰是要求儀表能夠進行1588（PTP）協議一致性、性能和互通性測試，提供納秒級的測試精度，支持外部BITS或GPS時鐘源。

第四，OTN技術為干線設備40GE以及平滑向100GE提供了超級引擎。OTN通過對業務和線路側信號的標準作業，實現了對管道和業務的解耦，極大地簡化了波分網絡的業務邏輯。OTN實現了線路容量的靈活配置、多業務的靈活接入和調度，并提供完備的保護，從而實現100G大管道的精細運營，實現了100G網絡可控可管可運營，為PTN分組傳送網的組建提供了強大的光承載。傳統網絡SDH/MSTP運行當中的維護和光網絡OTN安裝、開通、運營、管理維護的整個生命周期需要誤碼測試、開銷及維護信號測試、光接口測試、FEC性能測試、OTN設備功能測試、保護倒換測試等。

最后，隨著IPv4地址池的耗盡，中國移動的PTN網絡支持具有更大的地址空間，使用更小的路由表和具有更高安全性的IPv6。并且伴隨著PTN網絡和OTN網絡的大規模建設，光纖需求大幅上漲。這就需要大量的光纖光纜工程的施工、維護及驗收工作中和網絡運行階段故障的排查設備。

中國移動通信OPWILL網絡測試解決方案

針對中國移動這一系列PTN網絡建設所形成的新型PTN規模應用，SDH/MSTP，PTN和OTN網絡長期共存的現狀，OPWILL針對中國移動通信的網絡現狀推出全系列網絡測試解決方案。

OPWILL的解決方案是模塊化設計，所有測試模塊可以在OTP6200 和OTP6800 二個平臺上互換。OTP6200支持2個槽位，OTP6800可選支持4個或8個槽位。OTM2500 系列是OTN/SDH/MSTP模塊，在功能上有較強的擴展性。該模塊支持從155Mbps到2.5Gbps/10Gbps/43Gbps的OTN/SDH/MSTP測試，支持從1.5Mbps到140Mbps的PDH測試。同時，OTM2500可提供不同的配置以滿足不同客戶的測試需求，既能滿足傳統SDH/MSTP網絡的測試要求，也能滿足OTN光承載網絡的測試要求。OPWILL是目前國內唯一能夠提供完整43G OTN/SDH/MSTP測試方案的廠家。

OPWILL的PTN測試方案包括模塊化產品和手持式產品，多樣化的產品形態能夠更好的滿足中國移動等客戶的需求。模塊化產品OTM2602-12/OTP2601-12可用于OTP6200和OTP6800平臺，OTM2602-12同時支持2個千兆光和電以太網接口,OTM2601-12支持1個10G光以太網接口，可實現全面而精準的PTN測試。手持式PTN測試產品OTP6126-12輕便小巧，更加適合戶外應用。OPWILL的PTN測試儀表均通過國家權威機構泰爾實驗室的認證，全面支持IPv6測試，提供了端到端的QoS驗證；依據RFC2544提供吞吐量，背靠背，時延和幀丟失的測量；依據RFC3393提供數據包抖動測量，用以鑒定PTN網絡傳輸延遲靈敏信息流的能力；生成和分析高達512個流，是開通和維護PTN網絡服務的完美之選；同時OPWILL PTN測試儀表在是國內率先支持Y.1564測試的產品，提供網絡配置測試和服務性能測試。OPWILL PTN測試儀表提供全面的IEEE802.1ag、IEEE802.3ah和Y.1731標準的OAM測試功能。包括故障管理測試的CCM，AIS，RDI，LB，LT，LCK，CSF，TST；性能測試的LM，DM和PTN的保護倒換功能APS的測試。OPWILL PTN測試儀表支持1588v2測試解決方案�？梢蕴峁�2.5ns的內部時鐘精度，支持1588v2協議仿真，可以完成協議一致性、性能和互通性測試；內置GPS天線，自動搜星、精確測試，可有效降低用戶運營成本，提高開局效率。

OPWILL OTDR產品也包括模塊化和手持式產品。模塊化產品OTM2300和手持式產品OTP6123-12，經過泰爾認證的指標，動態范圍高達45dB，波長跨度從850nm（MMF）到1650nm（SMF）。只有0.8m的事件盲區使得此儀表成為城域網、接入網/FTTx和LAN網絡的最佳選擇，可以提供更加全面的光纖測試功能和更加精確的測試數據，協助網絡專家輕松實現光纖網絡的開通、運營和維護。目前，OPWILL的OTDR產品指標已經達到了國際領先水平。

OPWILL面向中國移動網絡可提供完整的解決方案和全系列測試產品。從2010年到2012年，OPWILL全線測試儀表陸續入圍中國移動集采，包括OTP6126手持式以太網測試儀、 OTN/SDH/MSTP傳輸測試儀、千兆/萬兆PTN分析儀、手持式OTDR測試儀等等。移動集團各地市分公司陸續采購并使用我公司測試儀表，長期以來儀表使用情況良好、性能穩定、方便易用，OPWILL品牌得到中國移動的肯定，并不斷增加訂單、擴大采購規模。

OPWILL的 OTN、OTN/PTN、10GE等多項產品均填補了國內空白，并達到國際先進水平。我們會持續關注移動網絡的發展和建設情況，不斷開發適合移動網絡的測試儀表，針對移動網絡提供更加完整和全面的測試產品和解決方案。
