LTE系統覆蓋增強技術階段性引入的考量[圖]

0 前言

3GPP為了打造新一代無線通信系統，超越2G/3G系統的無線接入能力，全面支撐高性能數據業務，提出了LTE長期演進計劃。2008年3GPP從R8版本正式開始了LTE的標準化工作，目前已經進入到了R12版本標準的制定工作。LTE協議定義了1.4、3、5、10和20 MHz等帶寬配置，20 MHz的無線帶寬支持下行100 Mbit/s、上行50 Mbit/s的傳輸速率（基于CAT3終端）。目前，LTE的產業鏈從網絡設備到終端設備，已經成熟并實現商用，國內移動通信運營商也正在積極進行LTE技術試驗。

由于站址資源稀缺，增添新的站點存在諸多困難，理想的站址位置選擇幾乎不可實現，因此，對比LTE系統與2G/3G系統的覆蓋能力，研究其共站址建設的可行性，從而提高站址資源利用率，是運營商提高建網效率、降低建設成本的關鍵，也是不得不考慮的一個重要課題。

本文首先基于標準業務，由鏈路預算對比了GSM 900M、DCS 1800M、UMTS 2100M、LTE 1800M和LTE 2100M的覆蓋能力，然后根據仿真給出了IRC、MIMO、ICIC（Inter Cell Interference Coordination）以及TTI Bundling等覆蓋增強技術的適用場景、性能增益和局限性，最后結合各種技術的增益，以提升用戶感受和上下行覆蓋平衡為出發點，給出了覆蓋增強技術的階段性引入建議。

1 LTE與2G/3G共站址的可行性

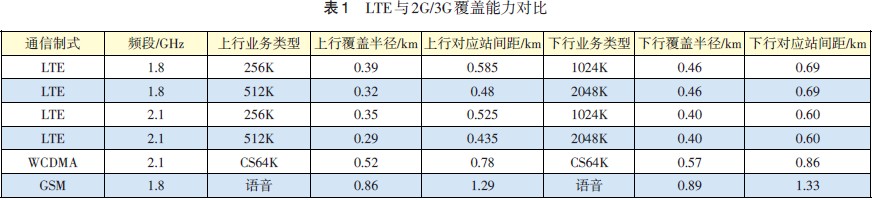

針對2G/3G網絡承載的業務特點和網絡規劃的標準，選取語音業務和視頻電話業務（CS64K）分別作為GSM、 WCDMA系統與LTE系統覆蓋能力比較的基準業務。根據LTE系統高速率的要求，選取速率256和512 kbit/s作為上行基準速率，選取1和2 Mbit/s作為下行基準速率［1］。針對LTE初期主要滿足熱點部署的要求，按照鏈路預算的相關理論，在密集城區、500 m典型站間距場景下，各種制式的覆蓋能力核算如表1所示。

由表1可以看到，基于選取的業務類型和基準速率，1.8和2.1 GHz的LTE系統上下行覆蓋能力皆比WCDMA系統和GSM差一些。LTE系統的覆蓋能力受限于上行信道。從上行信道的覆蓋能力分析，密集城區500 m站間距條件下，1.8和2.1 GHz的LTE系統均能達到256 kbit/s的速率，但是還不能達到512 kbit/s的速率。需要注意的是表1的結果是基于密集城區的模型計算得到的覆蓋能力估計，如果模型發生變化，比如換成一般城區或郊區模型，上下行覆蓋能力會有所提升。

1.8 GHz頻段下行速率1 024和2 048 kbit/s覆蓋能力計算結果相同，2.1 GHz頻段也出現了相同的計算結果，原因是由于假設速率為1 024 kbit/s時系統為用戶分配10個RB；而2 048 kbit/s時系統為用戶分配20個RB。系統為小區邊緣用戶分配的RB數目由各廠家設備實現的具體調度算法所決定，必須考慮系統效率和用戶需求之間的平衡。如小區中用戶較多，為了達到較高的速率而RB數又有限，就需要調度較高格式的MCS，導致解調門限升高，覆蓋半徑縮短。

2 覆蓋增強技術

2.1 IRC

在實際的環境中，通常很難檢測出來自鄰近小區的干擾信號。然而，接收端采用多天線技術時，接收機可以利用空間特性進行干擾抑制。IRC就是此類技術之一［2］，它利用多天線獲得的干擾統計特性實現干擾消除的功能。這項技術不需要對發射端做任何額外的標準化工作，不依賴任何額外的信號區分手段（如頻分、碼分、交織器分），而僅僅依靠空分手段來實現其功能。

圖1（a）的仿真中假設基站接收天線數量為4，分別設置ρ=0.2和0.8，ρ值越大，信道的相關性越強。該小區終端信號接收功率和每個干擾終端的接收功率差為：PΔ=4.77和7.78 dB。圖1（a）橫軸代表鄰小區干擾終端的數量，縱軸代表仿真系統誤碼率。可以看到，在4天線接收的情況下，當干擾信號小于等于4時，IRC性能較好；當干擾數量大于4之后，性能逐漸衰退，這說明發生碰撞的用戶數量如果遠大于接收天線的數量，IRC性能變差。

圖1（b）展示了干擾終端之間的信道相似程度對接收機的影響，其中高相似性代表干擾終端地理位置接近，反之代表干擾終端地理位置較遠�？梢钥吹疆�(dāng)干擾終端之間經歷相同或相近的物理信道時（高相關性），IRC較好地刪除了干擾造成的影響；而當干擾終端經歷的物理信道差異性較大時（低相關性），IRC的性能將有3 dB左右的衰退。這也說明，干擾終端地理位置相近，信道條件單一時，IRC能夠更好地發揮作用。 另外，依然可以看到，雖然IRC專門為抵抗天線之間的相關性而設計，但是隨著天線分支之間相關性的提升（ρ值增大），IRC的性能也逐步變差。

IRC能夠提升基站上行解調能力，對于同頻網內干擾和同頻網外干擾能夠進行有效的干擾消除，可提升解調性能1~7 dB，其性能受到無線環境和干擾終端的分布不同影響較大。根據以上研究結果，IRC適合在散射、折射、繞射條件簡單的室外環境中得到應用。如果是在室內環境中應用，由于多徑復雜，效果就會受到影響。另外，IRC適合在用戶地理位置相對集中的環境中進行應用。

2.2 MIMO

LTE中的多天線傳輸大體而言就是把數據調制的輸出映射到不同的天線端口。天線的輸入包含對應于1個或者2個傳輸塊的調制符號（QPSK、16QAM、64QAM）。不同的多天線傳輸方案對應不同的傳輸模式［3-4］。目前LTE 有9種傳輸模式（TM），TM1對應于單天線傳輸，而其他TM對應于不同的天線傳輸模式，包括天線分集、波束賦形和空分復用。

TM2對應的是發射分集技術，發射分集主要提高鏈路的信號傳輸質量。這種模式下，相同的信息流用多根天線發送。利用多天線的空間分集效應，提升接收端的SINR。該工作模式主要適用于信道質量不好的用戶，如小區邊緣的用戶。

TM3對應開環空間復用模式，UE不反饋PMI信息，基站利用UE傳送的RI信息來選擇空間層的數目。當并行不相關的子信道數量大于1時（RI>1），系統可以利用多層的傳輸大幅提高傳輸速率；當RI為1時，TM3回退到發射分集技術�？臻g復用主要是利用天線陣元之間或者波束之間的不相關性，如果天線間干擾過大，接收側不能有效地將多根天線區分開來，則其效果可能比單天線發送還差。因此，開環空間復用技術主要針對信道相關性較低、信干噪比較高、有一定移動速度的室外用戶開啟。

TM4的閉環空間復用與開環空間復用類似，都是多根天線上（最大為4）發射2個碼字，但是由于采用了反饋機制，閉環模式下能夠獲得一定的陣列增益。因?yàn)槠湫枰�根�?jù)信道條件反饋PMI，因此性能提升的關鍵在于發射端是否根據無線信道狀況對數據進行預編碼，以便接收端更容易將信號分解成原始數據流。因此，閉環空間復用適用于高干信噪比、低相關性的場景以及信道變化較慢的情況，如室內場景或游牧場景。

FDD-LTE系統的部署主要考慮TM2、TM3、TM4 3種工作模式，由于缺乏TDD系統的上下行信道的互易性，暫時不考慮波束賦形技術。

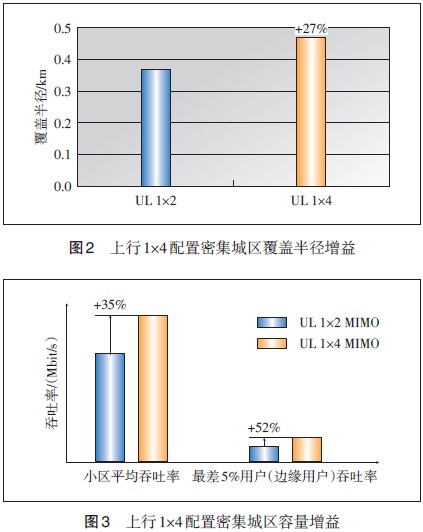

圖2和圖3顯示了上行1×4相比1×2天線配置在覆蓋性能和容量性能方面的增益。目前，網絡設備的默認配置是下行2×2、上行1×2，由于LTE系統是上行受限，網絡建設初期應盡早考慮上行的覆蓋增強技術，即上行的1×4覆蓋增強。受室外覆蓋室內穿透損耗較大、陰影衰落等因素影響，在考慮網絡覆蓋方案時，應當盡早考慮增強型的多天線技術方案。郊區等遠距離覆蓋場景，上行多天線增強可以對擴大覆蓋范圍，提升業務質量產生關鍵作用。

2.3 ICIC

WCDMA系統的干擾主要來自小區內，而LTE系統的干擾主要來自鄰小區。ICIC技術是通過管理無線資源使得小區間干擾得到控制，是一種考慮多個小區中資源使用和負載等情況而進行的多小區無線資源管理功能［5］。小區間干擾協調通過小區間的協調對一個小區的可用資源進行某種限制，以提高鄰小區在這些資源上的SINR、小區邊緣的數據速率和覆蓋。資源包括時域和頻域資源以及發射功率。

根據可用頻率資源重新分配的頻度，可以將ICIC技術分為靜態協調（頻度為若干天）、半靜態協調（頻度為秒級或更長）和動態協調（頻度為幾十或幾百毫秒），時間粒度越小，則干擾規避的效果越好，但是相應的信令交互的需求就越高，極端情況下可能導致系統調度大大滯后于無線信道的變化。

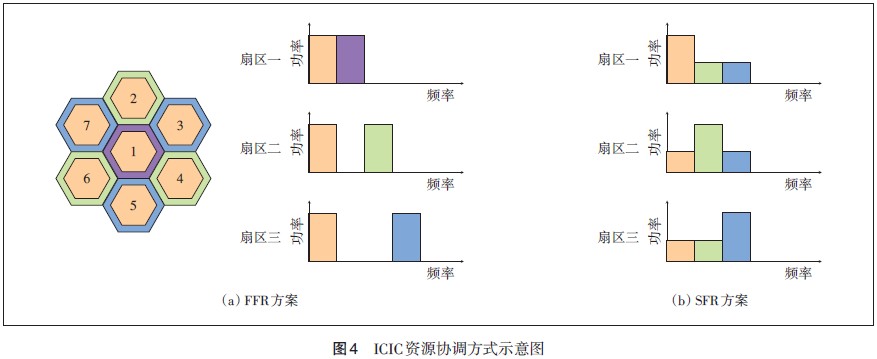

根據無線資源的協調方式，可以將目前的ICIC技術分為部分頻率復用（FFR）和軟頻率復用（SFR）2種方案。FFR方式是基站根據分配的頻段結合調度算法動態調度中心用戶和邊緣用戶的使用頻段，相鄰小區的邊緣頻段互相正交，如圖4（a）所示。與FFR方案相比， SFR只是對某些子頻帶上的功率進行調整，但不是完全限制使用，如圖4（b）所示。

采用FFR和SFR后，上下行的SINR都有所改善。其中FFR改善比SFR改善更明顯。FFR約有1~5 dB的改善，SFR約有1~3 dB的改善。FFR和SFR在系統低負荷時，增益非常有限；在系統中高負荷時對邊緣頻譜利用率有明顯增益；在中等負荷時，對邊緣頻譜利用率增益最大。SFR相對于FFR來說以更低的整體頻譜利用率的損失，獲得和FFR相近的邊緣頻譜利用率的增益。

在網絡建設初期，LTE主要針對熱點地區，未形成連片覆蓋，且系統負荷相對較低，可采用頻率選擇性調度方案來降低系統干擾。當LTE形成連片覆蓋，且系統負荷相對較高時，可開通SFR方案的ICIC功能降低系統干擾。3GPP對ICIC的具體算法沒有統一，各廠家的ICIC算法各有差異，考慮到異廠家設備的差異性，在網絡建設中應盡量保證成片區域單個廠家連續覆蓋。

2.4 TTI Bundling

TTI Bundling即把一個數據包在連續多個TTI資源上重復進行傳輸，接收端將多個TTI資源上的數據合并達到提高傳輸質量的目的。目前，設備實現的TTI Bundling只針對VoIP業務開啟。

利用多個TTI 綁定進行上行傳輸，能夠有效提高上行覆蓋能力，但是這是以犧牲系統資源為前提的�？紤]到目前網絡中主要是碎片特性的小速率數據業務，如果未來LTE網絡還是以該業務類型為主，可以考慮將TTI Bundling引入到數據業務中。研究表明，無論是數據業務還是VoIP業務，利用4時隙綁定，能夠提供上行1~2 dB的解調性能增益。而進一步利用8時隙綁定，相比4時隙性能可進一步提高1~3 dB。從系統頻譜效率和覆蓋的折中考慮，僅推薦處于上行覆蓋較差的用戶（邊緣用戶）使用TTI bundling技術。未來系統可以進一步采用自適應調整綁定時隙數目的方案，提升邊緣用戶的業務體驗。

3 覆蓋增強技術需求分析

在現有2G/3G站址上建設LTE可以滿足下行1 Mbit/s的邊緣速率需求；如果小區中用戶較多，站間距離較大時會限制用戶獲得2 Mbit/s以上的下行速率。

下行ICIC可以提供1~3 dB的解調性能抬升；下行4×2 MIMO配置相比目前2×2配置也能較大改善系統性能。但LTE建設初期，覆蓋主要受限于上行信道，所以該階段主要考慮上行信道的問題。而4×2 MIMO的商用還要延后；而設備實現的下行的ICIC技術也不是3GPP所定義的嚴格意義上的ICIC，廠家普遍采用了沒有X2接口交互的干擾協調方案。

若要提供上行信道512 kbit/s以上的邊緣速率，就必須考慮上行信道的覆蓋增強技術。

a） 上行1×2和1×4天線IRC能夠帶來1~7 dB的解調增益。但是該增益的大小與業務類型和用戶數量密切相關，而且干擾用戶的信道相關性也會對IRC性能產生較大影響。鏈路預算中，上行1×2 IRC解調增益取為2 dB；1×4 IRC解調增益取為2.5 dB。

b） 上行ICIC技術能夠帶來1~3 dB的解調改善，目前廠家主要實現了不基于X2接口交互的干擾協調技術，上行ICIC技術增益取為2 dB。

c） 時隙綁定技術無論針對數據業務和VoIP業務都能帶來1~2 dB的增益。但是目前時隙綁定主要針對VoIP技術，網絡設備針對數據業務暫時并不啟用時隙綁定技術，鑒于此，鏈路預算不考慮時隙綁定技術的增益。

d） 上行1×4 MIMO配置相比1×2能夠帶來3 dB左右的解調性能增益。

表2示出的是依據上述條件的LTE上行鏈路覆蓋能力。

由表2可以看到，上行1×2 MIMO配置條件下，加上IRC、上行ICIC等覆蓋增強技術帶來的增益，可以使上行覆蓋能力基本達到與下行（見表1）覆蓋相當?shù)乃�平。而�?dāng)上行達到1×4 MIMO配置時，附加各種覆蓋增強技術，并且假設上行信道相關性不強使得分集增益能夠達到最大，那么上行覆蓋有可能超過下行覆蓋，造成了新的上下行覆蓋不平衡，這時就需要提升下行發射功率或者采取必要的下行覆蓋增強技術，比如下行ICIC和下行4×2 MIMO。

4 結論與展望

根據本文分析得到的各項研究結果，LTE系統的覆蓋增強技術有必要盡早在網絡中實施。又考慮到技術的成熟度問題，上行IRC技術、提供干擾規避功能的各種上下行ICIC技術、時隙綁定技術、上行1×4 MIMO（接收分集，不需要額外開銷）技術都應盡早在網絡中實施。

3GPP在LTE-Advanced系統中進一步引入了提升覆蓋、降低干擾的協作多點傳輸（CoMP）技術和中繼（Relay）技術。CoMP技術實質上就是一種多小區MIMO技術，通過多小區之間的聯合傳輸，進一步減少小區之間的干擾。而Relay技術可以從物理空間上擴大小區的覆蓋范圍，改善終端鏈路質量，從而提高系統的效率和用戶的速率�；�于各項適應不同場景的覆蓋增強技術，未來的LTE網絡必將為用戶提供無處不在的良好業務體驗。

參考文獻：

［1］ 郭省力. LTE FDD 鏈路預算及覆蓋估算方法研究［J］. 郵電設計技術，2012（7）：56-60.

［2］ J. Modestino，V. Eyuboglu. Integrated multielement receiver structures for spatially distributed interference channels，IEEE Trans. Inform. Theory［J］. 1998，32：195-219.

［3］ 3GPP TS36.201 LTE physical layer，General description［S/OL］. ［2012-12-06］. http://wenku.baidu.com/view/72f4ba8fcc22bcd126ff0 c1b.html.

［4］ 3GPP TS36.211 Evolved Universal Terrestrial Radio Access（E-UTRA）；Physical Channels and Modulation［S/OL］. ［2012-12-06］. http://wenku.baidu.com/view/951f363567ec102de2bd 8946.html.

［5］ 3GPP TS36.300 Evolved Universal Terrestrial Radio Access（E-UTRA）；Overall description［S/OL］. ［2012-12-06］. http://wenku.baidu.com/view/35d93d0790c69ec3d5bb7562.html.

作者：許國平 畢猛 文博 薛楠 來源：郵電設計技術
