LTE與2G/3G網絡數據融合策略研究[圖]

0 前言

隨著電信網絡的發展，用戶終端種類及新業務數量呈現逐漸增多的趨勢，用戶數據將會分散在不同的網元設備中。特別是隨著LTE及IMS等網絡的逐步部署，分散的用戶數據庫將面臨鑒權重同步等一系列問題，同時IMS與2G/3G移動網絡用戶共號碼，以及業務和接入域選擇等新增需求，對用戶數據提出了融合的基本需求。本文重點分析LTE與2G/3G網絡數據融合的需求及策略，研究設備在融合過程中的關鍵問題，結合中國聯通網絡現狀提出用戶數據融合方面的發展策略和建議。

1 LTE與2G/3G數據融合背景及需求

1.1 HLR/HSS融合背景

從整個移動核心網演進的角度來看，移動核心網的電路域和分組域?qū)㈤L期并存，語音、短信業務在一定時期內仍將繼續由電路域提供，伴隨著LTE網絡覆蓋的逐步擴展，部分語音業務將基于分組方式承載，隨著LTE網絡的引入，用戶數據將逐步向融合的方向發展。從標準角度來看，3GPP標準組織提出的用戶數據融合（UDC）致力于數據庫融合技術研究，數據融合已成為業界公認用戶數據管理的發展趨勢。

從用戶數據庫的現狀來看，現有移動網2G和3G用戶基本采用共用HLR的方式。在數據管理方面，IMS和LTE等新網絡設備的引入將會使存儲用戶數據的網元變得復雜，隨著IMS、LTE的部署將出現HLR、HSS等多種類型的數據庫。為了避免不同業務的用戶數據分散存儲形成信息孤島情況，以及獨立部署可能面臨的鑒權重同步和數據冗余不一致的問題，需要重點對2G/3G HLR、LTE-HSS和IMS-HSS等設備的融合策略進行研究。

1.2 HLR/HSS用戶數據庫對比分析

在分析HLR/HSS融合需求之前，先來對比一下2G/3G HLR、LTE-HSS和IMS-HSS三類用戶數據庫的內部數據存儲類型以及外部物理接口形態的差別。

首先，從存儲內容上來看，雖然標準中沒有嚴格定義如何構造用戶數據庫，但是具體定義了數據存儲的類型，從2G/3G HLR、LTE HSS和IMS HSS用戶數據存儲的內容上來看，三者存儲的用戶信息字段參數存在一定差別，具體情況如下：

a） 狀態和位置信息。2G/3G HLR主要存儲用戶在電路域和分組域的狀態及位置信息，LTE-HSS中存儲用戶在EPC的狀態和位置信息，IMS-HSS存儲IMS用戶的狀態信息。

b） 業務簽約數據。除智能網業務之外，HLR存儲用戶基本和補充業務等業務簽約數據；對LTE-HSS來說，無該類數據；對于IMS-HSS用戶來說只有業務觸發的基本規則，具體的業務簽約在對應的應用服務中存儲或以透明數據的形式存儲在IMS-HSS中。

c） 接入屬性。僅2G/3G HLR與LTE-HSS有用戶接入側的相關屬性，IMS-HSS無該信息。

d） 鑒權數據。是數據庫共有的數據，主要負責根據用戶密鑰創建安全信息，三類數據庫在生成的鑒權參數（三元組、五元組、四元組）上，不同網絡存在一些差別。

其次，從設備形態上來看，三類數據庫對外接口類型和運行的協議也存在一些差別。

a） 2G/3G HLR接口。對外主要有C/D/Gr等接口，其中C接口是與GMSC之間的接口，D接口是與MSC之間的接口，Gr接口是與SGSN之間的接口；使用的主要是MAP協議，底層承載可以采用TDM或IP方式，目前以TDM承載為主。

b） LTE-HSS接口。對外主要有S6a/S6d接口，其中S6a接口是與MME之間的接口，S6d接口是與S4-SGSN之間的接口，使用的主要是Diameter協議。

c） IMS-HSS接口。對外主要有Cx/Dx/Sh接口，其中Cx/Dx接口是與CSCF之間的接口，Sh接口是與AS之間的接口，使用的主要是Diameter協議。

從上面的分析可以看出：從數據存儲角度來看，HLR與LTE-HSS更接近，這兩類數據庫中用戶數據大約有超過50%的數據字段的重復存儲，數據存儲上兩類數據更易于融合；從設備硬件接口形態上來看，LTE-HSS與IMS-HSS更接近，目前多數廠家兩類設備基本采用相同或相似的硬件架構。

1.3 HLR/LTE-HSS融合需求分析

上面從存儲和硬件形態上分析了HLR/HSS融合可行性，下面從用戶和運營商需求的角度出發，分析若2G/3G HLR 與LTE HSS不融合，采用獨立部署的方式下將存在哪些問題。

問題一：開戶流程復雜。如果不融合，同一個用戶的數據將分布在多個網元中，數據本身存在冗余存儲，且業務開通管理流程復雜，對同一用戶的業務開通要在多點進行，操作流程非常復雜、低效，且難以保證數據一致性。

問題二：鑒權重同步問題。如果不融合，同一個用戶的鑒權數據將分布在多個網元中，鑒權中心（AuC）功能重復，終端檢查SQN導致鑒權失敗，增加終端不能正常服務的風險。

綜上分析，問題一對日常開通和維護產生影響，問題二是一個根本的矛盾，也是SQN鑒權不同步的問題。由于鑒權在用戶的正常注冊、周期性位置更新以及呼叫和切換過程中都要使用，鑒權失敗的潛在問題會增加終端不能服務的風險，特別是在切換和呼叫中，會嚴重影響用戶的體驗，因此需要重點解決。

下面針對重同步問題，給出具體的解決方案。

解決方案一（互通方案）。多個數據庫共用一個AuC功能。該方法可以臨時解決SQN不一致導致的問題，但是需要HLR與HSS之間通過私有接口直連或者通過STP間接互聯，來傳遞相關的鑒權參數。由于數據庫之間的接口、協議和參數等未標準化，這種私有化的處理方式對同廠家設備具有可操作性，但是異廠家之間很難操作維護，對運營商來說，不是一個理想的解決方案。

解決方案二（分權分域方案）。采用SQN分權分域的方式，該方案對網絡和終端都有特殊的要求，網絡側HLR/HSS需要升級支持分域鑒權功能，同時也需要USIM卡支持分域鑒權功能，該方案對網絡和終端都有較高的要求，也不是一個理想的解決方案。

解決方案三（融合方案）。若HLR/LTE-HSS數據庫融合，能夠從根本上解決鑒權重同步的問題，但是由于現網存在大量的2G/3G HLR設備，如何基于現網HLR設備來實現數據庫融合也是后續需要考慮的問題。

對于HLR與LTE-HSS用戶數據融合有2種解決方案。

子方案1（全融合）。針對部署LTE業務的本地網，實現所有的2G/3G HLR與LTE HSS的融合。該方案需要對所有的2G/3G HLR與LTE HSS進行融合，采用升級的方式，具體如下：

a） 對于可以升級支持LTE HSS的2G/3G HLR，全部單點升級為融合設備。

b） 對于不支持升級融合的2G/3G HLR，采用新建替換方式，原有設備以一定方式利舊其容量至其他升級后的融合設備。

子方案2（部分融合）。針對部署LTE業務的本地網，采用用戶攜出或靈活號碼寄存器（FNR）的方式，僅針對LTE用戶實現融合，不考慮2G/3G用戶。該方案僅有部分的2G/3G HLR與LTE HSS設備通過改造或新建進行融合，不同方式下處理方式不同，具體如下：

a） 用戶攜出方式下，對于新用戶采用新號段，原有用戶使用LTE業務采用換卡不換號（IMSI變更，MSISDN不變）的方式，當原有用戶申請使用LTE業務的時候，原有的2G/3G HLR中該用戶數據將予以保留，并同時復制一份新的數據到改造后或新的HLR/HSS融合設備上。該方式對現有網絡有一定影響，主要有：由于不換號，開展LTE業務的原有用戶，做被叫的時候，路由數據不需要變更，但由于IMSI發生變化，做主叫的時候，需要增加新的IMSI號段數據，將用戶直接路由到HLR/HSS融合設備上。

b） FNR方案下，對于新用戶采用新號段，原有用戶使用LTE業務采用不換號不換卡的方式，其本質上是一種號碼攜帶的方案。由于不換卡，用戶位置更新仍然到老的HLR上，通過HLR新增的FNR功能來判斷用戶是否簽約了LTE業務，若未簽，則正常處理；若簽約則啟動FNR功能，將信令轉至簽約所在的LTE HSS。但該方案對現有網絡有一些影響，主要有：需要現有HLR增加FNR邏輯模塊功能，或者部署獨立的FNR網元，同時需要支撐系統支持該業務邏輯。

1.4 HLR/LTE-HSS/IMS-HSS融合需求分析

上面分析了HLR與LTE-HSS融合需求和解決方案，對IMS用戶來說，主要是VoLTE以及RCS-e等業務對融合產生影響，下面具體分析一下存在哪些問題。

問題一：鑒權重同步問題。若IMS業務需要使用AKA鑒權，則也存在鑒權SQN重同步的問題，解決方案同HLR/LTE-HSS的解決方案。從目前來看，RCS-e業務現階段采用 digest的鑒權方式，暫時不考慮AKA的鑒權，而VoLTE業務基本都采用AKA的鑒權方式，隨著AKA鑒權的使用，需解決SQN重同步的問題。

問題二：共號碼問題。LTE語音引入后，用戶能夠使用一張USIM卡基于一個手機號在LTE網絡和2G/3G網絡簽約業務，共號碼帶來對新功能的要求，需要IMS-AS支持SCC-AS功能，同時支持T-ADS和T-SDS功能；SCC-AS為了獲取被叫路由信息，需要查詢IMS-HSS，若被叫未在IMS-HSS注冊，則需要查詢當前用戶所在的HLR和LTE-HSS，但是HLR、LTE-HSS與IMS-HSS之間沒有標準接口，帶來HLR/LTE-HSS和IMS-HSS的融合需求。

綜上分析，問題一的解決方式同HLR/LTE-HSS的解決方案，問題二是由于LTE部署后并開展基于IMS的語音業務后引入的問題，需要數據庫融合解決該問題。從未來網絡演進及網絡可擴展性角度，應考慮在HLR/LTE-HSS融合的基礎上增加對IMS-HSS功能的支持，實現HLR/LTE-HSS/IMS-HSS三者合一的融合用戶數據庫設備。

2 HLR/HSS融合的演進策略

HLR/HSS融合是解決LTE網絡部署后業務順利開展的目標解決方案，需要考慮的是HLR/HSS融合的策略。對于HLR/HSS融合的整體演進思路考慮如下：分階段逐步實現HLR/HSS用戶數據融合，實現2G/3G/LTE用戶的統一用戶數據管理，并以HLR/HSS融合為基礎，融合更多數據，構架統一融合數據中心。

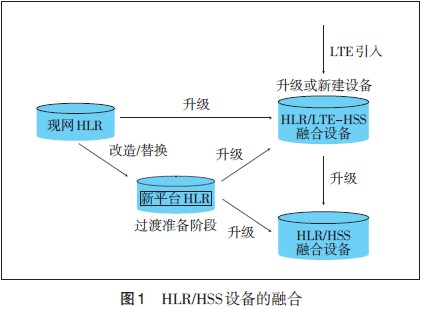

具體的策略如圖1所示，分4個階段來部署實現HLR/HSS設備的融合。

階段一：引入新平臺HLR。升級改造或替換現網HLR，引入支持融合的新平臺HLR，為后續融合奠定基礎。

階段二：引入LTE-HSS設備（向下兼容HLR功能）。該階段主要針對新用戶新號段開展LTE業務，引入LTE-HSS開展獨立新號段，提供2G/3G/LTE數據卡業務，LTE-HSS兼有HLR的功能，并能夠演進升級支持IMS-HSS功能。

階段三：HLR與LTE-HSS融合。該階段支持原有用戶使用LTE業務，可以采用不同的方式來實現HLR/LTE-HSS的融合。原有用戶采用原有HLR升級為融合HLR/LTE-HSS方式。

方式一（目標方案）：以本地網為單位，全網HLR改造支持LTE-HSS功能。

方式二（過渡方案）：采用用戶攜出或者號碼攜帶的方案，即逐步將原有的用戶攜出來避免初期全網改造。

階段四： HLR/LTE-HSS/IMS-HSS融合。該階段考慮在基于IMS開展LTE語音業務后，要求現有HLR/LTE-HSS融合設備升級支持HLR/LTE-HSS/IMS-HSS融合設備。

3 用戶數據庫長期演進思路

從全網角度出發，結合中國聯通現網的演進策略，整體思考SDC、IMS-HSS、HLR、LTE-HSS數據庫之間的關系和演進策略。

3.1 當前階段

從中國聯通的現網情況來看，目前主要存在三類基本的用戶數據庫：固網方面有SDC和IMS-HSS，移動網方面有HLR。

從固定網絡角度來看，軟交換與IMS在一定時期內仍處于共存的階段。SDC：主要存儲固網軟交換用戶信息；IMS-HSS：主要存儲固網PSTN改造遷移后的用戶信息。

從移動網絡角度來看，目前2G/3G用戶采用共HLR的方式。2G/3G HLR：主要存儲移動網2G/3G用戶信息。

為了面對未來幾年內，RCS-e業務引入、LTE數據業務、VoLTE語音業務，這三大類業務的沖擊，需要現有的用戶數據庫逐步演進。

3.2 階段一：RCS-e業務引入后情況（2013年）

對于RCS-e業務而言，其要早于LTE部署，因此其RCS-e業務的簽約數據，現階段可以存放在現有固網IMS-HSS中，其他接入的用戶信息存放在原有的HLR中。即：SDC主要存儲固網軟交換用戶信息；IMS-HSS主要存儲固網PSTN改造遷移后的用戶信息，以及RCS業務信息；2G/3G HLR主要存儲移動網2G/3G用戶信息。

3.3 階段二：LTE業務引入后情況（2014年左右）

對于LTE用戶來說，新號段采用新融合HLR/HSS，老號段分2種情況。

a） 所在HLR為新平臺，平臺進行升級，支持HLR/LTE-HSS融合。

b） 所在HLR為老平臺，不支持升級，則考慮用戶遷移，HLR設備退網或替換。

用戶數據分布情況：SDC主要存儲固網軟交換用戶信息；IMS-HSS主要存儲PSTN改造遷移后的用戶信息，以及RCS業務信息；2G/3G HLR主要存儲移動網2G/3G用戶信息（非LTE用戶）；HLR/LTE-HSS主要存儲2G/3G和LTE用戶（同一用戶）信息。

3.4 階段三：VoLTE業務開展后情況（2015年左右）

基于IMS開展VoLTE語音業務，RCS的語音功能升級支持VoLTE。

a） 現有HLR/LTE-HSS升級支持HLR/LTE-HSS/IMS-HSS融合設備。

b） 開啟VoLTE業務的RCS用戶信息，將考慮從固網IMS-HSS遷移到HLR/HSS融合設備中。

SDC主要存儲固網軟交換用戶信息；IMS-HSS主要存儲PSTN改造遷移后的用戶信息，以及RCS業務信息（非VoLTE用戶）；2G/3G HLR主要存儲移動網2G/3G用戶信息（非LTE用戶）；HLR/LTE-HSS/IMS-HSS主要存儲2G/3G和LTE用戶（同一用戶）信息、VoLTE用戶信息、RCS用戶信息（同時是VoLTE用戶）。

在此階段形成固網SDC、固網IMS-HSS、移動2G/3G HLR、融合HLR/LTE-HSS/IMS-HSS設備共存的局面。

3.5 后續演進階段（2015以后）

隨著固網軟交換的逐步減少，LTE用戶規模的擴大，以及固移融合業務的深入，最終形成單一類型HLR/LTE-HSS/IMS-HSS融合設備的局面。后續階段考慮將AAA、SPR等用戶數據統一融合，構建真正的UDC數據中心。

4 結束語

隨著LTE網絡的引入，從數據庫發展的角度，需要規劃并管理好核心網的用戶數據，協調HLR與LTE-HSS、IMS-HSS之間的關系。同時為了保證后續的演進能力，也需要考慮用戶業務數據等的管理，本文重點進行用戶數據融合方面的研究，提出移動網用戶數據管理的發展策略，為運營商網絡和業務融合及平滑演進提供參考和建議。

參考文獻：

［1］ 3GPP TS23.335 User Data Convergence；Technical Realization and Information Flows；Stage 2［S/OL］. ［2012-12-20］. http://www.3gpp.org/ftp/Specs/html-info/23335.htm.

［2］ 3GPP TR 22.985 Service requirement for the User Data Convergence（UDC）［S/OL］. ［2012-12-20］. http://www.etsi.org/deliver/etsi_tr/122900_122999/122985/10.00.00_60/tr_122985v100000p.pdf.

［3］ 3GPP TS 29.335 User Data Convergence（UDC）；User Data Repository Access Protocol over the Ud interface；Stage 3［S/OL］. ［2012-12-20］. http://www.3gpp.org/ftp/Specs/html-info/29335.htm.

［4］ 3GPP TS 32.181 User Data Convergence（UDC）；Framework for Model Handling and Management［S/OL］. ［2012-12-20］. http://www.3gpp.org/ftp/Specs/html-info/32181.htm.

［5］ 3GPP TS 32.182 User Data Convergence（UDC）；Common Baseline Information Model（CBIM）［S/OL］. ［2012-12-20］. http://www.3gpp.org/ftp/Specs/html-info/32182.htm.
