分組OTN創造全業務統一承載新時代

　　一、前言

　　近年來，移動互聯網、高清視頻、在線游戲等眾多新興業務得到高速發展，各類業務已全面IP化、寬帶化，因此大容量、分組化已經成為運營商傳送網最為突出的需求，并且，隨著歷年來的網絡建設，現網設備種類繁多，網絡層次復雜，運維困難等問題也逐步顯現，網絡架構的扁平化已是大勢所趨。

　　隨著全業務IP化及網絡扁平化的發展趨勢，需要融合型的大容量傳送設備對業務進行統一承載和調度，分組化的光傳送網(分組OTN)這一概念的出現立即引起了各設備廠商及標準組織的廣泛關注，業界普遍認為分組OTN將是下一代承載網的主要發展方向。

　　二、分組OTN的功能模型

　　所謂分組OTN，指的是分組和光網絡互相融合并統一管理的交換平臺，其基于通用信元交叉平臺實現，通過通用交叉技術，在業務板卡中將分組、OTN等各種業務切成信元，通用交叉矩陣對信元進行交換，可以實現分組和OTN在同一交叉矩陣中的靈活交叉。分組OTN設備的功能模型如下圖所示：

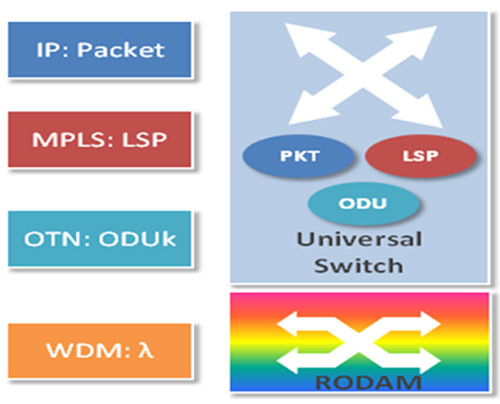

圖1 分組OTN設備功能模型

　　傳統的OTN設備基于電路交換平臺實現，只能對業務進行剛性的匯聚和調度，如果客戶側為非滿速率業務，將對網絡資源造成一定程度的浪費，而分組OTN設備可以認為是對傳統OTN設備的增強，具備了更強的靈活性，除了對業務進行剛性的匯聚和調度（OTN功能），還可以對客戶側非滿速率的業務進行彈性的匯聚和調度（基于分組功能，統計復用特性）。

　　對于OTN業務，接入分組OTN設備后，先在客戶側OTN板卡中進行OTN成幀處理，之后將ODU進行信元切片。客戶側OTN板卡產生的信元經過背板送到通用交叉矩陣統一進行信元交換，之后通過背板送往線路側單板。在線路側單板中，由信元恢復到ODU，之后進行OTN的成幀處理和封裝。

　　對于分組業務，接入分組OTN設備后，先在客戶側PTN板卡中進行分組處理，例如偽線仿真（PW）處理、LSP處理等，之后進行信元切片�？蛻�(hù)側PTN板卡產生的信元經過背板送到通用交叉矩陣統一進行信元交換，之后通過背板送往線路側單板。在線路側單板中，由信元恢復到分組數據，之后進行分組處理，然后完成分組業務到OTN的封裝。

　　分組OTN的線路側板卡可以有三種，一種是線路側分組板卡，這種單板只能處理分組業務，分組業務處理之后直接封裝到高階ODU，之后封裝到OTUk上線路傳輸；另一種是線路側混合板卡，這種單板既可以處理分組業務也可以處理OTN業務，分組業務可以封裝到低階ODU，之后與OTN業務一起映射到高階ODU，再封裝到OTUk上線路傳輸，第三種則是線路側OTN板卡，只處理OTN業務。

　　分組業務在網絡中以O(shè)DU傳輸，在不需要下路進行分組處理的站點，直接進行OTN交叉，此時中間站點可采用線路側OTN單板；在需要分組處理的站點，需要在線路側分組板卡或混合板卡中將分組業務從ODU解出，之后進行分組處理和分組交換。

　　結論：分組OTN除了進行波長級/頻譜級的調度以外， 還可以進行ODUK/PKT的調度，比傳統OTN設備的功能更為豐滿和完善。
