技術分析32期:4G LTE網絡語音解決方案

　　【手機評測】移動在12月正式商用 TD-LTE 的4G網絡，有用戶嘗試用 iPhone 5s /5c破解運行在移動TD-LTE網絡上，發現其語音通話質量較差，具體表現為延時加長、出現電話斷線、聲音不清晰等情況，這當中原因一方面有 移動4G 網絡尚未優化成熟，另外一方面也與iPhone所采用的CSFB語音回落技術有關。因?yàn)楝F(xiàn)階段 中國移動 的4G語音經常要借用2G或 3G網絡 ，而根據中國移動的研發進度，到明年下半年VoLTE商用之后才能扭轉。有朋友可能會感到困惑，語音在2G時代已經做得很好的東西，為什么在4G時代反而出現問題？這就要從4G LTE網絡所采用的語音技術說起。

4G LTE網絡語音解決方案

　　現在國際主流的LTE語音解決方案包括雙待機、CSFB、VoLTE三種，而VoLTE被公認為L(zhǎng)TE語音的最終形態。北美、韓國等已經建網的4G運營商都采用雙待機或CSFB為過渡方案。例如，美國最大的移動運營商Verizon在LTE部署初期，采用LTE/ CDMA 雙待終端來臨時提供語音業務，2014年將實現VoLTE規模商用。中國移動宣布2014年將實現VoLTE全網商用，雙待機和CSFB(CS Fallback)將作為語音過渡方案。按照中國移動的規劃，2013年下半年，進行VoLTE較大規模業務實驗，2014年上半年進行VoLTE大規模外場實驗和嘗試，2014年下半年實現全網商用部署。

LTE三種主要語音解決方案

　　CS Fallback(CSFB)：CSFB是LTE終端通過電路域使用語音業務的一種方案，終端平時駐留在LTE網絡，使用LTE數據業務，當發起語音呼叫或者接收語音呼叫的時候，終端回落到2G/3G電路域進行語音呼叫，結束后再返回LTE。

　　雙待機：具備雙待能力的LTE終端可以同時在LTE和2G/3G電路域工作，即同時在LTE網絡上使用數據業務，在2G/3G電路域上使用語音業務，實現數據業務和語音業務的并發，無需回落。

　　VoLTE：VoLTE是架構在LTE網絡上全I(xiàn)P條件下的端到端語音方案。VoLTE的語音作為IP數據傳輸，無需2G/3G網，全部業務承載于LTE網絡上，可實現數據與語音業務在同一網絡下的統一。相對于現有的2G/3G網絡，通過引入高清編解碼等技術，VoLTE可擁有比2G/3G語音，以及時下流行的OTT語音業務更好的用戶體驗。同時，當終端離開LTE的覆蓋區域時，VoLTE能夠?qū)�LTE上的語音呼叫切換到2G/3G網絡上，保證語音呼叫的連續性。

CSFB語音回落

　　我們時下熱門的iPhone 5s/5c正是采用基于CSFB的語音解決方案，這方案的主要是在用戶需要進行語音業務的時候，從LTE網絡回落到3G/2G的網絡重新接入，這意味著當你正在利用4G網絡高速上網的時候，遇到語音來電，此時網絡便會斷開，微博、QQ、微信等應用都不能收發信息。

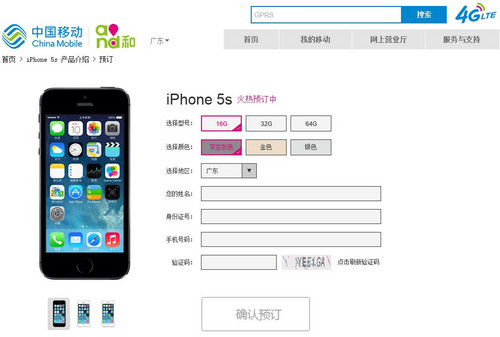

iPhone 5s便是采用CSFB語音回落技術

　　CSFB的思路是在用戶需要進行語音業務的時候，從LTE網絡回落到3G/2G的電路域。iPhone 5s/5c可以簡單理解為單卡單待，平時在又LTE網絡覆蓋的地方，其待機在4G網絡，不過當需要建立語音連接，也就是你需要撥打或者接聽電話，其便會切換回落到2G/3G網絡，數據和語音不能同時并發，意味著當你打電話的時候不能進行上網。

　　CSFB作為4G時代語音過渡的方案是有必要的，4G建網初期，由于語音方面尚未完全部署VoLTE語音技術，因此便需要借助CSFB或者雙待機的語音過渡方案。當沒有4G信號或覆蓋不足時，4G語音將回落到3G網絡，如果3G覆蓋不足，那么4G語音將回落到2G網絡。不過采用這種技術是需要對3G/2G網絡進行改造，同時對4G網絡優化提出了更高要求，會在一定程度上影響4G布網速度。同時，在4G、3G、2G上反復切換，這樣的話，中國移動的4G語音有可能會經常出現掉話現象，接通延時加長等等狀況。不過這個延時在運營商的持續網絡優化后，其會大大縮短和改善。

雙待機

　　雙待機終端的語音解決方案可以同時待機在LTE網絡和3G/2G網絡里，而且可以同時從LTE和3G/2G網絡接收和發送信號。在撥打電話時，可以自動選擇從3G/2G模式下進行語音通信。也就是說，手機同時待機在2G/3G網絡和LTE的網絡中，2G/3G網絡負責撥打和收聽電話，而LTE網絡則負責數據業務。這樣意味著能夠做到單卡雙待，同時處在LTE和2G/3G網絡中，數據和語音可以同時并發，并不會相互干擾，這就不會出現在2G/3G網絡打電話的時候不能利用LTE網絡上網的情況。

雙待機與CSFB優缺點對比（SGLTE為雙待機模式的一種）

　　此外在網絡建設方面，2G/3G網絡在初期并不需要升級，LTE建網成本初期會較低，這樣便可以快速進行LTE網絡的覆蓋。因?yàn)槭菃慰�雙待的方案，用戶不但能使用到2G/3G時代優秀的語音通話，并且能獲得高速的4G數據體驗。這種語音解決方案是一個相對比較簡單的方案。終端芯片可以用兩個芯片(1個3G/2G芯片和1個LTE芯片)或一個多模芯片來實現，解決方案簡單。由于雙待機終端的LTE與3G/2G模式之間沒有任何互操作，技術實現簡單。因此雙待機終端語音解決方案的實質是使用傳統3G/2G網絡，與LTE無關。對網絡沒有任何要求，LTE網絡和傳統的3G/2G網絡之間也不需要支持任何互操作。

VoLTE

　　當LTE網絡達到全覆蓋時，VoLTE語音方案將成為運營商的終極解決方案。VoLTE的核心業務控制網絡是IMS(IP多媒體子系統)網絡，配合LTE和EPC網絡實現端到端的基于分組域的語音、視頻通信業務。VoLTE解決方案可以提供和電路域性能相當?shù)恼Z(yǔ)音業務及其補充業務，包括：號碼顯示、呼叫轉移、呼叫等待、會議電話等。相比較傳統的GSM網絡，VoLTE能提供端到端的IP數據和語音服務。VoLTE是全I(xiàn)P條件下端到端語音解決方案，旨在替代電路域話音。簡單來說，便是令語音的信道也走在LTE網絡上。

　　VoLTE要實現大規模商用，需要具備三個條件：第一，LTE網絡大規模覆蓋；第二，IMS網絡建設改造完成；第三，產業鏈能夠提供支持VoLTE的終端產品�，F(xiàn)有的網絡要想支持VoLTE，需要進行升級改造，這也是中國移動提出2014年進行VoLTE全網升級的目標。目前，無線設備對VoLTE的支持比較好，基本不需要什么改動，大部分是軟件升級，最重要的是要建設好IMS網絡。由于VoLTE標準清晰，不存在IMS網絡難以互通的問題，因此，主流的系統設備商都可以為中國移動提供IMS設備。

　　IMS(IP Multimedia Subsystem)是IP多媒體系統，是一種全新的多媒體業務形式，它能夠滿足現在的終端客戶更新穎、更多樣化多媒體業務的需求。IMS網絡是LTE實現語音與多媒體數據融合的必備網絡協議。如果移動建網速度正常，我們將會在2014年下半年用上VoLTE語音服務，與另兩種過渡方案相比，具備哪些優勢呢？首先VoLTE能夠改變多年并不變的語音編碼，新的語音編碼至少能夠達到 700 0Hz以上，可以給人們提供更加高水平的語音質量。

　　整體來看，VoLTE基于LTE承載語音，能夠充分利用LTE無線技術高頻譜利用率、抗衰落性、高帶寬、大容量的優點。雙待機和CSFB仍然依賴于電路域提供語音，造成多網長期共存，網絡和運營復雜度高。VoLTE真正實現端到端IP語音業務，符合網絡演進方向，將是未來4G網絡的最終語音解決方案。

總結

　　LTE網絡才剛剛在神州大地上正式商用，其需要解決的問題很多，語音方面現階段中國移動TD-LTE網絡采用的有CSFB與雙待機兩種過渡方案，不過長遠發展來看，VoLTE才是最終的歸宿。隨著LTE建網的進度推進，移動通信網絡的架構將會逐漸成熟，語音服務業會逐步實行IP化。當然在網絡運營初期，電路域（2G/3G）的語音業務仍將會有較長的存在時間，因?yàn)閷?duì)于網絡的建設與優化是需要大量的資金和時間，所以段時間內基于雙待機終端的語音解決方案和基于CSFB的語音解決方案還是很必須的。
