組播技術成LTE承載網關鍵能力[圖]

無線技術從2G、3G到現在的LTE，不僅極大的改變了人們的溝通與生活，同時也對承載網絡提出了全新的要求。大帶寬要求承載網具備統計復用能力，架構扁平化及點到多點業務模型要求承載網具備三層能力，以eMBMS為代表的新業務要求承載網具備三層組播等業務靈活適配能力，本文從eMBMS業務著手重點闡述LTE承載組網關鍵技術要求。

eMBMS技術概述

什么是eMBMS？

eMBMS（evolved Multicast Broadcast Multimedia Service，增強的組播廣播多媒體業務）是在空口層面通過組播/廣播的方式為用戶提供實時/非實時多媒體業務的一種關鍵技術。3G階段的MBMS（Multicast Broadcast Multimedia Service，組播廣播多媒體業務）業務由于需要專門的頻譜資源，加之用戶對移動多媒體業務的訴求不高，在很大程度上限制了該類業務的發展。LTE階段提供的eMBMS實現了與常規單播業務共享頻譜資源，并支持靈活的頻譜資源分配和使用，運營商可根據需求將不同比例的頻譜資源分配給單播或者eMBMS業務，降低了eMBMS業務對系統的要求，同時用戶行為已經培育成熟，eMBMS真正迎來了規模商用的時間窗。

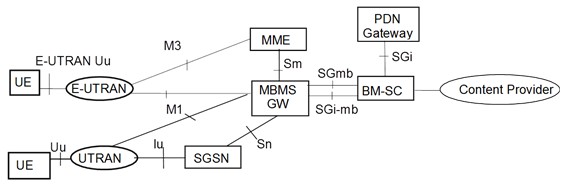

　　圖表 1 eMBMS系統架構

eMBMS系統架構如上圖所示，增加BM-SC (廣播組播業務中心) ，支持MBMS業務的會話發起、承載建立等功能；EPC網絡增加MBMS GW（可與PGW合設），與BM-SC建立SGmb/SGi-mb接口用于MBMS的承載建立，通過M1接口向eNodeB下發用戶面數據，分配組播IP地址給下級的eNodeB。接入網增加了MCE（可獨立設置或者與eNB合設），以專門針對MBMS在eRAN的無線承載發起做相應配置調度。

eMBMS的獨特價值及商業模式

由于空口采用組播/廣播模式將相同的內容分發給多個用戶，eMBMS可大大節省寶貴的頻譜資源，降低eMBMS運營成本。部署eMBMS后，通過使用MB-SFN（單頻網）技術，在小區邊緣，相鄰基站的信號不會相互干擾。并且由于基站向用戶發送完全同步的內容，用戶可通過組合各個基站的信號來接受內容，保證了在小區邊緣信噪比不會降低，提升了小區邊緣的吞吐量及用戶體驗。

eMBMS作為一項有效提升運營商競爭力的新業務，有助于通過差異性的用戶體驗提升用戶粘性，通過合理的資費政策有效提升ARPU值，但具體的商業模式還有待進一步探索與完善。以海外LTE起步較早的某海外運營商為例，簡單分析一下eMBMS的商業模式：除了傳統的單播業務之外，固定分配少量頻譜資源給直播業務，例如3~5個電視頻道。同時可根據區域性特點，選擇特定時段直播熱門體育賽事，非直播期間的頻譜資源可釋放。另外可利用凌晨空口空閑時段向用戶主動推送定制或者可能感興趣的多媒體信息，一方面簡化了用戶獲取信息的操作，另一面充分利用了頻譜資源。

　　圖表 2 海外某運營商eMBMS商業模式分析

eMBMS要求承載網具備端到端組播能力

由于eMBMS在空口側采用組播/廣播模式，不僅要求網絡具備時間同步能力，還要求承載網具備組播能力，以便高效的將相同內容的信息復制到所有的基站。

目前網絡制式不同，支持的組播方案也不盡相同，主流的組播方案及對比如下：

綜合而言，從部署簡易性、可維護性、現網規模部署經驗等方面，三層PIM SSM組播優勢明顯。3GPP標準也明確要求回傳網絡支持IGMPv3和三層IP組播，用于M1接口的承載。

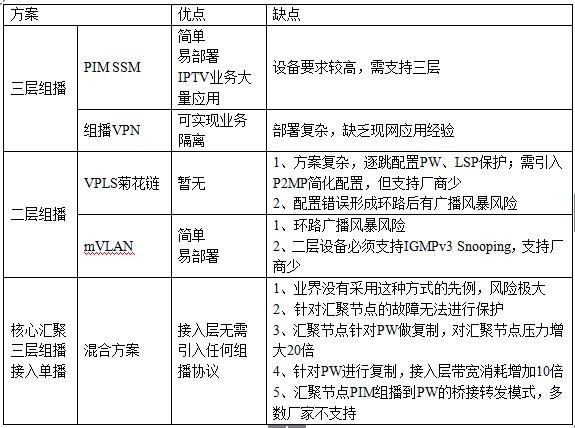

　　圖表 3 海外某運營商eMBMS商業模式分析

下面章節簡單介紹一下三層IP組播的部署方案。

eMBMS業務承載解決方案

由于基站單播業務通過VPN承載，而現階段基站組播業務建議通過Global IP承載，因此該方案對eNodeB基站有一定的要求，即eNodeB的單播業務與組播業務采用獨立的邏輯接口，發送IGMP請求以及接收組播報文均通過獨立于單播業務的接口進行。如下圖所示，eNodeB創建兩個子接口，第一個子接口針對單播業務，第二個子接口針對組播業務。

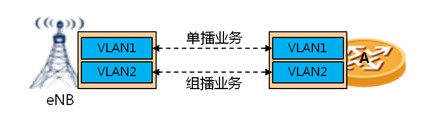

　　圖表 4 eMBMS接入方式

由于組播業務跑在Global IP上，只需要全網使能PIM SSM，采用缺省路由方式或者將城域骨干的RP及組播源路由信息泄漏給接入層設備，即可正確建立整網的組播分發樹，M1接口承載方案如下圖所示：

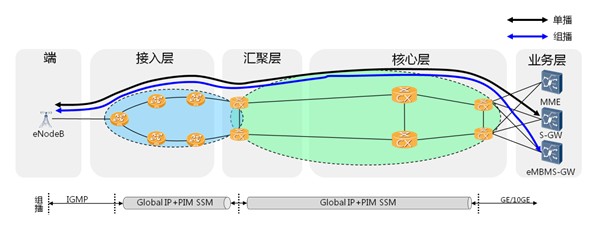

　　圖表 5 端到端PIM SSM承載方案

結束語

隨著視頻業務的迅速升溫，eMBMS產業鏈也日益成熟，相信在不久的將來，eMBMS勢必迎來規模部署，華為IPRAN解決方案全面支持端到端三層組播能力的同時，具備豐富的部署及運維經驗，助力運營商快速開展eMBMS業務，在激烈的市場競爭中占領先機。

作者：中國區網絡解決方案銷售部產品經理 郭偉雷
