光傳送網OTN交叉技術的應用

　　本文作者：馬兆鑫、張可心、許行

　　0、引言

　　OTN（Optical Transport Network，光傳送網）網絡已被廣泛應用，是未來傳送網的發展方向。通常認為，OTN 與傳統波分復用（Wavelength Division Multiplexing，WDM）最主要的區別是增加了交叉和保護功能，使其更符合目前的綜合業務承載應用。但是從目前實際情況來看，一般僅用到OTN最基本的波分復用功能，而交叉功能利用率很低，并且保護功能也由于投資、運維成本等方面的原因大多未被采用，沒有充分發揮出OTN 的技術優勢。雖然交叉技術是OTN 最具代表性的功能之一，但是通常僅在網絡建設調測時使用一次，后期網絡運行時基本沒有涉及，未能體現OTN 靈活的業務調度能力。為此，本文主要以O(shè)TN 網絡環阻應急搶通為例，介紹幾種OTN交叉功能的應用場景，以此來探索未來在沒有引入自動交換光網絡（Automatically Switched Optical Network，ASON）的情況下，如何更好地利用OTN交叉技術。

　　1、OTN交叉技術簡介

　　OTN是以WDM 技術為基礎，融合了同步數字體系（SDH）靈活的調度能力和強大的保護能力等優勢技術，是SDH 與WDM 相結合的產物。其中調度能力就是由交叉技術實現的，因此可以說，交叉功能是OTN區別于WDM 的最顯著的標志之一。OTN的交叉技術可分為光交叉和電交叉。OTN光交叉技術提供了光信道層（OCh）調度能力，可實現波長級別業務的調度和保護恢復，省卻了傳統WDM 設備波長級別業務調度的O－E－O轉換過程。OTN電交叉技術完成光通路數據單元（ODUk）級別的電路交叉功能，支持子波長和波長級別的交叉和調度，使原來光轉化單元（Optical Transform Unit，OTU）線路側與支路側一對一的關系轉變?yōu)槎鄬?duì)多，為OTN 網絡提供靈活的多方向多業務的電路調度和保護能力。從用戶操作的角度來說，OTN光交叉技術是完成兩個OTU 線路側業務之間的調度，使兩個不同波長的業務能夠直接交叉；而OTN電交叉技術是完成OTU 線路側與支路側之間的業務調度，使支路側端口可與線路側端口任意交叉，使支路側業務可以占用任意波道，突破了傳統OTU波道與支路一一對應的限制。

　　2、OTN交叉功能應用舉例

　　2.1 在環阻應急割接中的應用

　　OTN 在地市級傳送網的應用主要是承載SDH、分組傳送網（PTN）兩個網絡的匯聚層業務。匯聚層環阻將導致大面積掉站，在以前沒使用OTN（即光纜直接承載）時，當某匯聚點有第三路由時，可以利用人工倒換纖芯的方式來搶通業務，但人工倒換需要花費較長時間（包括路程、多站點配合、查詢纖芯資源、倒換過程等），影響搶通業務的效率�，F(xiàn)在利用OTN強大的業務調度能力，在有第三路由的情況下可以實現快速搶通環阻，提高故障處理效率，使故障影響降至最低。

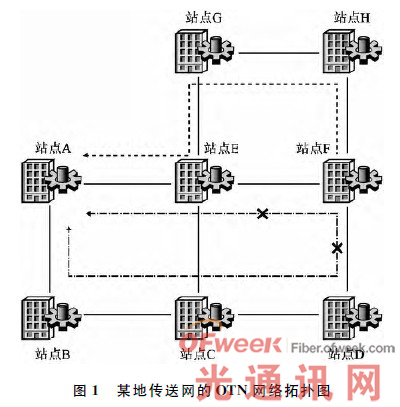

　　圖1為模擬某地傳送網的拓?fù)鋱D，圖中各站點均為匯聚節點，其中站點A為該地市的樞紐樓，其余各站點的PTN匯聚層業務均由OTN承載，從OTN環的兩個方向直連至站點A。某日站點F到站點E和站點D的光纜斷，導致站點F及其所在區域內基站大面積退服。維護人員通過網管配置站點F、站點E的電交叉業務，以及站點H、站點G的光交叉業務，利用經由站點H、站點G的備用波道（如圖1中的虛線所示），快速導通了原來經過站點E方向的PTN匯聚層業務，避免了長時間的大面積掉站。
