以太網專線業務開通測試技術

    隨著國際組織城域以太網論壇MEF對以太網專線業務模型、業務屬性、業務評價等各個技術層面概念定義的明確化，各運營商已經對Carrier Ethernet接入技術有了更加系統、全面的認識，并思考如何結合這類技術應用到自己網絡的專線部署、開通、測試中以提高自己的業務規范能力和服務效率。隨著各大運營商全球網絡覆蓋能力增強和國際網絡運營經驗的積累，國際以太網專線也逐漸升級部署，高品質以太網專線業務應用越來越廣泛。

    瑞斯康達以太網專線能夠?yàn)檫\(yùn)營商提供自動部署和業務開通測試報告，不僅提供運營商部署效率，節約運維成本，并且能夠?qū)μ囟ㄓ脩?hù)L1-L4層業務流做SLA監控和高密度的KPI數據采集，為運營商的最終用戶提供高質量的性能指標監控服務報告。設備管理軟件和服務管理軟件從兩個維度全面展現全網設備和服務運營狀態。本文重點介紹專線開通測試技術，即Y.1564測試技術。

1 ITU-T Y.1564技術

    Y.1564是ITU-T組織定義的以太網專線服務開通測試的方法，吻合了運營商在部署以太網專線時關心的主要網絡指標，在帶寬、時延、抖動、丟包率做出了專業的評價計算標準。Y.1564分為配置測試和性能測試，區分色盲模式和色敏模式，可多服務并行測試。

    配置測試的特點是測試時間短，帶寬測試步驟如下圖所示：

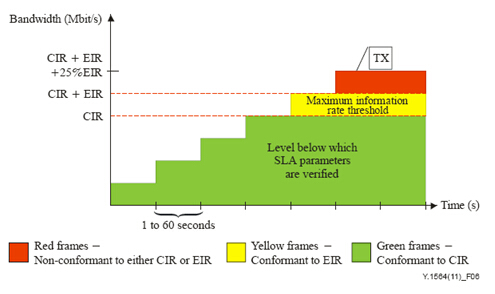

圖1：摘自ITU-T Y.1564標準

    測試流分6步階梯式模擬不同速率的業務流測試出CIR、EIR是否正確，測試時間可配置、測試流采用單一幀長流或者混合幀長流可配置。時延、抖動、丟包率利用對端智能環回技術環回業務測試流實現。

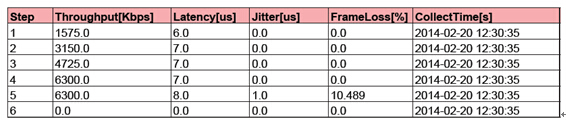

圖2：摘自瑞斯康達CE系列交換機Y.1564配置測試測試報告

    性能測試是開通測試結束后做的較長時間內的測試時，主要測試專線是能按照預期的KPI合法范圍長期工作，針對EVC中各類服務等級的業務給出測試指標，便于運營商查看網絡專線服務的運營狀態。

圖3：摘自瑞斯康達CE系列交換機Y.1564性能測試測試報告

2 瑞斯康達專線開通測試技術優勢

    瑞斯康達CE系列交換機完全覆蓋Y.1564的功能，強大的硬件設計省去了必須要在測試端點使用測試儀的要求，并結合MEF標準增強了業務開通測試的特性，體現了瑞斯康達交換機在以太網專線業務測試技術上的優勢。

    第一， 支持64條EVC并行測試

    Y.1564支持并行服務測試，瑞斯康達CE系列交換機滿足64條EVC并行測試。支持基于EVC或者EVC+CoS的業務測試，滿足運營商多條以太網專線迅速開通測試的容量需求�；�于點到多點的E-LAN模型的測試，支持指定源節點到目的節點的測試。

    第二， 支持MEF關于開通測試的標準配置指標和評價指標

    瑞斯康達CE系列交換機滿足MEF提出的PT（性能測試等級閾值）、MI（運營商維護窗口）、Availability（服務可運行）指標的配置和使用。

    PT是用于描述專線所跨的網絡范圍，瑞斯康達交換機滿足MEF提出的基于不同的網絡范圍設置不同的KPI閾值標準：

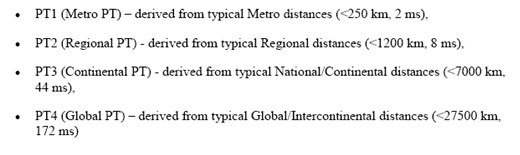

圖4：摘自MEF標準

    MI是從運營商運維角度考慮，指定某個時間窗口用于運營商專線業務排障或者業務升級使用。

    Availability是MEF基于運營商對網絡可用性給出的一個綜合指標。

    第三， 支持基于專線服務的網管部署、開通、監控

    瑞斯康達NVIEW統一網管平臺支持基于運營商對E-LINE/E-LAN/E-TREE/E-ACCESS模型的自動部署、開通測試、監控SLA功能，從設備管理、用戶管理、服務管理三個維度全面展示專線服務的狀態，為運營商及最終用戶提供直觀的訪問途徑，確保滿足運營商的運維需要和最終用戶的訪問查詢需要。
