從一鍵快拼到高精度測繪——航天遠景無人機綜合處理新方案

1 無人機技術發展現狀

由于傳統的航空攝影技術對機場和天氣條件的依賴性大、成本高、航攝周期長，造成了數據獲取能力不足，無法滿足我國經濟建設及空間信息服務的需求，因此急需新的遙感技術為日益發展的經濟建設和文化事業服務。以無人駕駛飛機為空中遙感平臺的技術，正是適應這一需要而發展起來的一項新型應用性技術，能夠較好地滿足現階段我國對航空遙感業務的需求，對陳舊的地理資料進行更新，從而充分保障數字中國、數字城市建設的空間信息的需求。

無人機遙感系統多使用小型數字相機(或掃描儀)作為機載遙感設備，與傳統的航片相比，存在像幅較小、影像數量多等問題，因此需要針對其遙感影像特點以及相機定標參數、拍攝姿態數據和有關幾何模型對影像進行幾何和輻射校正的軟件系統進行交互式處理，同時還需影像快速拼接、影像質量以及飛行質量的快速檢查和數據快速處理軟件，從而滿足整套系統實時、快速的技術要求。

2 航天遠景無人機綜合處理新方案

隨著國內無人機應用市場的逐漸升溫，航天遠景在無人機影像后處理方面也投入了大量的人力、物力，圍繞無人機高精度測繪和快速處理兩項關鍵技術展開研究。目前已掌握針對無人機大旋偏角影像的自動匹配技術、高精度空中三角測量技術以及影像圖快拼技術等一系列核心技術，并在國內首次推出便攜式的相機檢校軟件，使得無人機用戶隨時隨地進行相機檢校成為可能。特別在2014年10月，航天遠景面向有影像圖需求的非測繪用戶，推出了一鍵快拼軟件OKMatrix，以超越國內外同類軟件數倍的速度優勢，大幅提升了國土、林業、農業、水利、電力等行業用戶的操作體驗。

縱觀航天遠景的無人機軟件產品線，品種繁多，交相輝映，共同組成了完善的無人機后處理體系。根據軟件的功能特點和市場定位，可以將產品線分為兩類：

(1) 面向測繪用戶的無人機高精度方案

對于廣大的測繪用戶來說，精度是一切問題的出發點和落腳點，只有解決了精度問題，無人機技術才能在測繪領域中得到應用。航天遠景無人機測繪軟件產品線始終圍繞“精度”，已經能夠滿足1：1000比例尺地形圖精度要求。

(2) 面向行業用戶的一鍵快拼方案

對于廣大的非測繪行業用戶，影像圖的需求強烈，但是本身并不掌握復雜的攝影測量工藝。航天遠景在充分調研行業用戶需求的基礎上，推出了無人機一鍵快拼套件OKMatrix，將無人機影像圖制作簡化為“一鍵”。

2.1 面向測繪用戶的無人機高精度方案

利用無人機進行高精度地形測繪，涉及到圖1所示的多個環節，只有每一個環節的質量指標滿足要求，最終的成果才能滿足要求。航天遠景的無人機高精度測繪方案正是基于這一思路，著眼于無人機地形測繪的全局，將精度指標分解到各個環節，層層把關，逐級控制。針對無人機測繪的各個階段對軟件系統的不同需求，航天遠景提供了一系列的軟件系統，從而解決了無人機小數碼影像的航拍現場快速影像質量檢查、相機布控、相機輻射校正、內業空三以及高精度大比例尺3D產品的快速生產等各個階段的問題。

圖 1 航天遠景無人機高精度測繪全流程圖

2.1.1 航拍階段

航拍階段的工作重點是獲取無人機測繪所需的影像，旋偏角、重疊度以及航線彎曲度是這個階段的重要指標。在航天遠景的無人機方案出現之前，航拍階段缺少有效的質量控制手段，通常是在空三加密的時候，根據自動轉點的情況評價航飛質量，當發現質量不合格時，只能重飛，造成工期浪費，也增加了生產成本。

航天遠景OKMatrix是一款針對無人機的航飛質量檢查軟件，為航飛隊提供現場航拍質量評估能力，能夠在5～10分鐘內完成一個架次的質量評價工作，輸入圖2所示的質量報告。

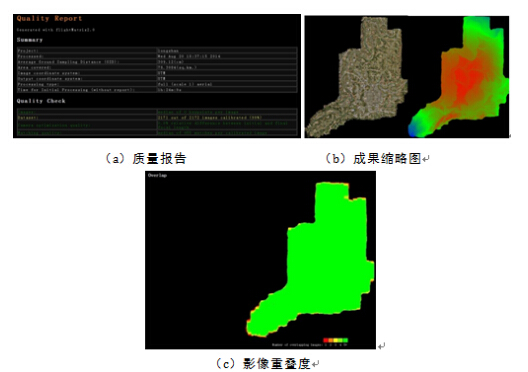

圖 2 質量報告

圖，以文字和統計報表的形式表達航拍質量的關鍵指標，圖、(c)，以圖形化的形式顯示航拍區的概略影像、稀疏DEM和重疊度，提高質量檢查結果的直觀性。

2.1.2 像控測量階段

一般情況下，無人機影像幅面遠小于傳統航攝儀獲取的影像幅面，如果參照傳統航空攝影測量的標準進行控制點的布設，則需要布設大量的地面控制點�？刂泣c(diǎn)合理布設、控制點的外業量測以及控制點的內業轉刺成為像控測量階段的主要任務。在航天遠景的無人機方案出現之前，通常需要進行自由網平差，生成測區鑲嵌圖，對照鑲嵌圖和航片，人工布設控制點，并制作像控片，再有外業測量人員攜帶紙質的鑲嵌圖和像控片，到野外測量控制點的物方坐標。在這個作業過程中，控制點的布設是一個人工過程，其合理性高度依賴于作業員的經驗，外業測量人員所攜帶的紙質材料也能有效發揮現代導航技術的優勢，不能有效指引作業員以最快的方式到達既定點位。這些問題的存在制約了像控測量的工作效率，尤其是在無人機測繪需要大量地面控制點的情況下，這一問題更加突出。在工期和成本緊張的情況下，只能盡量減少控制點的使用量，對最終成果的精度產生潛在的威脅。

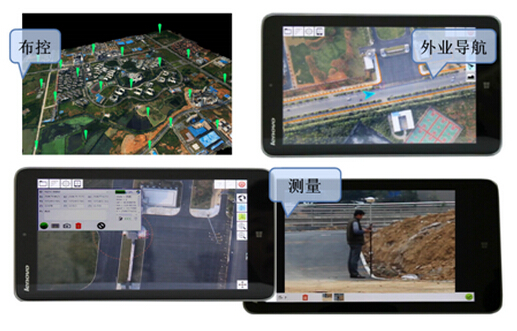

航天遠景SurveyMatrix致力于像控測量的無紙化和智能化。圖3為SurveyMatrix四大功能：(1)全自動布控，點位分布更合理，布設質量與作業員經驗相關度低;(2)外業測量智能導航，能夠依據作業所處位置，自動計算到達每一個既定點位的最有路線，加快尋點過程;(3)測量、平差同步進行，能夠即時發現控制測量中的粗差點，減少返工;(4)測量、記錄一體化，與RTK手簿無縫結合，既能記錄點位也能拍攝現場照片，建立照片和點號之間的關聯關系，杜絕點號、點位及現場照之間的張冠李戴。

圖 3 SurveyMatrix 功能示意圖

2.1.3 相機檢校階段

無人機上通常搭載家用數碼相機，這類相機的畸變比較大，如果不進行精密檢校而直接用于攝影測量，即使在空三加密階段采用了帶系統誤差自檢校的光束法區域網平差算法，仍然不能滿足高精度測繪的要求，為此，相機檢校成為無人機高精度測繪中至關重要的一個環節。在航天遠景的無人機方案出現之前，用戶需要每隔一段時間，將相機快遞到具備相機檢校能力的實驗室進行檢校。由于來回快遞，周期至少3天時間，而無人機的航拍時間窗口有限，與天氣密切相關，用戶通常會為了在氣象條件良好時抓拍，而放棄起飛前的相機檢校，這將對無人機的高精度測繪產生不利影響。
