OPWILL公司FTS-300光纜測試儀應用操作

    北京奧普維爾科技有限公司（以下簡稱OPWILL公司）FTS-300光纜測試儀是集成OTDR，光纜查找，紅光源，光源，光功率計和光纖端面檢測功能于一體的光工具類測試儀表，產品一經推出市場，就受到市場的認可和客戶高度的贊譽,這是OPWILL公司研發以技術創新為目標的結果。

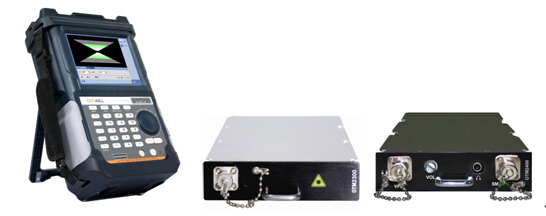

FTS-300光纜測試儀

    現根據長期測試的實踐，總結公司FTS-300光纜測試儀操作方法與出現問題時的解決方法，希望對客戶在實際使用中能有所幫忙。

一、 測試原理

 FTS-300光纜普查儀采用的是光學干涉的方法，連續光從兩個相反的方向通過同一根光纖

 通過敲擊光纜外殼，在壓力的作用下，干涉波形產生相位位移，進而轉化成聲音和圖像來進行識別

 FTS-300光纜普查儀的靈敏度與敲擊點之間的距離大致成正比例關系

A、 在不損傷光纜、不中斷通信的情況下，用最先進的干涉技術，通過極其簡易的操作查找并定位故障光纜。

B、簡單的線路通斷測試，以及線路中是否存在較高反射的測量。

二、 功能應用范圍

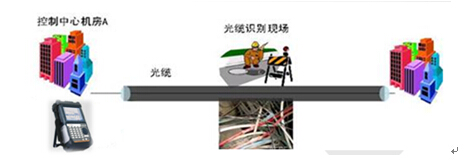

    FTS-300光纜普儀應用范圍

 資源普查；

 在線割接；

 光纜搶修；

 故障定位；

    由于目前光纜線路資源存在非常雜亂的問題，以往施工方法又存在諸多缺陷：

1) 從已知的地方開始逐一拽拉 (需要花費很多時間查找，捆綁處無法分離，精度有限)

2) 用OTDR加上彎曲光纜的方式(對于光纜造成損壞)

3) 用OTDR加上速凍液的方式 (操作難度較大，潛在毒害)

4) 射頻探測的方式 (部分直埋光纜去除加強芯，無法探測)

5) 光纖識別儀(需要開剝光纜，對線路傳輸有一定影響;如不開剝，只能查找兩端尾纖)

6) 紅光源 (無法探測路由，測試距離較短)　

    如果不能正確定位光纜，就會出現一系列的維護問題，如果操作失誤，將會造成嚴重后果。我公司FTS-300光纜普查儀完全避免上述缺陷，提供高可靠性的測試解決方案

三、 操作介紹

1、  打開攜帶儀表包，將儀表工作平臺上，以確保儀表平穩。

2、 將220V交流電通過標配的電源線連至儀表電源端口，確保連接牢固，暫不加電。

3、 取下主機頂部光纖測量端口的防塵蓋，用專用法蘭清潔工具清潔法蘭接口，再用專用尾纖清潔工具，清潔陶瓷接頭（FC/APC），清潔后將陶瓷接頭分別與儀表法蘭口對準連接，旋緊螺栓。

4、 根據所測光纜配線架上的法蘭連接器類型，從測量跳線組中選擇一條合適的跳線種類，確保接頭正確，跳線一端必為FC/APC 接頭（圓口斜八度頭），另一端可以是FC/APC接頭（圓口斜八度接頭）、FC/PC 接頭（圓口平頭）、SC/APC 接頭（方口斜八度頭）、SC/PC接頭（方口平頭），視具體情況而定。

5、 在測試光纜對端，觀察其法蘭連接器類型，如果為 FCAPC或SCAPC 的接口，則要從轉換跳線組中選取合適接頭類型的跳線，將APC（斜八度）接頭轉換為UPC（平頭）接頭，以確保足夠的光波反射，實現尾端的足夠反射。

6、 開機加電，等待儀表系統檢測及初始化，初始化后，進入光纜普查儀模塊界面，連接光纖線，將耳機連接儀表的音頻輸出端口，測試波長選擇為 1550nm，點擊 Run/Stop 按鈕 開始進行測試。

7、 測試端儀表自檢。本地工程師帶好耳麥，輕輕敲擊單纖模塊輸出端的測量跳線，聲音清晰則測量跳線連接正常，再用螺絲刀或小扳手等金屬工具輕輕敲擊本局的光纜，聲音清晰則法蘭連接正常。

8、 工程師撥通光纜中間某敲擊點現場工程師的手機，通知其將敲擊點的多根光纜加以分離，最好去除捆扎點，以適當?shù)牧Χ惹脫艄饫|。如果捆扎過緊，會導致敲擊傳導影響測量效果，用螺旋聲學隔離墊將光纜隔離，在距離捆扎點半米以上的位置敲擊光纜。

9、 本地工程師傾聽耳麥中的敲擊震動聲音，當逐根光纜敲擊時，儀表對其他光纜幾乎無反應，當敲擊儀表所連接的光纜時，儀表會有或大或小的指示，此時調節“Volume”旋鈕，使敲擊有比較明顯的音頻和視頻反應。

敲擊力度：不宜過大，有音頻指示即可，用力過猛會導致敲擊傳導。

10、 經過逐根光纜的等力度敲擊，根據儀表的指示，可以輕松找到所需要的光纜。

四、 常見問題

    根據我公司各個地區的實際測試情況總結出來會有以下常出現的問題以及相對應的解決的辦法。

1. 儀表主機平臺的操作，基本的操作通常情況下不會出現什么問題，但是下面的工作人員實際操作儀表的時候往往會忽略儀表上方耳機插口旁的調節靈敏度大小以及聲音大小的一個開關，沒有調節到最佳的靈敏度最后直接會導致測試的效果不好。這個靈敏度大小的調節和具體測試的距離的遠近也是密切相關的，所以需要具體的操作人員去做適當?shù)恼{(diào)節。

2. 儀表工作時候一個模式的選擇，通常情況選擇智能模式的測試效果是最佳的。其他幾個模式都是用不到的。

3. 很多的儀表使用人員都沒有注意到連接儀表這一端的法蘭頭是不一樣的，這點要強調下：我公司儀表連接口用的法蘭頭是需要APC接頭。

    另外，關于在另一端敲擊光纜的方式方法上出現的問題普遍會比較多。例如：

1. 在敲擊工具的選擇上，很多情況下會碰到這種問題，敲擊的時候有用老虎鉗的有用扳手的等等。個人覺得應該是用小一點的類似于螺絲刀的金屬棒敲擊效果最好，類似于螺絲刀的小的金屬棒敲擊能盡可能的避免串?dāng)_這個問題的發生，敲擊的工具小，受力點就小也不會產生大幅度的帶動周邊光纜的情況可以最大程度的避免串?dāng)_的問題。

2. 敲擊的力度，敲擊的力度不宜過大但也不能太小，力度過大的話同樣會控制不住的帶動周邊的光纜產生串?dāng)_的問題，力度過小的話可能儀表接收到的信號會變?nèi)跖袛嗟牟粶?zhǔn)確不清晰。

3. 敲擊光纜的時候把光纜適當?shù)姆珠_后在敲擊一根光纜的時候盡可能的用另一個手去抓住光纜起到一個固定光纜的作用，也是一個避免產生串?dāng)_的方法。

    最后就是還注意一個敲擊人員與表端兩個工作人員之間的溝通問題，敲擊的時候要有節奏有頻率的敲擊，那樣判斷的更加準確。
