全光交叉multi-haul DWDM系統給歐洲骨干光網絡所帶來的好處

　　摘要：一個透明的multi-haul OXC網絡架構相比一個OADM架構而言，將為一條歐洲的骨干網絡節省17%的資本支出(CAPEX)。由于歐洲骨干網絡的連接長度一般比美國網絡短許多，因此，這些資本的節省就顯得更有意義。

　　1、 引言

　　近來，行業內已經出現了利用一個全光交叉連接器（OXC）來完成在一條現有網狀網絡架構超長途傳輸演示的報道[1]。OXC所具備的超長途傳輸性能可確保設計出透明的網狀網（mesh network），而后者被認為是最具效率和成本效益的下一代光網絡。先前曾有人研究全光交叉連接給美國骨干網絡能帶來那些好處[2]，研究指出，采用全光交叉連接器的網絡僅比那些采用超長途系統（具有ROADM功能）的網絡節省5%的成本。而歐洲骨干網絡的連接長度一般比美國短，因此所需的中繼器數量更少，這就使端對端透明傳輸成為可能�；�于這樣的考慮，我們認為在歐洲骨干網絡采用全光OXC將顯得更具經濟效益。我們認識到，通過使用一個multi-haul DWDM系統可進一步地優化網絡的成本結構，而這里所說的multi-haul DWDM系統指的是在同一平臺上集成了長途（LH）和超長途（ULH）DWDM系統[3]。運營商在鋪設multi-haul DWDM系統時可彈性地選擇LH和/或ULH放大器，NRZ和/或RZ轉發器來適應網絡的物理層需求。本文分析比較了一個由全光OXC和一個multi-haul DWDM平臺所組成的網絡與一個由非透明長途系統和配有ROADM功能的multi-haul DWDM平臺所組成的傳統網絡之間的經濟效益差別。

　　2、網絡拓?fù)浜土髁考俣?BR>

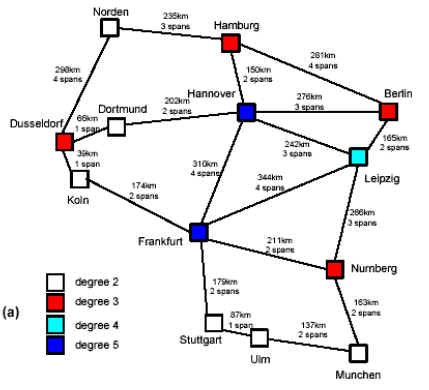

　　圖1（a）顯示了此次研究的網絡拓?fù)浣Y(jié)構，這是一條覆蓋德國全鏡的假設網絡。該網絡由13個節點組成，平均結點度(node degree)為2.9，19個鏈路的平均鏈路距離為201公里。156個可能的需求對（demand pair），連接長度從39公里到1873公里不等（見圖1.b），平均連接長度為581公里。而美國網絡典型的平均連接長度一般都大于1000公里[2]。

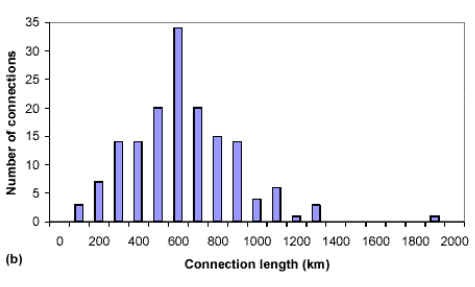

圖1（a）網絡拓?fù)?（b）連接長度分布圖

　　在第一階段所需要的總網絡帶寬為47×10Gb/s，流量是這樣劃分的：40%在鄰近節點間，30%集中在法蘭克福（Frankfurt）和漢諾威（Hannover）這兩個網絡中心，其余30%平均分布在其他節點上。在第二階段，總的網絡帶寬增加到76×10Gb/s，25%的流量在鄰近節點間，35%集中在法蘭克福和漢諾威，其余40%平均分布在其他節點上。在最后的第三階段，總的網絡帶寬增加到151×10Gb/s，20%的流量在鄰近節點間，32%集中在法蘭克福和漢諾威，其余48%平均分布在其他節點上。鄰近節點、網絡中心以及其他分布節點流量比例的變化反映出網絡流量從最初的語音為主轉向最后的較長距離數據流量為主的傳輸。

　　3、網絡設計

　　網絡規劃工具是被用來路由發送流量需求的，對工作流量采用最短的路徑路由，對1+1保護流量采用最短的鏈路分離路由�；�于這些路由，DWDM系統按照工程規則被分配到鏈路中，來決定是否要采用非歸零碼（NRZ）轉發器和標準LH放大器來組織連接，或者采用NRZ ULH放大器和甚長距離歸零（RZ）轉發器來組織連接。在156個可能的連接中，49可能使用LH放大器和NRZ轉發器來完成，145個可能通過ULH放大器和NRZ轉發器來完成，所有的156個連接都可以通過ULH放大器和NRZ轉發器來完成。由于物理層的影響，往往在每一個OADM或OXC節點的一個跨度上都存在一個距離懲罰（reach penalty）。

　　下面介紹一下分別由三種不同透明度的DWDM系統組成的三種網絡解決方案。

　　1、使用點對點LH DWDM系統的非透明網絡

　　LH放大器和NRZ轉發器被鋪設在整個網絡中，非相鄰節點鏈路需要中繼再生，不過每一個節點都出現了“通過pass-through”流量的再生，這就需要一對轉發器。兩個光線路終端（OLT）以背靠背模式安置在degree 2節點上，第3，4和5 OLT被分別安置在3，4 和5節點上，通過一個光配線面板（patch panel）來靜態地配置穿過節點的通道。

　　2、使用multi-haul DWDM系統（帶有ROADM功能）的非透明網絡

　　R-OADM被放置在degree 2節點上，允許上下信道和使所需通道穿過。在degree 3，4 以及5節點上，OADM被放置在最大流量的兩個支路上，以避免許多不必要再生的發生。OLT被放置在剩下的支路上，在那里通過一個光配線面板來靜態地配置OADM和OLT之間的通道。由于OLT的引入就必須使用NRZ轉發器來完成通道的再生。更深一步的成本優化可以通過使用multi-haul功能和在鄰近節點的任意點對點鏈路上鋪設LH放大器的方式來完成。

　　3、由multi-haul DWDM系統（帶有ROADM功能）和OXC組成的透明網絡

　　一個全光OXC就是一個增強的ROADM交換系統，例如在degree 3 或4節點上的流量交換和上下話路。在degree 5節點處，一個OLT被放置在流量最小的支路上，以避免可能出現的大量不必要再生的發生，OLT同時通過光配線面板來實現與OXC的互連。透明網絡顯然不能引入LH放大器，因?yàn)殚L(zhǎng)途流量的中繼再生不僅會增加網絡的資本支出(CAPEX)，還會增加網絡運營和升級的成本，因此這種方案顯然不能通過。而波長方案則通過升級路由線路數量（由40升級到80個通道）來消除出現的流量需求調整，通道數量的升級是通過對第二集團的40通道增加復用和交換架構來完成的。另一種方案則是在OXC為每一個需要波長轉換的地方配置兩個背對背轉發器（transponders）。無論如何，對現有流量水平而言，將必要的路由線路升級到80個通道要比波長轉換方案速度快，成本低。

　　4、結果

　　網絡成本的研究結果顯示在圖2，3以及表1中。即使是在最早期的計劃階段，OXC也是最便宜的解決方案，相比長途方案節省8%的成本，相比multi-haul R-OADM方案節省1%的成本。過了第一階段后，流量開始增長，也就是第二、第三階段，這些階段OXC與其他兩種方案之間的成本差距逐漸拉大，到了第三階段，OXC方案分別比LH方案和ROADM節省39%和17%的成本。

　　圖3顯示了在網絡中使用轉發器和核心設備之間的成本差別。這里的核心設備包括放大器，色散補償模塊，機架以及交換和復用設備。LH方案在所有解決方案中其核心設備成本是最低的，不過卻需要更多的轉發器。在引入超長途放大器后，R-OADM和OXC都增加了核心成本，不過由于網絡透明的關系節省了一定數量的轉發器，這對核心成本的增加也形成一定的彌補；第二第三階段顯示出當流量不斷增加時，OXC的成本節省優勢日益明顯。


圖2：每一種解決方案和計劃階段的總體網絡成本

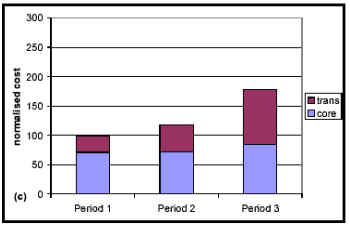

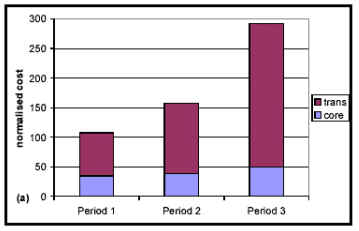

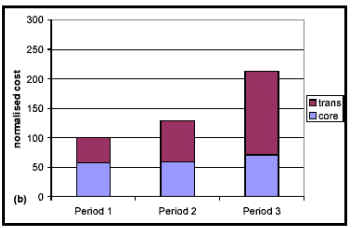

圖3：轉發器成本和核心網絡設備成本比較 a)長途方案 b) multi-haul R-OADM方案 c) multi-haul OXC方案


表1：關于長途方案和multi-haul R-OADM方案總體網絡成本節省比較

　　5. 總結

　　總之，我們已經研究了在歐洲骨干網絡配置一條全光交叉連接架構所帶來的種種益處，研究表明，相比傳統解決方案，這種OXC方案能節省大量潛在的capex，比如能比第一代長途系統節省39%的capex，相比multi-haul DWDM 平臺（帶有R-OADM功能）節省17%的capex。這些在歐洲網絡研究的結果表明這些資本的節約比美國同類網絡要明顯重大的多，原因是歐洲城市間的連接長度更短，允許使用OXC來實現真正的端對端（end-toend）透明傳輸。

　　來自業內其他專家的研究也表明[2][4]，全光OXC可以在運營和整個使用周期內通過借助各種成本節省的有利條件來給予運營商以更多增值。這些有利條件包括在DWDM層使用共享網狀保護功能而節省轉發器開支；通過使用遠程動態重構單元來提供更快的帶寬分配速度，從而減少資本回收時間；由于是透明的，因此在網絡擴容和升級的時候大大減少opex和capex。

　　6.參考文獻

[1] A. R. Pratt, B. Charbonnier, P. Harper, D. Nesset, B. K. Nayar and N. J. Doran “40 x 10.7 Gbit/s DWDM transmission over a meshed ULH network with dynamically re-configurable optical cross connects” in Proc. OFC'03, paper PD9, Atlanta 2003.
[2] A. Chiu and C. Yu “Economic benefits of transparent OXC networks as compared to long systems with OADMs” in Proc. OFC’03, paper WQ2, Atlanta 2003.
[3] G. L. Jones, J. H. B. Nijhof and W. Forysiak “Cost and flexibility advantage of a multi-haul DWDM platform” to appear in Proc. London Communications Symposium 2003. http://www.ee.ucl.ac.uk/lcs
[4] N. Geary, A. Antonopoulos, J. O’Reilly “Analysis of the potential benefits of OXC-based intelligent optical networks” Optical Networks Magazine, Vol.4, No.2, March/April 2003.

作者：
G. L. 瓊斯1,2, W. 弗斯克 1, J. H. B. 尼介赫夫1
1 英國馬可尼公司
2 倫敦大學通訊工程中心
