引言
目前，城市住宅供熱的熱能早已商品化，往往諸多的熱量之差問題，是供熱企業與居民矛盾的導火線。熱能計量成為供熱企業新的需求。根據目前住宅狀況，無線控制系統在熱網計量中具有施工方便，節省資源的優勢。但是由于以往熱網采用的無線通信模塊的發射距離近，穿透性差，造成數據不能實時回讀和控制，不能充分體現熱網的計費充分透明。Si4432是Silicon Labs公司推出的新一代無線通信芯片，它具有發射距離遠、穿透能力強、功耗低等優點，完全可以應用到本系統中。通過Si4432的應用，熱網數據能夠可靠、實時地傳輸，通過GPRS無線通信模塊和Si4432無線傳輸模塊對熱網的控制，進行溫度、壓力、控制閥的開啟時間等數據的傳輸與交互，從而解決熱能計量不透明的問題，為最終實現溫度的實時監控計量和熱網的參數采集提供前提條件。
1 關于Si4432芯片
Si4432芯片是Silicon Labs公司推出的一款高集成度、低功耗、多頻段的EZRadioPRO系列無線收發芯片。其工作電壓為1.9~3.6 V，20引腳QFN封裝（4 mm×4 mm），可工作在315/433/868/915 MHz四個頻段；內部集成分集式天線、功率放大器、喚醒定時器、數字調制解調器、64字節的發送和接收數據FIFO以及可配置的GPIO等。
Si4432芯片在使用時所需的外部元件很少，僅需要1個30 MHz的晶振、幾個電容和電感就可組成一個高可靠性的收發系統，設計簡單，且成本低。
Si4432的接收靈敏度達到-117 dB，可提供極佳的鏈路質量，在擴大傳輸范圍的同時將功耗降至最低；最小濾波帶寬達8 kHz，具有極佳的頻道選擇性；在240~960MHz頻段內，不加功率放大器時的最大輸出功率就可達+20 dBm，設計良好時收發距離最遠可達2km.
Si4432做成無線通信模塊應用廣泛，可適用于無線數據通信、無線遙控系統、小型無線網絡、小型無線數據終端、無線抄表、門禁系統、無線遙感監測、水文氣象監控、機器人控制、無線RS485/RS232數據通信等諸多領域。
Si4432芯片引腳圖如圖1所示。
圖1 Si4432芯片引腳圖
2 系統功能與結構設計
2.1 系統功能
系統可對熱網的運行實時監視、測量、記錄熱網運行參數并進行參數（溫度、壓力等參數）的超限報警；完成日常的管理工作，包括報表的生成和打印、熱網計量管理、對控制器的控制、參數設定、遠程數據采集、運行數據的匯總、綜合分析以及歷史數據的備份等功能。通過對熱網進行自動控制，使整個系統供熱均勻，滿足舒適性要求。同時減少熱量消耗，達到節能的目的，為最終實現“熱”的商品化和市場化提供前提條件。
2.2 系統拓撲結構

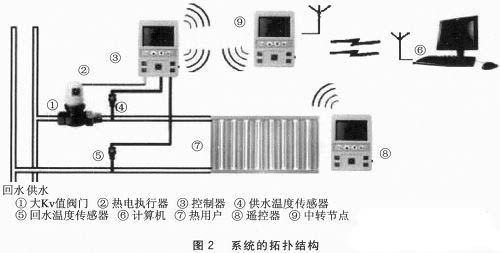

整個系統總體上可以分為3層：管理層、中繼層和現場儀表層。現場儀表層又可以分為控制器和遙控器。系統的拓撲結構如圖2所示。
2.2.1 管理層
管理層是位于熱力公司的主站，由以工業控制機為核心的網絡組成，工業控制機全天候運行。工業控制機既是調度中心的服務器，同時相對于各采集控制站點來說，又是客戶機。服務器通過寬帶實時采集、存儲來自各客戶機站點的數據，并對各站點運行情況進行實時監控。客戶機通過GPRS通信模塊和中繼層的集中器通信，采集集中器下的各個控制器的參數，進行實時采集和監控。
2.2.2 中繼層
中繼層位于用戶樓宇的公共位置，主要是集中器。它的通信部分由GPRS模塊和Si4432芯片組成。它和管理層采用GPRS模塊通信，在現場儀表層采集溫度、壓力、控制閥的狀態和開啟時間等數據并將這些數據通過GPRS網絡傳輸給管理層；集中器和現場儀表層采用Si4432無線收發芯片進行通信，隨時采集現場儀表層的溫度、壓力、控制閥的狀態和開啟時間等數據，并且發送相關命令。
2.2.3 現場儀表層
現場儀表層位于各個熱用戶的住宅內和管道井里，主要由控制器和遙控器組成�？刂破鞣旁诠艿谰铮�2套Si4432無線收發芯片組成。它分別和集中器和遙控器通信，將熱網的溫度、壓力、控制閥的開關時間等參數上傳到集中器，同時接收集中器的命令；另一模塊完成與遙控器的通信，采集遙控器測定的室溫和設定的控制溫度，對控制閥進行控制，從而控制室溫。遙控器放在室內，可以采集室內的溫度，并由用戶對室內的溫度進行預設，通過Si4432芯片將參數送到控制器內，實現溫度的控制。
