優化QoS 規劃 實現LTE精品網絡部署

近年來，全球的移動運營商都面臨著飛猛增長的移動寬帶用戶，而每用戶的業務量也是在迅速飆升。移動運營商需要滿足用戶不同的需求，不只是過去簡單的互聯網接入，還包括各種通過移動寬帶提供的創新應用，例如多媒體電話，移動電視，互動游戲等。這些應用業務對網絡性能有著不同的要求。

移動寬帶業務的增長，對網絡的整體能力提出了新的挑戰。盡管運營商可以通過對網絡資源進行“超額配置（Over-Provisioning）”來解決業務對資源容量的需求，然而這是非常不經濟的方式，而且當網絡負荷由于突發升高以至超出統計上的負荷配額時，這種方式也不能保證能滿足網絡的業務質量要求。

QoS解決方案使得運營商能夠在資源有限的情況下，區分不同的業務和用戶，對網絡資源利用加以優化，最大程度提升每單位網絡容量所創造的價值。LTE的引入以及多網融合，對于QoS的整體解決方案提出了新的挑戰。

LTE是否意味著一定能給用戶帶來卓越體驗？

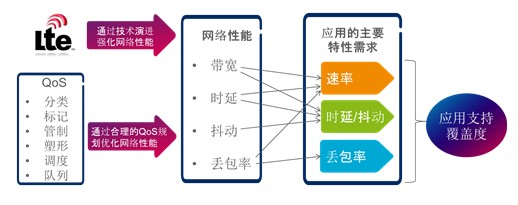

LTE加速了基于移動寬帶的“網絡社會（Networked Society）”的變革。相對于過往的移動數據業務，從終端用戶感知的角度，LTE帶來的最顯著特點是更高帶寬和更低時延，這除了使得一些應用能夠比過往有更好的體驗，也使得一些新的應用有了實現的基礎。通信行業近年來一個顯著的變化，過去的業務從語音為主導，將過渡到以應用為主導；而用戶對于網絡性能，過往主要關注它的功能性（能不能用），而現在更加關注網絡的綜合性能所帶來的體驗（好不好用）。由此引申出一個概念——“應用覆蓋（App Coverage）”。應用覆蓋，是指網絡能夠讓應用如所預期那樣工作的特性需求的覆蓋范圍；而應用的特性需求通常包括速率、時延、抖動、丟包率等方面。顯然，LTE能夠?yàn)檫\(yùn)營商顯著的擴大對用戶的應用支持覆蓋，例如它能夠支持到要求時延更短，或者要求速率更高的應用。

然而，LTE所帶來的高速的數據傳送以及較低的系統時延，一方面需要網絡整體提供合適的端到端QoS支持，另一方面它反過來也會對網絡的其他流量的QoS造成一定的影響。LTE技術本身為網絡的性能提供了基礎條件；然而，與用戶感知最直接的對應用特性需求的滿足，不一定能夠完全發揮出網絡的性能潛力。例如，即便網絡提供足夠的帶寬能力，然而由于時延或丟包率的原因，可能使得用戶的基于TCP的應用所能達到的有效速率與網絡的帶寬能力之間存在較大的偏差。從這種意義來考慮，整體的QoS解決方案，不單要考察個別指標，更重要是要協調考慮各種業務流量對QoS的不同要求，進行綜合的權衡和優化。

怎樣規劃多網融合下整體的傳輸QoS方案架構？

LTE的引入，通常是在現有的GSM/UMTS網絡上進行。因此，必須要統觀考慮LTE與GSM/UMTS等多種無線接入技術融合的網絡中的相互影響，整體規劃QoS方案。

IP傳輸網上承載著不同類型的流量，每種流量都不同的特性需求，例如時延、帶寬保證、丟包率等。因此，需要有一個整體的、協同的、可伸縮的機制用以在IP傳輸網與業務網絡之間來溝通業務等級（CoS）需求。差分服務（DiffServ）提供了這種機制，并且被IETF和3GPP所推薦。

移動通信網絡中的QoS框架包括IETF主導的DiffServ框架和3GPP主導的QoS框架

IETF主導的DiffServ框架

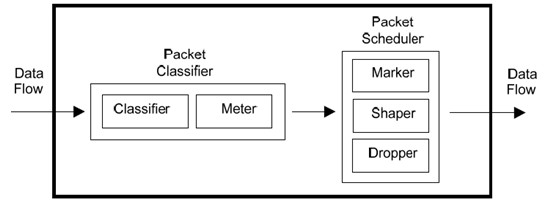

IETF的DiffServ框架提供了一種相對簡單但粒度較粗的差分服務方法，能夠滿足多數應用及特定業務的需求。要實現DiffServ架構，網絡節點需具備相應的功能，包括包分類功能、PHB轉發功能及流量調節功能，其中流量調節功能對流量有測量（Metering）、標識（Marking）、重塑（Shaping）及管制（Policing）等作用。在DiffServ架構中，網絡邊界節點使用包分類功能，在IP或者M(jìn)PLS報頭中添加合適的標識，網絡節點基于不同的標識采用不同的轉發策略以保證相應的QoS需求。

3GPP主導的QoS框架

ETSI/3GPP針對GSM/UMTS/LTE網絡定義了一個QoS架構。該架構定義了用戶設備和核心網之間的交互過程，并定義了QoS在這個過程中的應用。無線接入承載負責在移動終端和核心網之間傳送用戶數據，無線接入承載根據用戶簽約信息、核心網相應規則以及QoS類別來識別不同的業務流量。3GPP的QoS架構同時提供了QoS映射關系，無線承載上使用的QoS可以對應到IETF定義的QoS。在3GPP的QoS架構下，移動網絡業務可以與普通的IP流量使用同樣的網絡，使用同樣的流量匯聚方案及PHB方案。

下圖展示了3GPP的QoS與IETF的傳輸QoS 差分服務分級的對應關系。

差分服務（DiffServ）和MPLS/Pbits之間的映射由IETF定義，3GPP只定義了承載到差分服務（DiffServ）的對應關系。在DiffServ框架下，通過配置轉發資源來實現無狀態的IP QoS機制。差分服務在IP層決定分組的轉發概率。IPv4/IPv6報文中的一個6比特的字段被用于DiffServ標識，該字段被稱為DS字段。DS字段的值被稱為DSCP。在網絡設備中，不同的DSCP值對應不同的轉發規則或者不同的PHB。在實際使用中，DSCP的使用以及解釋必須達成共識，這點對于網絡域之間的互聯，跨廠家設備的互聯以及預期網絡整體行為的一致性推理尤為重要。

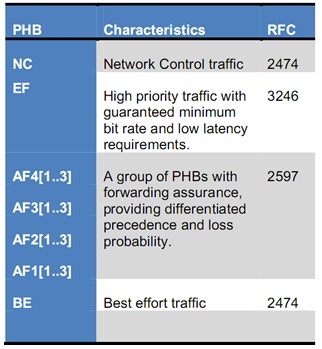

NC 網絡控制的流量

EF快速轉發，目的在于為要求低丟包率、低時延、低抖動的業務提供模塊支持

AF 確保轉發，提供差別的優先權和丟包可能性的帶轉發保障的群組

BE 盡力而為的流量

移動網絡的QoS架構

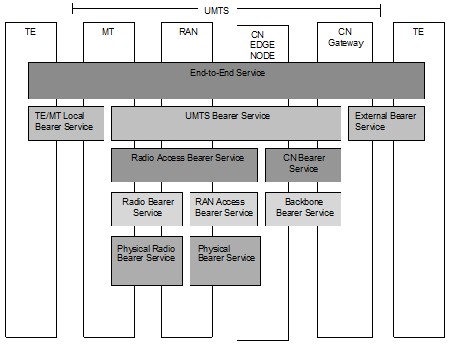

ETSI/3GPP為GSM/UMTS/LTE融合的移動網絡定義了一個QoS架構。下圖顯示了UMTS QoS架構的一些基本概念；自從3GPP Release 99以后，它也適用于GERAN/GPRS流量。

3GPP TS23.107定義的UMTS QoS架構

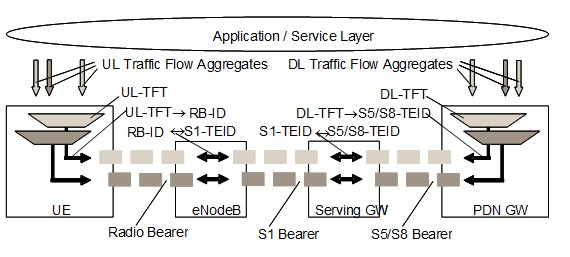

下圖顯示了在EPC/LTE系統中的QoS概念。

GSM

在GSM通信中，電路交換域呼叫使用信道類型參數，它與分組交換域中使用的QoS參數不同。自3GPP R99起，對GSM/GPRS的QoS屬性定義并入到UMTS的定義中，使得GSM與UMTS遵循相同的原則，使用相同的業務類型來對業務進行分類。

UTMS

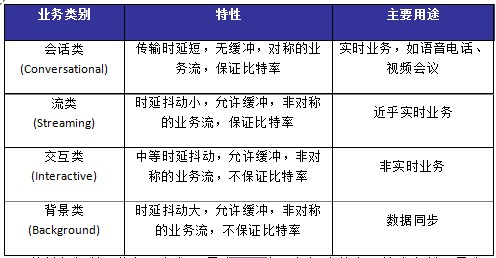

3GPP定義了四種流量類別（Traffic Class），每種流量類別都描述了用戶流量的特定類型。一種流量類別是一組QoS屬性及其相應取值范圍的集合。

UMTS承載的QoS特性包括若干指標，包括：最大比特率、保證比特率、按序交付、最大業務數據單元、SDU格式信息、SDU錯誤率、剩余比特錯誤率、錯誤SDU傳送、傳輸時延、業務處理優先級、分配/保留優先級、源統計描述符、信令指示等。

LTE

在網絡演進過程中，EPC/LTE引入了一些對QoS有直接影響的概念。

EPS Bearer（EPS承載）。它定義了分組數據流從用戶終端到SAE網關所獲得的QoS服務等級。EPS的QoS控制的基本粒度是承載，也就是說，所有映射到同一個承載的分組數據流將使用相同的轉發優先級（如，調度，排隊，碼率塑形等）；不同的轉發優先級需要調用不同的承載。從帶寬資源預留方式的角度，EPS承載可以分為兩大類：GBR和Non-GBR。

GBR承載（保證比特率承載）：基于GBR承載的業務，可認為不會發生因擁塞導致的丟包；GBR是典型的“按需”建立承載，因?yàn)樗�預留專用的傳輸資源。在網絡資源充足的情況下，GBR承載允許高于所保證的比特速率MBR；MBR與GBR相關聯，設定一個GBR承載可達的比特率上限。

Non-GBR承載（非保證比特率承載）：基于Non-GBR承載的業務，預期會發生因擁塞而導致丟包；Non-GBR承載可長期保持建立的狀態，因?yàn)樗�不�?huì)預留傳輸資源。為使系統帶寬資源使用更優，EPS系統定義了AMBR，它被用來限制單個用戶的總速率，因此它不是針對單個承載，而是針對一組Non-GBR的承載來設定。

ENodeB控制無線承載的QoS，每個承載都有對應的QCI和ARP。一個QCI值定義了包括轉發優先級，可容忍的時延和丟包率等指標。QCI的值及其特性并非在接口上傳送的信號，而是作為節點具體參數配置的指示。QCI提出了承載做包轉發的用戶平面參數特性，而ARP則用于承載建立的控制。具體而言，ARP負責承載建立的準入控制，即在無線資源受限的情況下，決定是否允許建立新的承載。一但承載成功建立，承載級別的包轉發（如調度與優先級等）則不受ARP的控制，而由QCI、GBR、MBR等其他承載級別的QoS參數決定。

LTE與GSM/UMTS融合共傳輸下的QoS規劃的一些建議

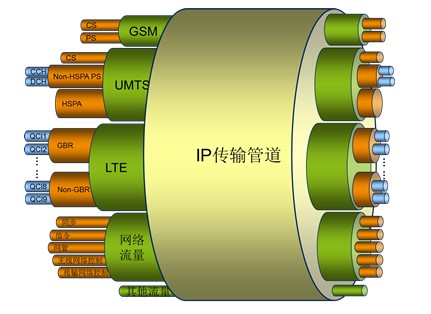

在GSM/UMTS基礎上部署LTE，使多種無線接入技術共IP傳輸?shù)牡湫蛨鼍跋拢��?guī)劃QoS時需要考慮的問題包括：

LTE業務當中哪些采用GBR承載，哪些采用Non-GBR承載；

LTE不同業務所對應的QCI及其優先級，時延要求，對丟包率的容忍度；

LTE流量對2G和3G語音業務和數據業務的影響；

LTE流量對網絡內部流量（信令、網管、計費、同步等）的影響；

IP傳輸設備對QoS機制的支持；

各種流量在有限隊列上的匯聚以及各隊列的優先級和權重；

等等

結合GSM/UMTS/LTE流量的特性和它們之間的相互影響，根據在國外的LTE網絡成功部署經驗，我們可以總結出一些關于融合QoS規劃的建議原則。由于篇幅所限，這里不一一列舉全部種類的業務流量的設計，更主要原因，具體的規劃配置情況，應該根據現網實際的情況以及運營商的策略相關加以具體分析和研究，而不能在此一概而論。

網絡同步與無線網絡控制

包括網絡的頻率同步或相位同步，電路仿真業務；以及IP化的Iub接口和Abis接口的無線網絡控制信號，如FACH、PCH、RSL等流量。這些流量占用帶寬很小，但是對時延和抖動的要求最嚴格，它對網絡正常工作也非常重要，因此在IP傳輸網中應該用最高優先級的隊列進行轉發，并且不應該與用戶流量放在同一隊列。

信令和傳輸網絡控制

這些流量對時延和抖動有較高的要求，對丟包率的敏感度比用戶的業務流量更高。并且，這些流量對于網絡的性能以至穩健運行有重要影響。因此，建議這些流量也應該放置較高優先級的隊列進行轉發。

語音/會話、實時視頻/游戲及其他GBR業務

相對于其他的用戶流量，這些流量對時延和抖動有較高的要求，對于丟包率也有一定的敏感性。這些流量都需要保證它的比特率以確保用戶體驗。因此，建議這部分的流量應該比其他的非保證比特率的用戶流量有更高的絕對優先級。

非保證比特率（Non-GBR）的業務流量

這些流量不需要保證它的比特率，對時延、抖動和丟包率的要求都相對較低。一般來說，對于這種類型的不同流量，建議分配到同一個優先級組的不同隊列中，可以通過給不同的隊列配置不同的帶寬權重來實現帶寬共享。這些流量一般包括LTE的Non-GBR承載流量（信令除外），UMTS的交互類，GSM的PS流量等。當然，對于這些流量，也可以根據他們的業務相對優先性加以分類匯聚在若干個隊列，并對這些隊列賦予不同的權重（例如通過加權公平隊列機制WFQ）來進行調度，使得運營商可以調整例如LTE與UMTS HSPA流量之間的相對優先比例。換言之，對于這些流量的不同隊列之間，不適宜采用絕對優先級，否則可能會出現，例如HSPA流量壓倒LTE流量或相反，這兩種情況都不合理。

網管流量

對于網管流量，如果網絡設備能夠支持，一般建議根據網管應用業務的重要性加以區分，例如通過不同的網管應用的端口號來對流量的DSCP進行標記來區分。對于一些優先級高而且占用帶寬不大的網管應用，例如基本的操作維護，告警信息等，建議分配在較高優先級的隊列，以避免由于用戶的流量——尤其LTE和HSPA流量——而阻塞網絡設備正常維護管理。而對于一些相對優先級較低而且占用一定帶寬的流量，例如文件傳送等，可以考慮與較低優先級的業務流量放在相同的隊列進行傳送。

除此以外，進行QoS規劃時，還應該考慮網絡中共享傳輸?shù)钠渌�流量，例如城域網WLAN的流量，這些可能也會對QoS的整體方案和實際結果產生影響。

后記

致力于建設LTE精品網絡，實現成功的商用網絡部署，除了優質的網絡設備，還需要有卓越的配套解決方案，包括整體的QoS規劃方案。尤其需要引起重視的是，QoS的規劃和配置，涉及眾多的網元和傳輸設備，影響范圍很大。如果初期規劃做得不足，以后再進行大規模整改將需要投入非常巨大的人力和成本，并且還會影響用戶的體驗。而在網絡部署初期，進行前瞻性的規劃并實施，則能夠通過最小的投入產生最理想的結果。愛立信作為全球LTE技術和市場的領導者，在TD-LTE以及LTE FDD的商業部署方面，都擁有豐富的成功經驗以及出色的整體解決方案。通過提供專業的QoS規劃方案，愛立信已經為多個運營商成功部署優質的LTE網絡，并且得到廣泛的驗證。

作者：郭冠鴻 愛立信（中國）
