華為LTE承載性能管理解決方案

在網絡中，嚴重的故障狀態可以通過告警機制來檢測，但是在多個設備單元之間的非常低速率或者間歇性錯誤狀態，會導致業務質量降低，卻是無法通過告警機制來檢測到，這種情況下，就需要性能監控了。性能監控一般使用連續性的收集與網元性能相關的數據，一般情況下，設備提供原始的統計數據，網管或者專門的性能管理服務器進行處理，生成各種報表，進行相關性分析，趨勢分析等等，最終以報告、圖表或者其他形式呈現給客戶。

性能監控和責任定界

電信網絡由于所有權歸屬，維護體制，維護團隊上的不同，存在不同的維護域，不同的維護域之間互相不感知，或者不必要感知。不同維護域之間存在邊界的，邊界和邊界之間的界限就需要有清晰的分界，以便于維護。以LTE移動承載為例，說明維護域的不同。

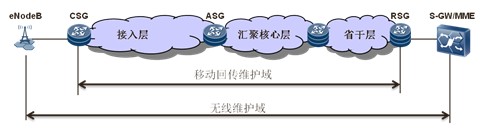

移動網絡維護域示意圖

如圖1所示，在一個端到端的LTE移動網絡中，可能存在多個維護域。無線維護域，無線維護人員僅負責基站、S-GW/MME等的維護，對中間的回傳網絡不可見，不感知；移動回傳維護人員負責從基站側CSG(基站側網關Cell Site Gateway)經過ASG（匯聚網關Aggregation Site Gateway）再到到RSG（RNC側網關RNC Site Gateway）之間的網絡的維護和管理，對無線網絡不感知，不可見。有故障時，不同維護團隊需要快速的分清責任，快速進行故障定位和排障，對鏈路可管、可控、可視。為達到這個目的， CSG在移動回傳網絡提供如下一些功能，端到端監控鏈路的性能：

和RSG組成端到端網絡，對這些電路連接的提供性能監控，提供可視的鏈路狀態報告，加速故障定位和排障；

和RSG組成端到端網絡，對這些電路連接的連續性進行檢測，實時的感知網絡中斷與否，并在中斷時及時倒換到備用鏈路上去。

回傳網絡的一個重要的作用，就是將所承載的電路連接變成可見、可感知、可控、可預知，出現故障時，通過承載網豐富和強大的OAM能力、性能監控能力，加快故障定位和排障，盡量減少業務中斷時間。

華為LTE承載網性能監控解決方案

LTE承載網因為X2接口的引入變得十分復雜，在排障、責任定界和快速故障定位方面提出了新的挑戰，對網絡可管、可控、可視能力要求更高。因此，對每一段、每一個網絡層次的性能監控、OAM管理、故障定位、責任定界就非常重要。

ITU-T和IETF分別定義了多種分組網絡的性能監控的標準，從測量方式上可以劃分為間接測量和直接測量兩種方式。

間接測量是通過插入測試流，測量測試流的丟包率和延時，用測試流的性能表現來表征實際業務流的性能等。間接測量有如下缺點：

插入測試流會影響業務質量，尤其是在擁塞時；

測試流的表現不能完全代表真正業務流的表現，業務流的優先級、報文長度、QoS調度過程等都會影響測試結果，從而能引入較大誤差；

間接測量一般都是通過軟件實現，無法大規模部署，測量精度也有限，也會影響正常業務。

直接測量是直接針對業務流的測試，一般是將業務流劃分為一系列測量區間，在兩個測量點分別統計對應區間的發包數、收包數和延時，同一個區間的發包/收包數的差就是該區間的丟包數。直接測量的優點在于：

直接體現業務流的性能，完全是真正業務流的實際表現，和實際網絡一致；

測量結果精確，因為是針對實際業務流的統計，結果更精確；

不干擾正常業務，對正常業務流進行簡單“染色”或者使用特殊的標簽值，不影響正常業務；

一般都是通過硬件實現，對整機性能沒有影響。

下面的列表將當前主要的一些分組網性能監控方式簡單總結一下：

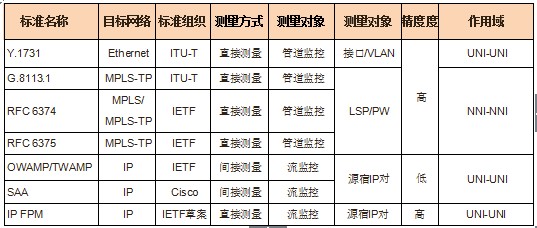

表1 各種在線性能監控標準簡單對比

從上面對比可以看出，間接測量的結果只能在一點程度上表征實際網絡的性能，實際網絡部署時，應該盡量使用IPFPM直接測量模式，目前已經成為發展趨勢。

1）IP FPM提供在線IP性能監控

IP FPM（IP Flow-based Performance Monitoring）是華為獨創的IP在線網絡性能監控解決方案，已經有IETF草案發布，http://tools.ietf.org/html/draft-chen-coloring-based-ipfpm-framework-01，其基礎架構如下圖所示：

IP FPM架構

IP FPM架構中包含三個邏輯體：

DCP：Data Collecting Point，每臺參與IP FPM監控的設備上配置一個DCP，DCP收集本設備上TLP的測量信息向MCP報告，MCP進行集中計算得到測量結果。

TLP：Target Logical Port，每個測量實例可包含多個TLP，同一個TLP上可同時進行多個測量實例的測量。TLP識別目標流并進行統計測量，TLP的測量操作基于本地的配置信息，完全獨立于參與同一測量實例的其他TLP，TLP之間無須交換控制信息。TLP可以定義在L2接口上，也可以定義在L3接口上，與協議無關。

MCP：Measurement Control Point，每個測量實例對應1個MCP，同一個MCP可對應多個測量實例。

IP FPM測量時，并沒有額外引入測試流，因此是直接測量模式，最直觀的體現了業務流的實際質量；在報文頭中的標記是IP報文中的保留比特，中間網絡不會處理，全部透傳，因此，IP FPM可以支持端到端部署，對中間網絡無特殊要求，可部署性好。

IP FPM實現了控制平面與數據轉發平面解耦，控制平面的DCP、MCP和轉發平面的TLP分離，同時TLP與協議無關，可以支持L2接口，也可以支持L3接口，同一測量實例可包含不同協議接口的TLP，實現了跨異種網絡的直接E2E測量，例如L2 + L3網絡的端到端測量，也可以支持點到多點的組網。

2）內置RFC2544實現離線性能監控

既然要隔離用戶網絡和運營商網絡，提供清晰的維護界面，便于在出故障時分清責任，那么提供一份完善的SLA報告就是一個很好的解決方案。為測試以太網專線業務性能，提供相應的SLA報告，業界比較成熟的解決方案是通過RFC 2544來實現。

華為LTE承載解決方案中，ATN支持內置RFC2544產生器和分析器，以及反射器。如下圖所示：

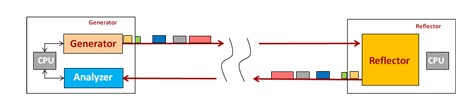

內置RFC2544示意圖

雙向測試模式時，近端ATN支持測試報文生成器，發送到遠端；遠端設備（不限定是ATN），將收到的測試報文反射回去（可以通過端口物理環回或者邏輯環回），近端ATN收到后，和發送的報文進行對比和分析，就可以計算出延時、丟包率、吞吐量了。內置RFC 2544可以實現免以太網儀表開局，業務自動驗收，提供SLA報告，進行網絡定界，分清責任，在不同運營商網絡、相同運營商不同運維部門之間的進行責任定界等。

3）Y.1731提供完善二層性能監控解決方案

ATN支持完整的Y.1731定義的PM部分，包括幀丟失，幀延時等，能提供基于VLAN，PW和端口的性能統計，提供完善的以太網二層性能監控解決方案：

幀丟失測量 (ETH-LM)，包括單端ETH-LM和雙端ETH-LM

幀延時測量 (ETH-DM)，包括單向ETH-DM和雙向ETH-DM

吞吐量測量

Y.1731標準里面，在描述以太網吞吐量測量指出，RFC2544已經定義了測試方法和要求。并指出可以基于ETH-LB和ETH-TST來完成吞吐量測試，但是沒有進一步的實現描述。ATN提供吞吐量測試是通過ATN支持的內置RFC2544測試功能來提供吞吐量測試功能的，詳細請參考本文有關RFC2544部分章節。

uTraffic性能管理平臺使網絡流量可經營

uTraffic是華為公司承載網的統一性能管理平臺，聚焦網絡流向、流量管理，以及管道質量的可視化，實現海量數據匯聚、分析&挖掘、按需展現的功能，幫助運營商實現網絡流量、業務質量管理、網絡容量的精細化管理。

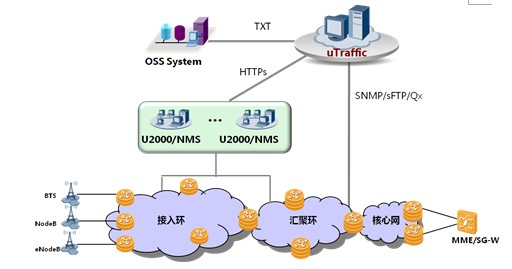

uTraffic在網絡中的位置

uTraffic作為網絡管道的智能管理系統，具有以下優勢：

統一的性能分析系統

uTraffic統一管理路由設備、接入設備和傳送設備的性能，靈活構成FTTx、IP Core/IP METRO、IPRAN等多種性能解決方案。從設備性能維度，通過對設備CPU利用率、內存利用率、資源利用率等指標的監控反映設備的運行狀態。從業務性能維度，通過對丟包率、誤碼率、時延、抖動等KPI反映業務的品質。

大容量采集能力

uTraffic提供了獨立的性能采集器，除采用業界通用的SNMP模式外，還提供了獨特的BULK采集模式，將設備性能數據通過FTP/SFTP協議進行傳輸，性能采集能力提升顯著，可滿足大規模網絡的性能采集要求。

流量管理可視化

uTraffic具有強大的GUI展示能力，可以在GIS地圖上動態展現各網絡節點的流量情況，可以精確了解各網絡節點的各種性能指標詳細情況，充分了解業務流量、流向以及業務質量。支持GIS地圖、業務流量可視、業務質量可視、強大自定義Dashboard輸出、一鍵式導出分析報告、支持離線分析和匯總、Email信息及時推送

E2E業務質量監控

uTraffic基于網絡拓撲進行網絡性能數據監控，通過各種靈活的統計報表和性能展示方案，實現對網絡業務的質量監控。

容量管理和趨勢預測

通過對網絡流量的分析，及時掌握網絡中流量分布情況，并基于與歷史性能數據或峰值數據的對比，對網絡流量趨勢進行預測�？蛻艨蓳�(jù)此進行動態的網絡流量調整或作為未來網絡擴容的依據。

結束語

LTE承載相對3G承載來說，網絡規模更大、復雜程度更高，責任定界、故障診斷和快速定位更難，網絡安全性要求更高。華為提供多層次性能監控解決方案，用于不同維護域之間定界，形成不同的維護域之間的清晰的維護界面，在出現故障時，根據設備的OAM能力，提供相應的SLA報告，分清網絡責任，快速進行定位和排障，盡可能的減少業務中斷時間。

華為性能監控解決方案支持豐富的OAM機制，例如Y.1731，IP FPM，內置RFC 2544功能等。在線性能監控中，對二層網絡，建議使用Y.1731實現；三層網絡，建議部署IP FPM，L2 + L3端到端網絡，推薦IP FPM；離線性能測試，建議內置RFC 2544。同時為更直觀、更友好地進行性能管理，華為推薦uTraffic圖形化流量經營工具，提供完善的二三層網絡的性能監控解決方案，使網絡性能管理更優化，網絡端到端流量可視，可管理，可經營，維護責任清晰。

作者：華為網絡產品線網絡營銷工程部運營商與IP產品管理部高級產品經理 夏慶峰
