云化能力提升：廣東聯通OCS系統CF刀片化工程介紹

2011年廣東聯通OCS系統完成了PROXY刀片化的工程，PROXY對業務增長具有快速擴展性，但CF域不滿足這個要求，況且PROXY是在號段基礎上對CF進行業務負載的，暫時不具備會話級負載均衡功能。隨著OCS系統支撐業務的快速發展，CF側支撐能力越來越成為制約系統支撐能力的一個瓶頸，以集中式中小型服務器部署的方式擴展效率低、風險高，不能快速滿足當前市場發展需求，在IT界云化技術發展影響下，推動CF刀片化技術改造，自然成為系統未來發展的合適之路。

這次工程范圍涉及到系統的方方面面，不單有新業務均衡核心模塊的研發，還有系統的軟硬件重新部署調整和內部數據的割接工程。

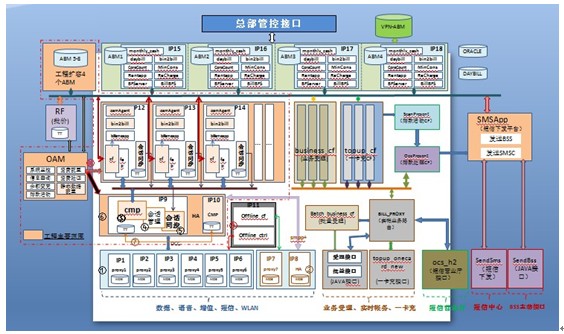

（OCS系統子系統集成圖）

工程主要涉及系統建設升級的有“ ”部分范圍所述，分為：

■ 擴容4個ABM庫工程，內部生產數據割接遷移。

■ 設備采購，PC機設備準備、安裝、應用，相關網絡架設施工。

■ CMP會話負載均衡軟件的開發、測試、部署、調試應用等研發及施工。

■ OAM升級改造，滿足刀片機集群便捷有效管理的要求，由⑩接口處進行的靜態數據分散式配置，改為集中式管理配置，對CF的系統監控接口保留，同時需要擴充對CMP的監控和間接的PC機狀況監控。

■ 考慮PC機集群的應用、子系統遷移挪出的機器重新部署、其它子系統對PC機集群的系統集成改造和重新部署，整個生產環境大調整的施工工程。

■ PC機集群數量較多（幾十臺）且隨著業務的不斷增長而不斷擴展，建設滿足集群化部署方式的運維手段也是工程的重要部分，包括：主機資源監控、靜態配置數據管理、應用的升級同步、業務運行狀況監控等等。

工程中，新增的核心模塊有三大塊：業務均衡模塊CMP、會話同步模塊session_syn、超時會話管理改造。主要涉及的功能：

□ 會話級負載均衡網元CCR消息到CF刀片化PC主機。

□ 會話記錄集中同步到CMP。

□ 超時會話集中處理。

□ CF刀片集群?jiǎn)喂?jié)點故障時，故障節點會話記錄快速均衡到集群其它PC機。

□ 動態向CF刀片集群添加新PC機。

□ CMP提供人機管理交互接口。

□ CMP提供離線容錯功能（單節點故障，當會話同步中而未完成時，可以考慮把會話發往離線節點）。

□ CMP架設OAM統一接口，各個業務CMP統一由OAM監控管理。

CMP在滿足上述的功能時，盡量采用開放的設計，以插件和消息驅動的方式來實現，整體的模塊框架如下：

在滿足上述的功能情況下，對于性能能否滿足生產需求和業務增長的需求是這次工程能夠勝利完成的至關重要指標。

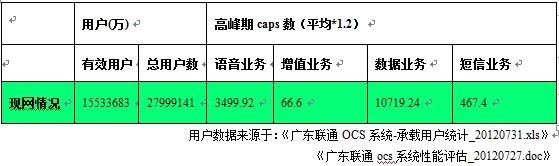

從OCS現網的業務量統計來看，數據業務最大，每秒10719個請求，如果8個ABM服務器用戶量相當，可以認為10719個請求分?jǐn)偟?8 個節點上面，每個節點處理的請求數為1339個。CMP按ABM和業務來部署，8個ABM，6種業務（數據、語音、會話增值、事件增值、短信、WLAN），共48個CMP進程。每個進程每秒最多處理 1339 個請求的要求就可以滿足系統當前要求，考慮將來業務發展等情況，CMP按每秒處理8000 個CCR請求的目標建設。

會話同步模塊session_syn同步50萬會話記錄，提出2分多鐘同步完成的時間要求。達到每秒接近4500條記錄每秒的速率。

單故障節點異常時，重新更新均衡50萬會話記錄的時間大概是30秒的要求。

在均衡算法方案中，提出了三種均衡算法：

1、 業務量均衡

2、 加權均衡

3、 時間均衡

√業務量均衡

核心思想：根據處理的業務量進行負載均衡，業務量以計費請求消息數與計費應答消息數之差作為衡量。(優先實現這種策略)

啟用計數器登記計費請求消息數與計費應答消息數之差，每發送一個計費請求，計數器遞增一；反之每收到一個計費應答，計數器遞減一。

算法實現：CMP對每個計費請求消息進行負載均衡選擇CF計費節點的時候，先判斷是否能直接路由，如：相同會話、相同號碼發往同一個節點，不能，對CF所有計費節點的計數器排序選擇最小的發送。

特別地，1）如果有新節點添加進來，這個算法也不需要重置計數器。

2）采用計費請求消息數與計費應答消息數之差作為計數器的值，可能由于業務量少或者某個主機處理能力比較快而相對比較集中地把計費請求發送到一個主機節點上面，為了避免這種情況的出現，在CMP實現的時候，當存在多個計數器都是最小值的時候，通過隨機函數計算選擇某個節點。

√加權均衡

算法核心思想：先滿足高處理能力節點的要求，然后才是考慮低處理能力的節點。這么做的理由有三：

1、不可能完全接收到X個消息后再統一分派；

2、不知道接收X個消息需要多長時間；

3、高加權的機器說明更好、更可靠，在不可預知后面接收消息的情況下，先保證當前處理的CCR被更可靠的節點計費。這些都是隨機不可預知的，但每接收到一個CCR消息的時候CMP就要作出判斷，該發往哪個CF計費節點。

算法實現：1）需要考慮加權值相互之間的比值。2）需要考慮換算以那個加權值為基準。3）換算過程中，是向上折算還是向下折算，由于核心思想中以高比值更可靠，選向上折算。4）均衡過程中，需要考慮加權值相互之間的最小公倍數問題。

√時間均衡

算法核心思想：根據每個CF節點平均處理CCR的時長來決定負載CCR消息數的多少，需要以輪詢策略來獲取最初的時長參數，然后再計算、轉換加權值，最終都以加權輪詢的方式均衡分發消息。

算法實現：1）最初的輪詢策略分發多少個CCR來獲取時長參數。2）每隔多長時間重新調整加權值。3）以什么算法公式轉換為加權值最為合理。

為了保證單PC主機發生故障時不影響業務的使用，需要對CF的會話記錄進行有效的管理和備份。系統引進了會話雙向同步的機制：

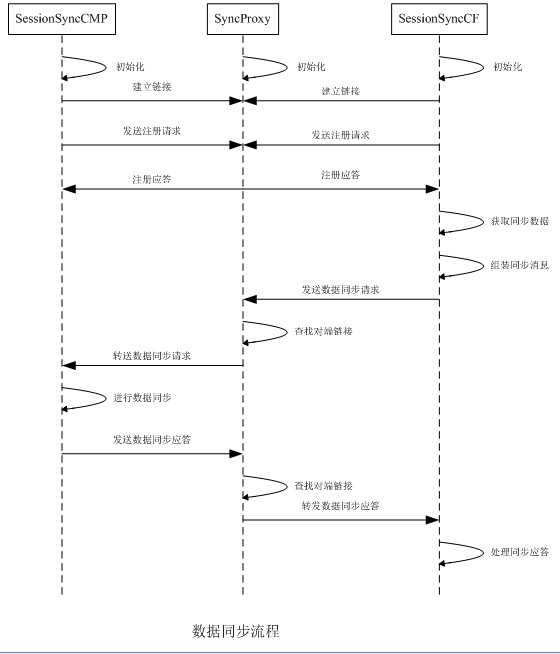

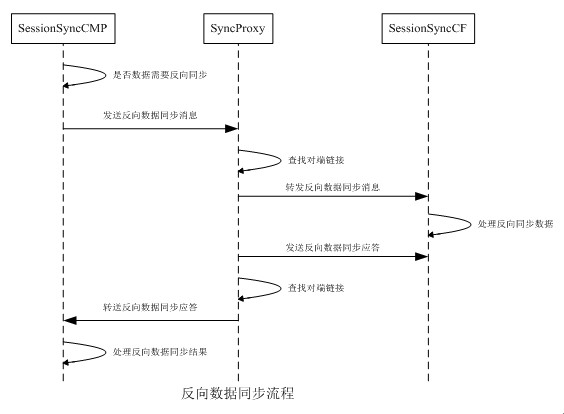

OCS系統在正常運行時，需要對會話數據進行備份，進行會話數據的同步處理；當某個節點發生異常時，需要對該節點的會話數據重新均衡到其它節點，啟動反向數據同步流程。

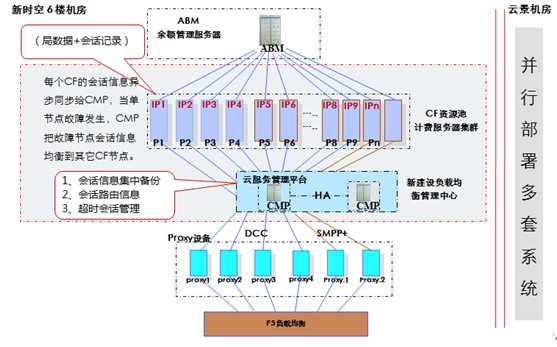

最后，CMP完成以后的物理架構圖如下：
