【LTE基礎知識】RRC層協議其功能與狀態概述

相關專題: 基礎知識 無線
RRC層功能

  無線資源控制RRC層是支持終端和eNodeB間多種功能的最為關鍵的信令協議。RRC的功能包括:

  廣播NAS層和AS層的系統消息

  尋呼功能(通過PCCH邏輯信道執行)

  RRC連接建立、保持和釋放,包括UEE-UTRAN之間臨時標識的分配、信令無線承載的配置

  安全功能,包括密鑰管理

  端到端無線承載的建立、修改與釋放

  移動性管理,包括UE測量報告,以及為了小區間和RAT間移動性進行的報告控制、小區間切換、UE小區選擇與重選、切換過程中的RRC上下文傳輸?shù)?/span>

  MBMS業務通知,以及MBMS業務無線承載的建立、修改與釋放

  QoS管理功能

  UE測量上報及測量控制

  NAS消息的傳輸

  NAS消息的完整性保護

RRC狀態

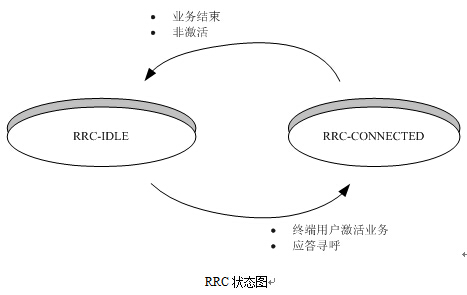

  RRC協議的主要功能就是管理終端和E-UTRAN接入網之間的連接。下圖是RRC協議的狀態圖。

  每一種RRC協議狀態實際上代表了一種連接狀態,并且描述了網絡和終端如何處理終端移動、尋呼消息和系統信息廣播。

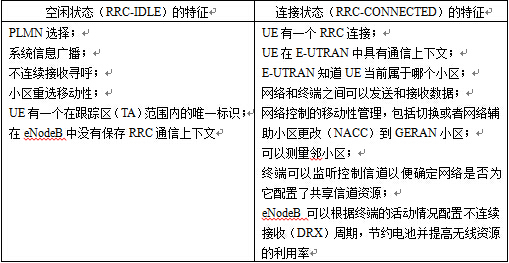

  空閑狀態和連接狀態的具體特征描述如下表所示。

    UMTS系統中UE包含5種狀態,即空閑狀態、CELL-DCH狀態、CELL-FACH狀態、CELL-PCH狀態、URA-PCH狀態。與UMTS系統中的RRC狀態相比,LTE系統中的RRC狀態大大減少了,這意味著LTE系統中RRC的狀態機更加簡單,進一步降低了系統復雜度。

  與UMTS系統類似,終端開機后, 將會從選定的PLMN中選擇一個合適的小區駐留。當UE駐留在某個小區后,就可以接收系統信息和小區廣播信息。通常UE第一次開機需要執行注冊過程,一方面是完成互相認證鑒權,另一方面是讓網絡獲得該UE的基本信息。隨后,UE可以一直處于空閑狀態,直到需要建立RRC連接。UE通過建立RRC連接才能進入連接狀態,此時UE可以與網絡進行數據的交互。當UE釋放了RRC連接時,UE就會從RRC-CONNECTED狀態遷移到RRC-IDLE狀態。
