英維克——模塊化數據中心制冷解決方案引領者

2012年11月29日，由全國數據中心工作組舉辦的“模塊化數據中心技術研討會”，在廣州嘉逸國際酒店隆重舉行。深圳市英維克科技有限公司總經理齊勇在會上做了題為《模塊化及集裝箱數據中心制冷解決方案》的精彩演講，向與會者全面展示了英維克公司的新一代模塊化及集裝箱數據中心制冷解決方案，并重點介紹了多種方案在數據中心的應用及實際案例，深刻表明了英維克公司從理論研究到實踐應用，正在逐漸引領模塊化及集裝箱數據中心制冷解決方案的發展和創新。并且在會后，與會專家和代表參觀了英維克公司現場展示的CyberMate高效機房精密空調及XRow列間空調系統，深入了解了公司產品的應用案例及實際運行情況，并對英維克旗下各款高端產品的出色性能給予了高度評價。

英維克模塊化及集裝箱數據中心制冷解決方案充分體現了模塊化和集裝箱數據中心標準化、產品化、工業化、預置化、快速部署等特點，能夠有效降低數據中心的建設成本和維護成本。針對模塊化和集裝箱數據中心的不同制冷需求，該解決方案能夠根據具體情況按需配置，提供多維度的高效制冷解決方案。

從產品維度看，包括：1、戶外微模塊機柜解決方案；2、戶內微模塊機柜解決方案；3、集裝箱及中小型模塊化數據中心解決方案；4、大型模塊化數據中心解決方案。

從方案維度看，包括：

1、常規制冷(+自然冷卻)制冷解決方案。適合常規熱負荷分布的數據中心，應用高能效CyberMate機房精密空調，對于追求全年P(guān)UE的數據中心，應用結合節能iFreecooling自然冷卻的高能效CyberMate機房精密空調。

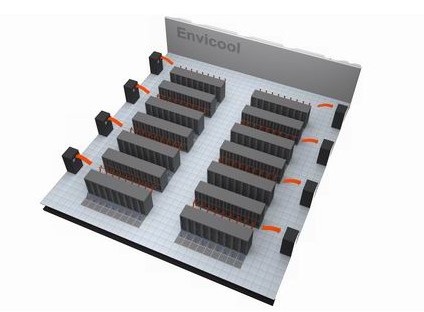

圖1：英維克常規制冷(+自然冷卻)制冷數據中心制冷解決方案

2、高熱密度制冷解決方案。適合熱負荷較高的數據中心，應用多種送風方式的高能效XRow靠近熱源式列間空調。

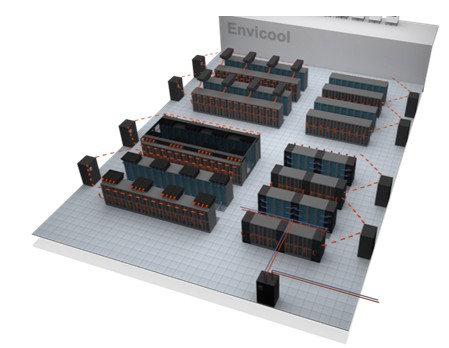

圖2：英維克高熱密度制冷解決方案

3、高熱密度制冷+自然冷卻制冷解決方案。適合熱負荷較高，對PUE有較高要求的數據中心，應用自然冷卻+靠近熱源式冷卻等高效方案，并提供多種定制化方案。

圖3：英維克高熱密度制冷+自然冷卻制冷解決方案

憑借業界領先的研發技術和超強的生產實力，英維克公司打造了全方位的產品架構，其完善的數據中心制冷產品系列，均具備高效、可靠、靈活的突出特點，并充分結合自然冷源，深受客戶的廣泛好評。

CyberMate機房精密空調

英維克CyberMate機房精密空調整機性能體現了高可靠性、高靈活性、高節能率，獲得中國質量認證中心（CQC）節能認證。其強大的EVO控制系統，通過Teamwork方式統一控制管理，實現機房環境的節能控制。高效EC風機系統，及EC風機下沉式設計可以進一步節能20%以上。CyberMate機房精密空調具有多種冷卻方式，包括風冷、水冷、乙二醇冷卻、雙冷源、單盤管冷凍水、雙盤管冷凍水等，CyberMate具備多個冷量范圍，直接膨脹式機組從6kW到100kW，冷凍水機組（單、雙盤管）從35kW到220kW。。

CyberMate具備結合自然冷源的iFreecooling配置。其特點是充分利用自然冷源，根據室外溫度條件以及室內熱負荷情況自動判斷與啟動，低溫季節，停止CyberMate空調系統的壓縮機運行，通過iFreecooling系統制冷劑的相態變化，實現高效自然冷卻。

CyberMate具備結合新風濕簾的直接自然冷卻配置。其特點是充分利用低溫新風冷源，根據室外溫度條件以及室內熱負荷情況自動判斷與啟動，低溫季節，停止CyberMate空調系統的壓縮機運行，通過引入室外冷風與室內熱風的智能混風控制、高效濕膜加濕器保證低溫季節機房環境溫度需求，實現高效自然冷卻。

圖4：英維克CyberMate高效機房精密空調

CyberMate機房精密空調的制冷解決方案應用具有多樣性和靈活性，如圖5所示，針對解決3-4kW中熱密度的機柜的制冷需求，無需架空地板，形成封閉冷熱通道，減少工程成本。

圖5：英維克CyberMate高效機房精密空調——單排機柜下送風風道封閉應用

XRow靠近熱源式列間空調

英維克XRow靠近熱源式列間空調，與封閉冷熱通道配合設計適用于數據中心的高熱密度應用、集裝箱數據中心、模塊化數據中心等場合。英維克XRow列間空調已經成為數據中心的空調系統的設計趨勢，并已經在全球數據中心廣泛應用。

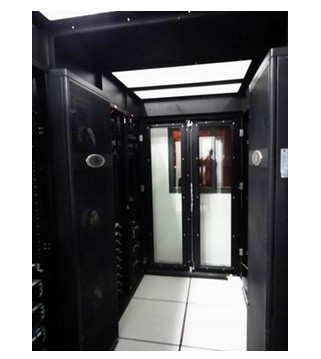

圖6：英維克XRow列間空調在模塊化數據中心配合封閉冷通道應用

英維克XRow列間空調在有效冷卻的前提下提高數據中心熱密度，并實現了數據中心的節能。XRow列間空調高效特點：一是實現了100%高顯熱比，有效降低機房整體加濕與除濕能耗，二是高回風溫度的設計，在提高冷量輸出的前提下，極大提高了空調系統的能效比。

圖7：英維克XRow列間空調

英維克XRow列間空調具有多種應用形式，從針對單個機柜，到針對數據中心的高熱密度區域，乃至集裝箱數據中心、模塊化數據中心，該系列產品均可以提供完善的解決方案；冷卻方式包括風冷、冷凍水、制冷劑轉換等；具備多個冷量范圍，風冷（直接膨脹式）機組從23kW到40kW，冷凍水機組從24kW到66kW。包括300mm寬度以及600mm寬度等適合與機柜并排布置的尺寸。

XRow通過動態制冷，適應快速變化的機房負荷；標準配置高效EC風機，冗余設計，風量根據房間負荷自動調整；通過緊靠機架放置，更加靠近熱源，配合機架背部出熱風、前進冷風的氣流分布，多達7種送風方式，滿足不同應用場合需求；貼近熱源設計，制冷效率更高，更加節能；采用EVO智能控制系統按溫濕度需要控制風量和冷量輸出，配合EC風機和直流變頻EC壓縮機達到最佳的效果和最低的能耗；可配置多個外置溫度傳感器，可直接放置在發熱設備上，根據設備實際發熱情況實時調整制冷量輸出；專家級故障自診斷，啟動診斷模式后，自動檢測全部部件故障；英維克EVO智能控制系統以強大的聯控與通訊功能，實現多套機組群組運行，包括自動投運備份機組、輪巡、避免競爭運行、故障切換、溫濕度傳感器共享等。

圖8：英維克XRow列間空調在數據中心的應用

另外，XRow具備結合自然冷源的iFreecooling配置。其特點是充分利用自然冷源，根據室外溫度條件以及室內熱負荷情況自動判斷與啟動，低溫季節，停止XRow空調系統的壓縮機運行，通過iFreecooling系統制冷劑的相態變化，實現高效自然冷卻。

基于出色的制冷性能和優秀的應用品質，英維克公司旗下產品和解決方案已經在數據中心領域得到了廣泛應用，為多個常規數據中心、模塊化數據中心、集裝箱數據中心的制冷需求提供了多種高效制冷方案，并在實際運行中表現出了超強的制冷能力，幫助客戶實現了PUE指標，在業界贏得了良好口碑。

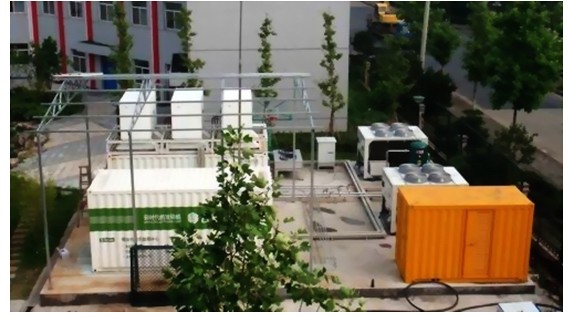

圖9英維克集裝箱數據中心高熱密度+高效自然冷卻制冷解決方案

圖10英維克集裝箱數據中心高熱密度+高效自然冷卻制冷解決方案

關于英維克

深圳市英維克科技有限公司是專注于機房與設備環境控制技術的國家級高新技術企業，掌握著世界領先的制冷系統核心技術、控制技術、結構設計技術，擁有多項專利。經過多年積累，形成了數據中心、數據接入站點兩大機房溫控及節能業務體系，方案及產品已廣泛應用于中國及海外市場，已經有超過30000套數據中心及數據接入點的制冷及溫控產品應用于世界各地。作為中國通信行業標準化協會全權會員單位，英維克參與了多個行業標準的起草和修訂。作為中國數據中心工作組《數據中心空調系統應用技術白皮書》的主要起草人單位，英維克公司對數據中心制冷及節能方案，體現出深刻的理解，在數據中心空調技術的發展應用領域，展現出了強大的實力。

英維克產品架構：

機房專用空調（機房精密空調）：CyberMate系列高效機房專用空調、XRow系列列間空調、HDC系列集裝箱與模塊化數據中心冷卻系統等。

機房節能產品系列：數據中心iFreecooling系列自適應多聯節能系統，ERG系列基站熱管節能器及數據中心熱管節能器，F(xiàn)U系列數據中心新風（加濕/水簾）節能器、SC系列節能一體化空調、ES系列智能換熱節能器、FX系列基站新風節能器等。

通信戶外柜溫控產品系列：DC系列直流空調、EC系列交流空調、HC系列空熱一體機、EX系列熱交換、EM系列監控單元等。
