0 前言
隨著現代信息技術的高速發展，“隨時隨地獲取信息”已成為校園師生們的新需求。傳統的有線校園網存在固定點、容量等諸多盲點，圖書館、會議室、體育館等有限的網絡布線點已成為師生們獲取信息的瓶頸，越來越制約著校園師生的信息獲取。如何突破教室、實驗室、會議室等公共場所網絡節點限制、實現多人同時上網的難題急待解決。
隨著IEEE 802.11無線局域網（WLAN）技術標準的不斷推出，以及基于這些標準的無線產品的出現，WLAN的應用和普及已發展到了一個新階段�；赪LAN的無線網絡構建已成為組建無線校園網的主流技術，是有線校園網網絡延伸的重要手段之一，能為師生提供高效、方便的網絡接入，及時、便捷地獲取不斷更新的信息。
校園WLAN的建設涉及無線信號覆蓋、頻率規劃、網絡容量、上行帶寬、上行接入方式等多方面的內容。本文僅針對校園無線信號覆蓋進行探討。
1 覆蓋指標
WLAN網絡的覆蓋指標見表1。
2 鏈路預算
WLAN小區的覆蓋范圍較小，因此采用自由空間傳播模型。2.4 GHz自由空間電磁波的傳播路徑損耗符合公式（1）。
L1=32.45+20lg d+20lg f （1）
式中：
L1——自由空間傳播損耗（dB）
d——傳輸距離
f ——工作頻率（GHz）
通常，無線接入系統根據上、下行鏈路預算結果確定無線設備天線的覆蓋半徑。在WLAN系統中，由于用戶端的發射功率低，覆蓋半徑很難確定，AP設備布放靠近用戶端，其發射功率有限。因而WLAN的市場定位并非連續的全覆蓋，在室外環境中主要根據下行鏈路預算結果來確定AP的最大覆蓋半徑。
根據天線ANT的發射功率、用戶終端接收信號強度、阻擋物的穿透損耗等計算出信號自由空間傳播損耗（見式（2））。
L1=P-E-L2-L3 （2）
式中：
L1——自由空間傳播損耗（dB）
P——天線ANT的發射功率（dBm）
E——邊緣點的信號強度（dBm）
L2——室內傳播時阻擋物的穿透損耗（dB）
L3——快衰落及人為噪聲引起的惡化量的儲備（dB），取3 dB
由多徑傳播造成的快衰落，將使信號瞬時電平在中值電平上下10~20 dB，甚至更大，但這并不等于是它引起的惡化量。多徑傳播效應對于進行中的接收設備和停著的接收設備所造成的惡化量是不同的，但都引起噪聲增加，故將其與人為噪聲影響一并考慮。WLAN用戶的無線信號接收設備的移動速率很低或不移動，且WLAN系統都采用了信道編碼、擴頻、OFDM技術等多種方式來對抗快衰落。因此，人為干擾和快衰落引起的惡化量較低，在設計中取其值為3 dB。
2.1 穿透損耗

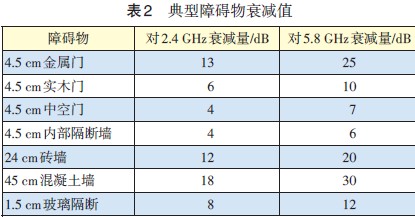

不論使用室內型AP還是室外型AP，覆蓋范圍會因?yàn)榻ㄖ锝Y(jié)構特點而顯現出明顯的信號衰減特征，造成信號盲區。表2中給出部分建筑物材料或裝潢材料對無線電磁波輻射的影響[1]。
對于典型障礙物應按表2的數值考慮其衰減量，在鏈路預算中進行累加。
2.2 典型場景覆蓋預測
校園WLAN的建設主要覆蓋師生流量比較大的學生宿舍、辦公室等小隔間場景區域和教室、會議室、圖書閱覽室等大隔間場景區域，滿足校園師生的網絡信息需要。
2.2.1 小隔間場景

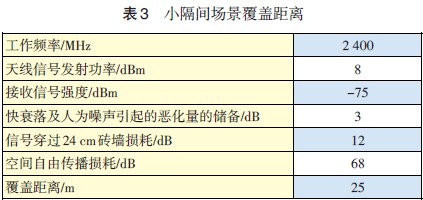

小隔間場景（例如學生宿舍、辦公室等）一般具有的特點是：房門為木門且閉合，墻體為實體墻。一般采用簡易室分系統布放AP天線的方式來滿足無線覆蓋需要。一般天線的信號發射功率為5～15 dBm（鏈路預算其ANT發射功率為8 dBm）。根據式（1）和式（2）得出的覆蓋空間距離見表3。
對于過道、走廊是采用混凝土墻進行隔斷的情況，其信號損耗會增大，有效覆蓋空間距離更近。
由于工作頻率越高，損耗會越大。采用5.8 GHz頻段的AP覆蓋時，為了能最好地滿足覆蓋效果，建議直接在室內放裝AP進行覆蓋。
2.2.2 大空間場景

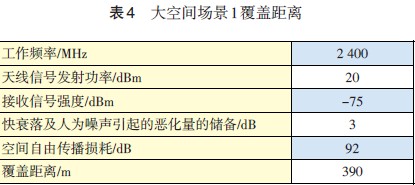

對于教室、會議室、閱覽室等大空間場景，其共同特點一般是房門為木門且閉合，墻體為實體墻。采用獨立布放AP室內覆蓋方式來滿足師生的無線覆蓋需要。一般采用100 mW（20 dBm）的AP直接布放。根據式（1）和式（2）得出的覆蓋空間距離見表4。
如果在走廊過道上布放AP進行覆蓋，則WLAN無線信號穿過房門或24 cm墻體，其覆蓋空間距離如表5所示。
對于過道、走廊是采用混凝土墻進行隔斷的情況，其信號損耗會增大，有效覆蓋空間距離更近。
由于工作頻率越高，損耗會越大，采用5.8 GHz頻段的AP覆蓋時，為了能最好地滿足覆蓋效果，建議直接在室內放裝AP覆蓋。
3 覆蓋驗證
按照上述的鏈路預算，進行了現場測試。其配置的測試工具見表6。
測試內容包括：信號覆蓋強度、下載速度、丟包率、時延。
3.1 小隔間場景
小隔間場景選取了某高校學生宿舍樓。采用室內放裝型100 mW的AP進行覆蓋，AP安裝在樓層過道內。宿舍墻體為實體墻，房門為木門，測試時是閉合的。

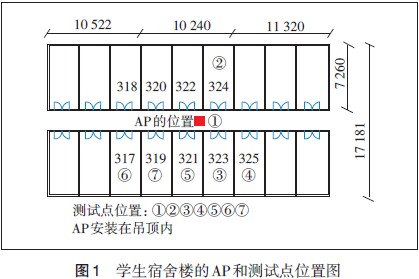

AP位置和測試點位置如圖1所示。
信號覆蓋強度測試結果如表7所示。
通過測試發現，在此場景下，距離AP單邊第4的房間（317房間、測試點6）信號強度小于-75 dBm，不能滿足要求；距離AP單邊第3的房間（319房間、測試點7），信號強度基本上可以達到-70 dBm以上，能夠滿足要求。因此，建議在做類似場景覆蓋時，1個獨立放裝的AP單邊覆蓋不要超過3個房間。
3.2 大空間場景
大空間場景選取教學樓場景和閱覽室場景進行了測試。
3.2.1 教學樓場景
某高校教學樓2層。采用室內放裝型100 mW的AP進行覆蓋，AP安裝在樓層過道內。教室為實體墻，房門為木門，測試時閉合。
AP位置和測試點位置如圖2所示。
測試結果如表8所示。
下載速度、丟包率、最大時延、最小時延、平均時延數據如表9所示。
通過測試，發現AP2與AP5之間、AP2與AP3之間的紅色框圈中的區域信號強度較弱，存在頻繁的切換。通過多組數據分析，得出當獨立放裝的AP安裝在吊頂內時，1個AP最大覆蓋6~8間教室，由于其他干擾AP的存在，距離較遠的教室會存在頻繁切換。因此建議，當采用獨立放裝型AP且放置在教室走廊時，1個AP有效的覆蓋范圍不超過4間教室。
3.2.2 圖書館場景
某高校圖書館綜合閱覽廳。采用室內放裝型100 mW的AP進行覆蓋，AP安裝在樓層過道內。教室為實體墻，房門為木門，測試時閉合。

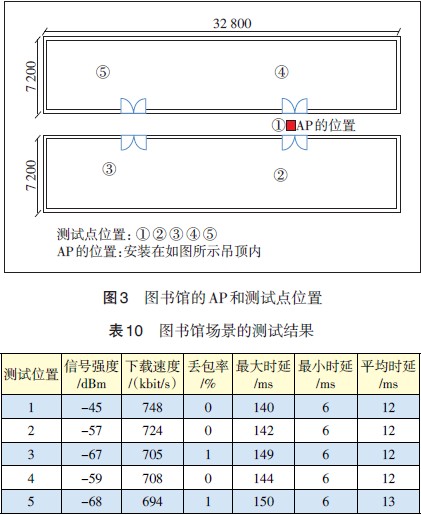

AP位置和測試點位置如圖3所示。
覆蓋信號、下載速度、丟包率、最大時延、最小時延、平均時延等數據測試結果如表10所示。
從測試結果分析可得出，將AP放置在閱覽室外門口附近的天花板吊頂上，對于圖3所示類型的閱覽室可以覆蓋�？紤]到閱覽室人數眾多，從容量角度，建議每個圖書館閱覽室內采用室內放裝型AP覆蓋。
4 結束語
通過校園內學生宿舍、教室、圖書館、會議室等典型場景的WLAN網絡覆蓋的預測及現場測試驗證，WLAN網絡信號衰減比較大，信號覆蓋比較有限，應該按照不同的場景進行考慮。做好WLAN網絡的覆蓋，前期場景規劃很重要，只有選擇了合適的場景模型，才能合理地布局WLAN網絡的接入點，滿足用戶的業務需求。
參考文獻:
［1］ 周冠偉. 黑龍江移動WLAN網絡技術與維護交流 . 京信通信系統有限公司［EB/OL］. ［2012-09-22］http://wenku.baidu.com/view/256367c08bd63186bcebbcae.html
［2］ 杭州華三通信技術有限公司. 新一代網絡建設理論與實踐［M］. 北京：電子工業出版社，2011.
［3］ 劉乃安 ，李曉輝，張聯峰，等. WLAN（WLAN）——原理、技術與應用［M］. 陜西：西安電子科技大學出版社，2004.
［4］ 高峰. 無線城市——電信級WI-FI網絡建設與運營［M］. 北京：人民郵電出版社，2011.
