經過多年的建設和優化，以SDH/MSTP技術為基礎的中國移動城域傳送網已經較好地滿足了基于TDM的語音業務和少量數據業務的傳送需求，但3G和全業務運營的來臨，使基于I P的數據業務成為城域網傳送的主體。雖然SDH/MSTP也具備多業務承載能力，但基于TDM的內核使其在承載IP分組業務時效率較低、配置復雜，并且靈活性和擴展性也較差，而基于分組交換內核的傳送技術PTN經過近幾年的飛速發展已逐漸成熟，有望成為替代SDH的下一代主流技術，因此中國移動在杭州移動開展了IP化傳送項目試點工作，以測試PTN組網的可行性。
1、PTN簡介
PTN是一種面向分組業務的傳送網絡和技術，它定位于城域網匯聚接入層，以分組交換為核心并提供多業務支持，既具備數據通信網組網靈活和統計復用傳送的特性，又繼承了傳統光傳送網面向連接、快速保護、OAM能力強等優點。
PTN通過標簽交換機制實現面向連接的快速轉發；通過PWE3技術實現各類非分組業務的端到端仿真；通過DiffServ模型實現端到端的QoS控制；通過CIR（保證帶寬）和PIR（突發帶寬）機制實現統計復用；通過同步以太網、IEEE 1588v2和ToP等技術提供精確的頻率和時間同步；提供設備保護、線性復用段保護、MPLS Tunnel APS、LAG和FRR等豐富的保護方式和類似SDH的電信級的OAM能力。多種技術的融合為PTN高效、高質地承載3G基站和全業務奠定了良好的基礎。
PTN在實現方式上有MPLS-TP和PBT兩種技術標準，分別源自對MPLS技術和以太網技術的改進。本次杭州移動IP化傳送項目試點使用的華為PTN系列設備采用的是MPLS-TP技術。
2、PTN組網和保護
PTN是一種全新的設備制式，它的工作機理以及可能承載的業務模型都與SDH有很大的差異，為了充分發揮PTN的優點，使新建的PTN更適應3G和全業務競爭的需要，浙江移動組織全省專家對PTN的組網模型和保護方式選擇進行了細致討論，并結合OTN的部署制定了一個較佳的組網和保護方案。
在組網模型方面，由于3G時代每個接入點的帶寬需求可能會比2G時代有10倍以上的增長，使得核心層和骨干層網絡的帶寬壓力急劇上升。如果仍然與SDH/MSTP網絡一樣采用組建10 Gbit/s環的方式來解決，則很容易造成核心骨干環帶寬耗盡需要擴容的情況，而環型結構的擴容成本較高且靈活性較差，因此核心層和骨干層的組網模型便成了PTN網絡結構優化考慮的重點。最終的方案是借助OTN的大容量業務提供和電信級保護能力達到了簡化PTN結構的目的。

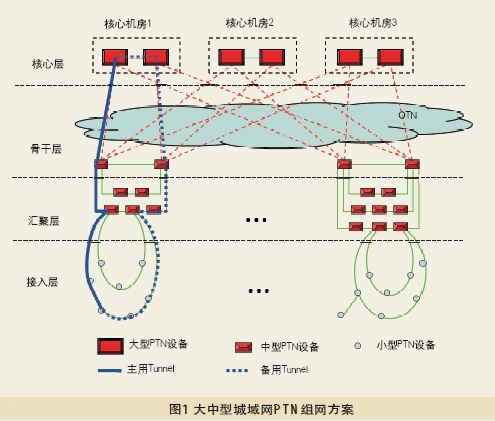

如圖1所示，在應用PTN設備組網時，接入層和匯聚層仍采用環型結構組建系統，其中接入層采用GE速率，匯聚層采用十吉比特以太網速率組環，并采用雙節點掛環的結構預防匯聚節點和骨干節點單節點失效風險。在骨干層不再建環型系統，而是通過OTN提供的GE或十吉比特以太網鏈路將每個骨干層節點與相關核心層節點直接相連。同時，在每個核心機房配置兩套大型PT N設備，負責本機房業務設備端口的接入以及業務的調度，并實現安全分擔。
